3.2. Informazioni cross-CAD
3.2.12.
File di configurazione generale "ifacecommon.cfg".
|  |
| Indietro | Avanti |
- 3.2.12.1. Blocco [CATEGORIE]
- 3.2.12.2. Blocco [Macro]
- 3.2.12.3. Blocco [UI]
- 3.2.12.4. Blocco [Posizionamento]
- 3.2.12.5. Blocco [ClassMapping]
- 3.2.12.6. Blocco [CustomExec]
- 3.2.12.7. Blocco [NoSection]
- 3.2.12.8. Blocco [RAWMATERIALS]
- 3.2.12.9. Blocco [ActivePDMModules]
- 3.2.12.10. Blocco [PSXRewriteCommand]
Le
Il file di configurazione ifacecommon.cfg contiene
Impostazioni generali.
![[Nota]](https://webapi.partcommunity.com/service/help/latest/pages/it/partsolutions_user/doc/images/note.png)
Se sono necessarie modifiche, apportarle in PARTadmin > categoria [Category] File di configurazione [Configuration files] > CADENAS_SETUP > ifacecommon.cfg.
La tabella seguente fornisce una panoramica dei singoli blocchi.
| Blocco | chiave | Descrizione del | ||||
| Macro |
Le macro contengono una serie di istruzioni e specifiche sotto un nome specifico, in modo che possano essere eseguite con un unico comando (invece che con singoli comandi). | |||||
| Categorie |
Sezione 3.2.1.1, “ Cosa sono le categorie? ”Le spiegazioni delle categorie sono disponibili all'indirizzo . is2d Der Ausdruck ist gültig, wenn das Dokument ein 2D-Element ist. | |||||
| Categorie | isCatalogue | |||||
| Categorie | isUser | |||||
| Categorie | isProject | |||||
| Categorie | is2d | |||||
| Categorie | is3d | |||||
| Categorie | èNat | |||||
| Categorie | is3dAsm | |||||
| Categorie | is3dPart | |||||
| Categorie | isInchDoc | |||||
| Categorie | èMMDoc | |||||
| Categorie | isNotRootDoc | |||||
| Categorie | isRootDoc | |||||
| Categorie | isSubAsm | |||||
| Categorie | isSubPart | |||||
| Categorie | isNegativePart | |||||
| Categorie | haGeometria | Restituisce "true" se nel documento è presente qualsiasi tipo di geometria. (Se l'input è un assieme, vengono controllate tutte le sottoparti). | ||||
| Interfaccia | Attualmente contiene solo chiavi disattivate | |||||
| Opzioni di creazione | ||||||
| Nessuna sezione |
Per gli elementi di fissaggio come viti, dadi, anelli, perni, ecc. il taglio può essere escluso nella vista 2D.
| |||||
| MATERIALI GREZZI |
I semilavorati possono essere dichiarati come tali.
| |||||
| PDM |
Richiami predefiniti. È possibile personalizzare i callback qui (o sovrascriverli nella configurazione specifica dell'interfaccia). | |||||
| UI |
Progettazione del menu e della barra degli strumenti dell'interfaccia di 3Dfindit Sezione 3.2.2, “Progettazione del menu e della barra degli strumenti dell'interfaccia di 3Dfindit ”I dettagli sono disponibili su . | |||||
| Posizionamento |
Principalmente il percorso verso le risorse Sezione 3.2.12.4, “Blocco [Posizionamento]”Vedi anche . | |||||
| NativeCheckin | ||||||
| Mappatura delle classi |
Le mappature da 1 a 7 creano la mappatura dei materiali La prima scelta è la colonna "MAT_NAME" nella tabella degli attributi caratteristici (utilizzata con l'integrazione ERP). La seconda scelta è la colonna "virtuale" "CNSMAT" (senza integrazione ERP). Sezione 3.2.12.5, “ Blocco [ClassMapping]”Vedere anche e Sezione 3.2.9, “Mappatura dei materiali ”. | |||||
| Esecuzione personalizzata | ||||||
| Nome del calcolo | ||||||
| CADEXTENSIONPRT |
Le estensioni CAD dovrebbero essere amministrate qui (utilizzate ad esempio dall'interfaccia PLM) | |||||
| CADEXTENSIONASM |
Le estensioni CAD dovrebbero essere amministrate qui (utilizzate ad esempio dall'interfaccia PLM) | |||||
| GeoSearch | Attualmente non utilizzato | |||||

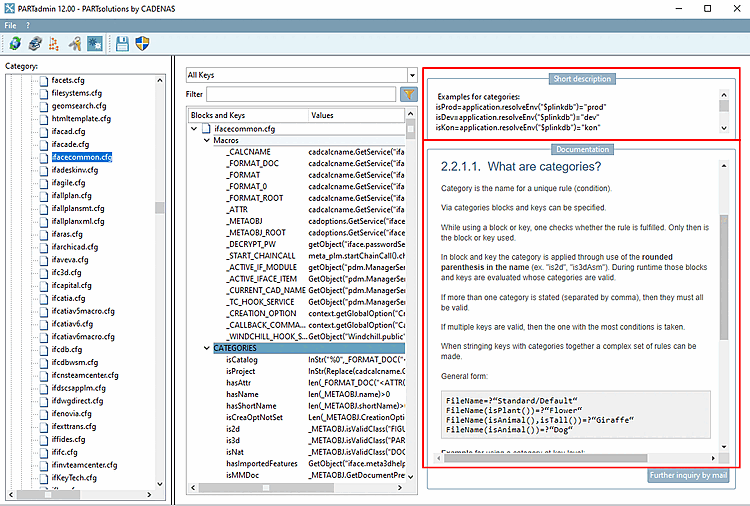

![Esempio di brevi informazioni [Short description] e documentazione [Documentation]](https://webapi.partcommunity.com/service/help/latest/pages/it/partsolutions_user/doc/resources/img/img_e8e10d5d41b0439597d92898df7a8e82.png)
