2.2.12. Allgemeine Konfigurationsdatei "ifacecommon.cfg"

2.2.12.1. Block [CATEGORIES]
2.2.12.2. Block [Macros]
2.2.12.2.1. Schlüssel "LEN_CHECK"
2.2.12.2.2. Schlüssel "_CREATION_OPTION("
2.2.12.3. Block [UI]
2.2.12.3.1. Schlüssel "DisplayCreationWarningLevel"
2.2.12.4. Block [Placement]
2.2.12.4.1. Schlüssel "PL_DisplayTrivialCases"
2.2.12.5. Block [ClassMapping]
2.2.12.6. Block [NoSection]
2.2.12.7. Block [RAWMATERIALS]
2.2.12.8. [ActivePDMModules]

Die Konfigurationsdatei ifacecommon.cfg enthält CAD-übergreifend allgemeine Einstellungen.

[Hinweis]Hinweis

Die Konfigurationsdatei ifacecommon.cfg sollte NIEMALS ohne wirklich wichtigen Grund von einem Benutzer geändert werden.

Der exakt gleiche Schlüssel in einer spezifischen Konfigurationsdatei überschreibt die Default-Einstellung in ifacecommon.cfg.

Alle Informationen verschiedener Schlüssel aus ifacecommon.cfg und spezifischer Konfigurationsdatei werden gemerget.

Sollten Änderungen notwendig sein, nehmen Sie diese unter PARTadmin -> Kategorie [Category] ->PARTsolutions -> Konfigurationsdateien [Configuration files] -> $CADENAS_SETUP -> ifacecommon.cfg vor.

Die folgende Tabelle gibt einen Überblick zu den einzelnen Blöcken.

Block Schlüssel Beschreibung
Macros

Macros enthalten unter einem bestimmten Namen eine Reihe von Anweisungen und Angaben, so dass diese mit einem einzigen Befehl ausgeführt werden können (anstatt mit einzelnen).

See Abschnitt 2.2.12.2, „ Block [Macros]“.

Categories

Erläuterungen zu Kategorien finden Sie unter Abschnitt 2.2.1.1, „ Was sind Kategorien? “.

Beispiel:

is2d

Der Ausdruck ist gültig, wenn das Dokument ein 2D-Element ist.

CategoriesisCatalog

Objekt ist ein Katalog

CategoriesisUser

CategoriesisProject

Objekt ist ein Projekt

Categoriesis2d

Dokument ist ein 2D-Element

Categoriesis3d

Dokument ist ein 3D-Element

CategoriesisNat

Dokument ist ein natives Teil

Categoriesis3dAsm

Dokument ist ein 3D-Assembly

Categoriesis3dPart

Dokument ist ein 3D-Teil

CategoriesisInchDoc

Dokument ist ein INCH-Teil

CategoriesisMMDoc

Dokument ist ein MM-Teil

CategoriesisNotRootDoc

Dokument ist kein Top-Level Element

CategoriesisRootDoc

Dokument ist ein Top-Level Element

CategoriesisSubAsm

Dokument ist eine Unterbaugruppe

CategoriesisSubPart

Dokument ist ein Unter-Teil

CategoriesisNegativePart

valid for a negativ part

CategorieshasGeometry Gibt "true" zurück, falls irgend eine Art von Geometrie im Dokument ist. (Falls der Input eine Baugruppe ist, werden alle Unterteile geprüft.)
Interface Enthält aktuell nur deaktivierte Schlüssel
CreationOptions
NoSection

Für Verbindungselemente wie Schrauben, Muttern, Ringe, Stifte, etc. kann das Schneiden in der 2D-Ansicht ausgeschlossen werden.

[Hinweis]Hinweis

Der Block ist standardmäßig deaktiviert bzw. nicht vorhanden.

Mit V11 sind die gewünschten Teile im Projekt selbst entsprechend klassifiziert. Siehe Abschnitt 5.12.5, „ Projekte zu Klassifizierung hinzufügen (Kontextmenü) “ in eCATALOGsolutions - Handbuch -> Klassifikation [Classification] (CNS) -> Verbindungselemente wie Schrauben, Muttern, Ringe, Stifte, etc..

In Ausnahmefällen kann per Consulting via Konfigurationsdatei eingegriffen werden. Siehe Abschnitt 2.2.12.6, „ Block [NoSection] “.

RAWMATERIALS

Halbzeuge können als solche deklariert werden.

[Hinweis]Hinweis

Der Block ist standardmäßig deaktiviert bzw. nicht vorhanden.

Mit V11 sind die gewünschten Teile im Projekt selbst entsprechend klassifiziert. Siehe Abschnitt 5.12.5, „ Projekte zu Klassifizierung hinzufügen (Kontextmenü) “ in eCATALOGsolutions - Handbuch -> Klassifikation [Classification] (CNS) -> Halbzeuge.

In Ausnahmefällen kann per Consulting via Konfigurationsdatei eingegriffen werden. Siehe Abschnitt 2.2.12.7, „ Block [RAWMATERIALS] “.

PDM

Default Callbacks. Sie können die Callbacks hier anpassen (oder sie in der spezifischen Schnittstellen-Konfiguration überschreiben).

Für Beispiele siehe Hilfeeinträge in Konfig selbst.

UI

Gestaltung von PARTsolutions Schnittstellen-Menü und -Werkzeugleiste

Details hierzu finden Sie unter Abschnitt 2.2.2, „Gestaltung von PARTsolutions Schnittstellen-Menü und -Symbolleiste “.

Placement

Meist Pfad zu Ressourcen

Siehe auch Abschnitt 2.2.12.4, „Block [Placement]“.

NativeCheckin
ClassMapping

Mappings 1 bis 7 erstellen das Materialmapping

Erste Wahl ist die "MAT_NAME"-Spalte in der Sachmerkmalstabelle (verwendet bei ERP-Integration). Zweite Wahl ist die "virtuelle" Spalte "CNSMAT" (ohne ERP-Integration).

Siehe auch Abschnitt 2.2.12.5, „ Block [ClassMapping]“ and Abschnitt 2.2.9, „Materialmapping “.

CustomExec
CalcName
CADEXTENSIONPRT

Teil-Erweiterungen

Die CAD-Erweiterungen sollten hier administriert werden (verwendet z.B. vom PLM-Interface)

CADEXTENSIONASM

Baugruppen-Erweiterungen

Die CAD-Erweiterungen sollten hier administriert werden (verwendet z.B. vom PLM-Interface)

GeoSearch Aktuell nicht verwendet

[Hinweis]Hinweis

Weitere Informationen zu einzelnen Blöcken und Schlüsseln erhalten Sie, wenn Sie unter PARTadmin -> Kategorie [Category] ->PARTsolutions -> Konfigurationsdateien [Configuration files] -> $CADENAS_SETUP -> ifacecommon.cfg diese anklicken.

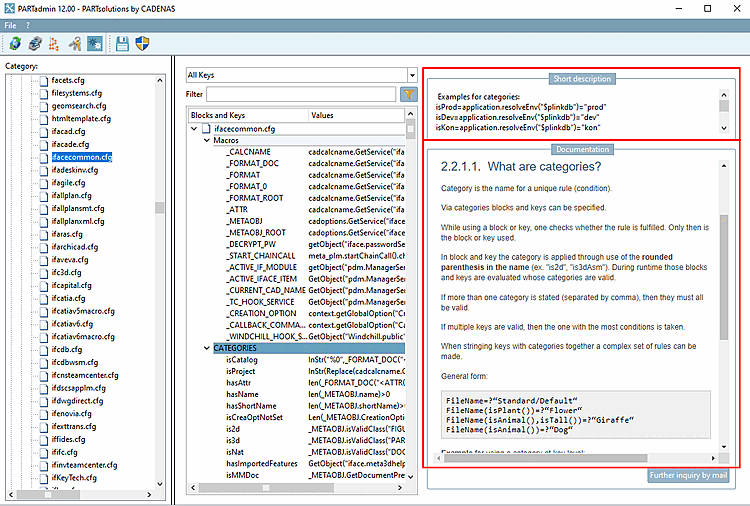

Beispiel für Kurzinformation [Short description] und Dokumentation [Documentation]

Beispiel für Kurzinformation [Short description] und Dokumentation [Documentation]
