3.1.7.4.  Finestra di aggancio "Riferimenti"

La finestra di aggancio Collegamenti [Links] contiene i collegamenti ai componenti correlati.

Riferimenti ai componenti correlati

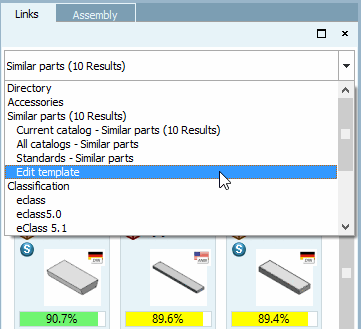

Figura 3.718. Riferimenti ai componenti correlati

A seconda della selezione nel campo elenco, vengono utilizzate determinate categorie per il confronto.

Questi possono essere:

  • Elenco [Directory]

    Vengono visualizzate le parti rimanenti della stessa directory.

  • Accessori [Accessories]

    Vengono visualizzati i componenti collegati al progetto.

    Sezione 3.1.7.1.11.3, “Tabella filtrata per accessorioVedi anche .

  • Parti simili [Similar parts]

    Vengono visualizzate le parti geometricamente simili.

    • Catalogo attuale [Current catalog] - Parti simili [Similar parts]

    • Tutti i cataloghi [All catalogs] - Parti simili [Similar parts]

    • Standard [Standards] - Parti simili [Similar parts]

    I risultati vengono visualizzati a livello di riga e non di progetto come nelle altre opzioni.

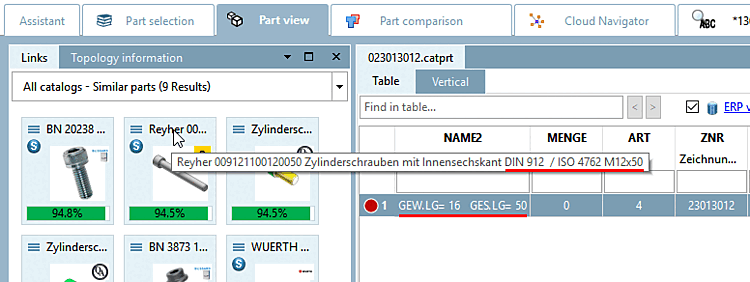

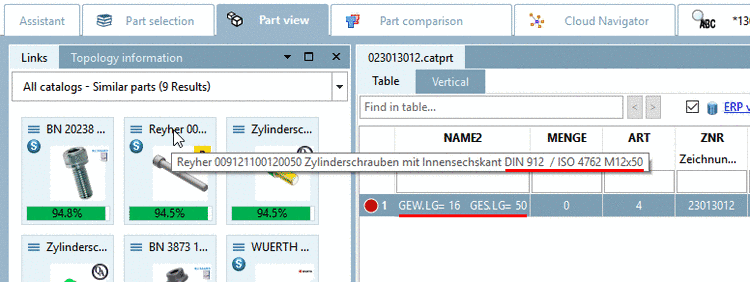

    Figura 3.719.

    La designazione standard (NB) viene visualizzata come testo di descrizione. Il testo completo è visibile nel tooltip.

    Fare doppio clic per aprire direttamente la riga corretta.

  • Classificazione [Classification]

    • eClass

    • Standard

    • UNSPSC

    Vengono visualizzati i componenti con la stessa classificazione.

    Se si seleziona la voce superiore, vengono visualizzati tutti i pezzi classificati secondo eClass, standard e UNSPSC.

    È possibile riconoscere le parti standard nel corrispondente Icona .

    Se si preferisce visualizzare solo le parti standard, selezionare la sottovoce Norme [Standards].

È possibile impostare il valore predefinito in PARTdataManager -> Extra [Extras] -> Impostazioni [Settings...]... -> Selezione della parte [Part selection] -> Visualizzazione nella finestra Riferimenti [Content of the link window].

Fare doppio clic su un componente per caricarlo nella vista 3D [3D view].

Se si sposta il mouse su un componente, nel tooltip viene visualizzata la vista 3D con le viste tecniche.

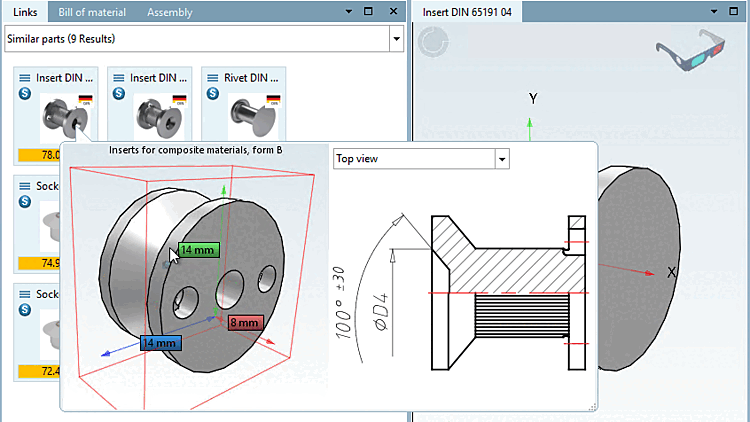

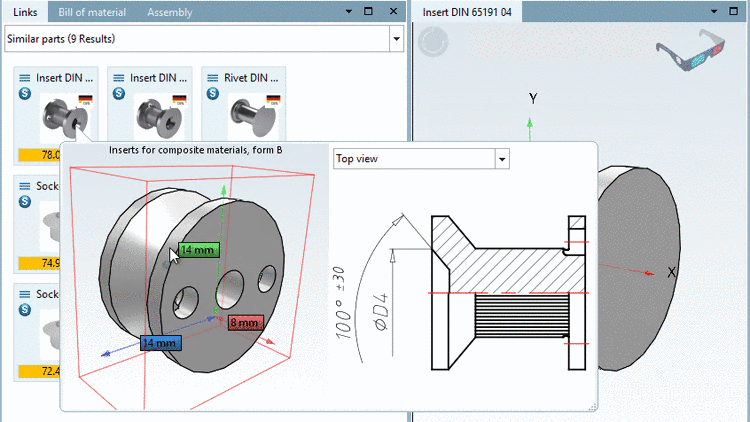

Figura 3.720.

Quando si selezionano parti simili [Similar parts], viene visualizzato il cosiddetto riquadro di delimitazione (involucro tridimensionale) attorno alla parte, in modo da poter riconoscere a colpo d'occhio il rapporto di dimensioni tra la parte attualmente visualizzata nella vista 3D e la parte di riferimento. Per le parti di riferimento più grandi o più piccole, il riquadro di delimitazione è esterno o interno.
