5.12.13.2.2. Classificare i punti di connessione

Affinché i pezzi possano essere utilizzati per le tubazioni, devono essere soddisfatti alcuni requisiti minimi:

  • È necessario impostare i punti di appendimento.

  • È necessario impostare la classe CNSPIPECONNECTOR_ROUND.

  • L' identificazione 3D e il diametro nominale del raccordo devono essere impostati per ogni punto di connessione.

  1. Assicurarsi che siano impostati i punti di connessione richiesti.

  2. Selezionare il punto di connessione da classificare.

    Ci sono due modi per farlo:

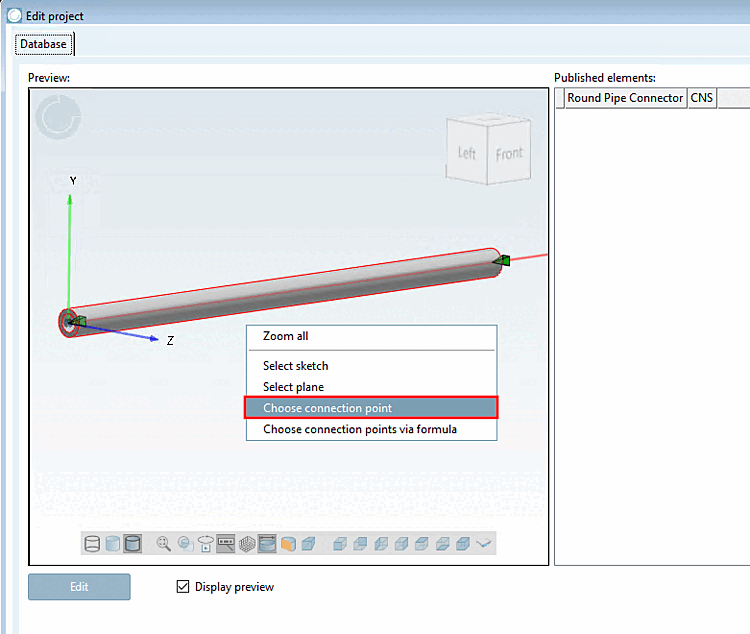

    • Nell' anteprima [Preview], fare clic sul comando del menu contestuale Seleziona punto di connessione [Choose connection point].

      Figura 5.1392.

      -> Si apre l'omonima finestra di dialogo con l'elenco dei punti di connessione esistenti.

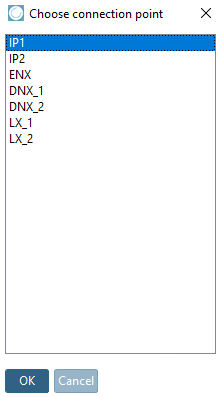

      Figura 5.1393.

      Selezionare quella desiderata e confermare con OK.

    • Oppure selezionare il punto di connessione desiderato nell'anteprima (il punto è ora evidenziato in rosso) e fare clic sul comando del menu contestuale Punto di connessione [Connection point].

    -> In entrambi i casi, l'area di dialogo per gli elementi pubblicati [Published elements] si apre di seguito.

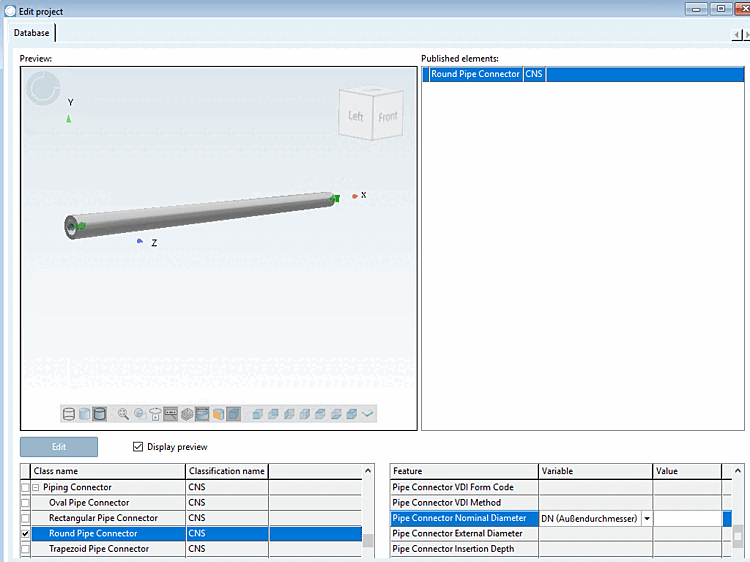

    Figura 5.1394.

  3. Attivare la classe Round Pipe Connector in Nome della classe [Class name].

    [Nota]Nota

    Attualmente (gennaio 2021) è supportata solo questa classe.

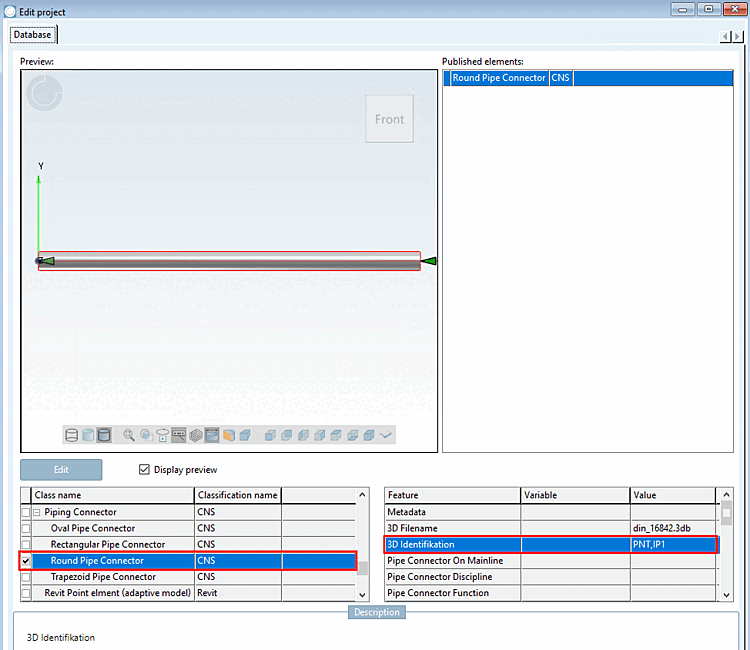

    -> La caratteristica di identificazione 3D viene riempita automaticamente.

  4. Impostare la variabile corrispondente per la caratteristica Pipe Connector Nominal Diameter (diametro esterno) (DN in questo esempio)

    Figura 5.1395.

  5. Salvare il progetto e aggiornare l'indice di visualizzazione.

    Naturalmente, anche tutte le altre caratteristiche devono essere compilate il più possibile. Tuttavia, è possibile avere una panoramica migliore nella finestra di dialogo Variabili di classe [Class variables].

    Le due caratteristiche già compilate vengono visualizzate nuovamente nella finestra di dialogo "Variabili di classe [Class variables]".

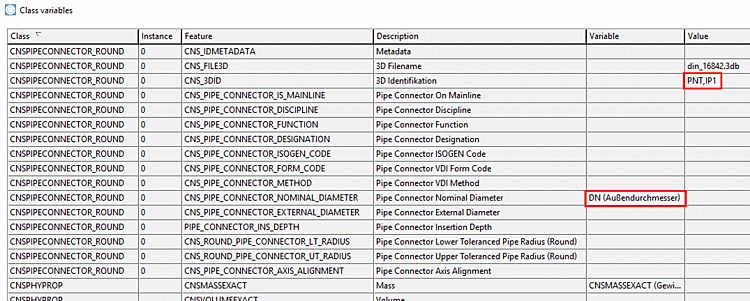

    Figura 5.1396. Le due caratteristiche già compilate vengono visualizzate nuovamente nella finestra di dialogo "Variabili di classe [Class variables]".
