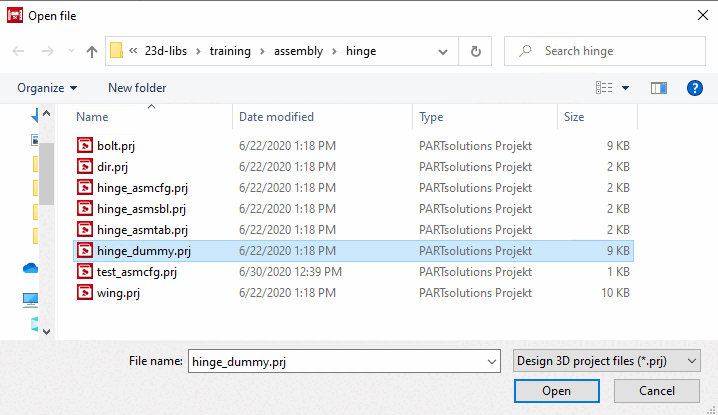

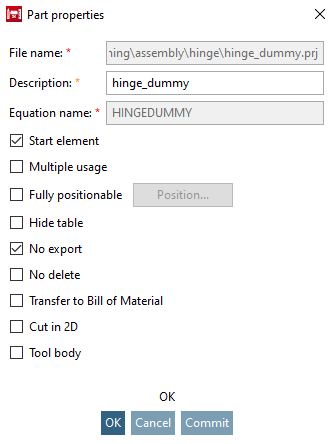

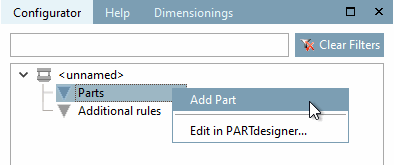

Nome file [File name]: ... viene inserito automaticamente. Posizione di memorizzazione del componente.

Designazione [Description]: ... per il componente all'interno dell'albero della directory del configuratore.

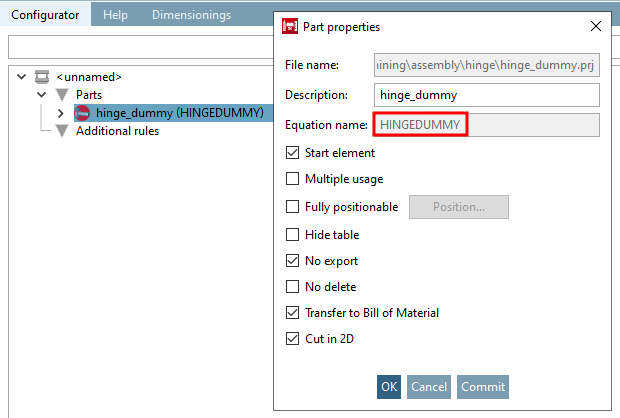

Nome della formula [Equation name] ... per la referenziazione interna del componente. Appare tra parentesi dopo la denominazione.

Nota Una volta assegnato il nome di [Equation name] una formula [Equation name], non è più possibile modificarlo.

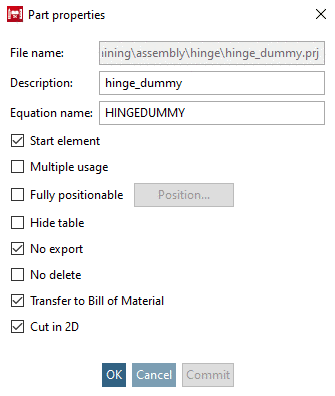

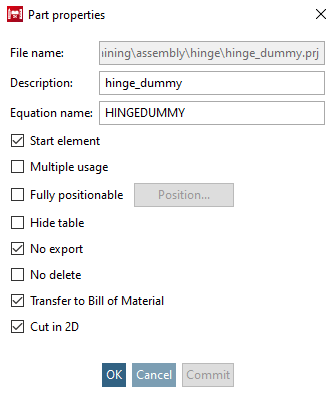

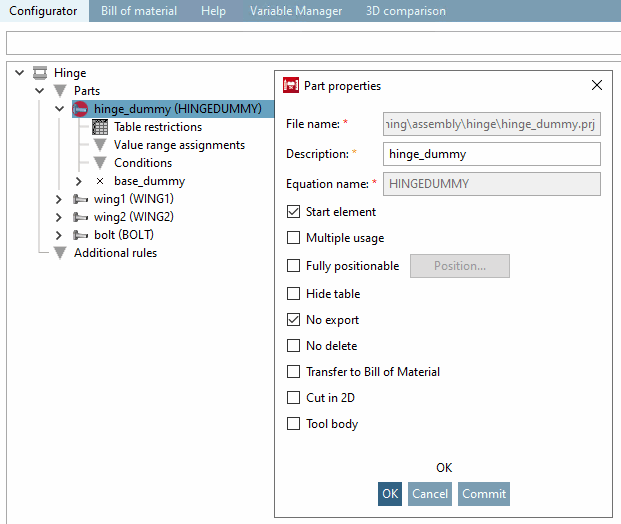

Figura 7.1104.

Elemento iniziale [Start element]: il componente da cui proviene il è definito come elemento iniziale [Start element]. Nel corrispondente. Gli elementi di avvio sono indicati da un cerchio rosso nell'albero delle directory.

Nota Diversi componenti possono essere definiti anche come elementi iniziali!

Uso multiplo [Multiple usage] Un componente può essere inserito nell'assemblaggio in diverse posizioni e con diverse dimensioni.

Assolutamente posizionabile [Fully positionable] :

Nota Questa opzione è destinata specificamente all'elemento iniziale. Gli altri elementi possono essere posizionati nella finestra di dialogo Proprietà della regola [Rule properties].

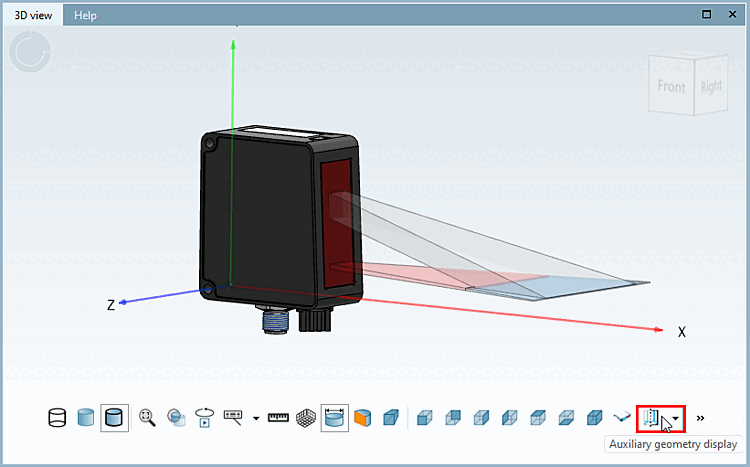

L'opzione consente di spostare il vettore in qualsiasi posizione della stanza.

Non appena si attiva l'opzione, il pulsante Posizione. [Position...].. diventa attivo.

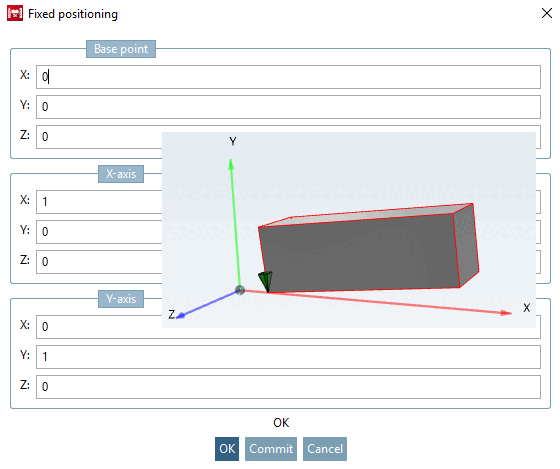

Dopo aver fatto clic su Posizione.. [Position...]. si apre la finestra di dialogo Posizionamento assoluto [Fixed positioning].

Il dialogo è diviso in 3 sezioni.

Figura 7.1105.

Nell'esempio precedente, il componente è stato spostato di 5 unità a destra in direzione dell'asse X e ruotato verso l'alto nel piano X-Y (Z=0) utilizzando il vettore (1; 0,1). Non sono state apportate modifiche all'orientamento dell'asse Y del componente.

Nota Il campo dell'asse Z non è necessario, poiché questo valore viene calcolato automaticamente. Le voci non valide nella sezione dell'asse Y vengono corrette automaticamente.

Nascondi tabella [Hide table] La tabella corrispondente non è quindi visibile nel PARTdataManager.

Non esportare [No export] Quando si esporta l'assieme da PARTdataManager a un sistema CAD, questa parte non viene trasferita.

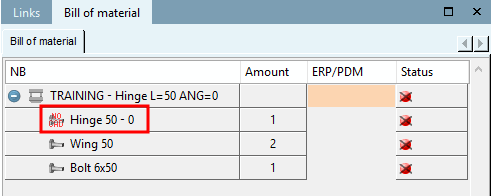

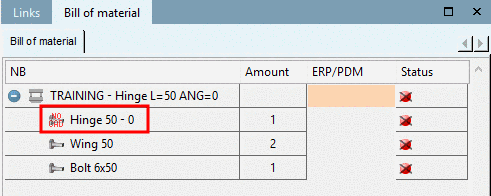

Le parti con l'opzione Non esportare [No export] riceveranno l'icona NO in PARTdataManager, nella finestra [Assembly] [Bill of material] di dialogo Costruzione, Elenco parti CAD (vedere la figura seguente). ^[104]

Figura 7.1106. NO CAD

Non cancellabile [No delete] Il componente non può essere rimosso dallo stencil.

Trasferimento alla lista dei pezzi [Transfer to Bill of Material]: Il pezzo in questione viene trasferito nell'elenco ordini PARTbom.

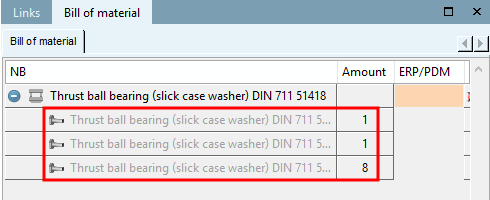

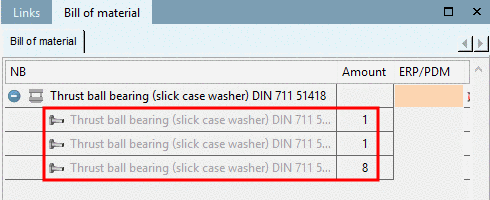

Le parti senza l'opzione Trasferimento alla distinta pezzi [Transfer to Bill of Material] vengono visualizzate in grigio nel PARTdataManager nell'area di dialogo Struttura [Assembly], distinta pezzi [Bill of material] (vedi figura seguente) "NO BOM". ^[105]

Figura 7.1107. NO BOM

Tagliare in 2D [Cut in 2D]: ... definisce se il pezzo deve essere influenzato anche durante il taglio in 2D. Togliere il segno di spunta, ad esempio, per le viti che non si desidera siano tratteggiate durante il taglio.

	Nota
	Se non si inserisce nulla nei campi Designazione [Description] e Nome formula [Equation name], si può uscire da questa finestra solo facendo clic su Annulla [Cancel].
