Per visualizzare un solido dalla vista 3D [3D view] in modalità 2D o per utilizzare un derivato 2D [2D derivation] di esso, è necessario utilizzare il Selezionare il comando Derivazione 2D [2D derivation] . O tramite la barra degli strumenti o tramite il menu Visualizza [View].

-> Si apre la finestra di aggancio della derivazione 2D [2D derivation].

Se si seleziona una vista dalle viste standard [Default views] o dalle viste combinate [Combination views], questa viene visualizzata a destra.

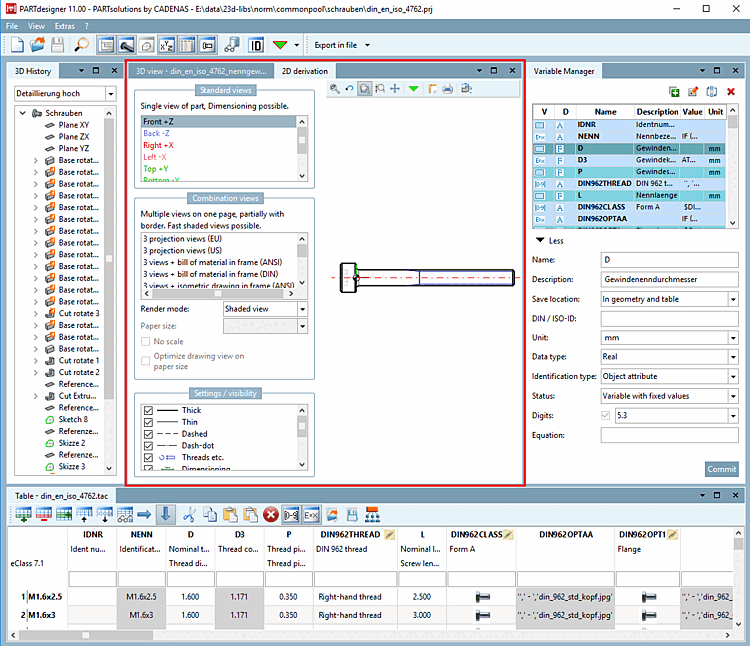

Figura 7.883.

Nota

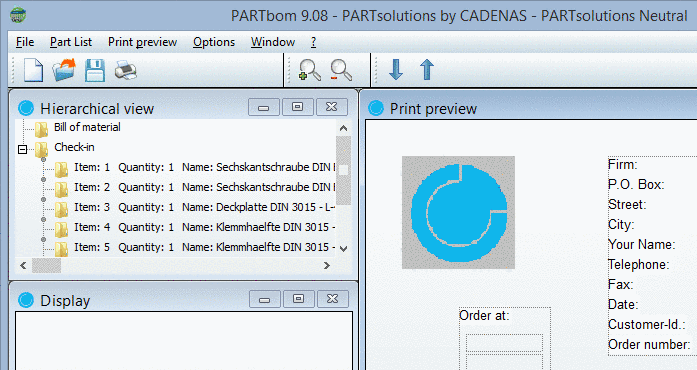

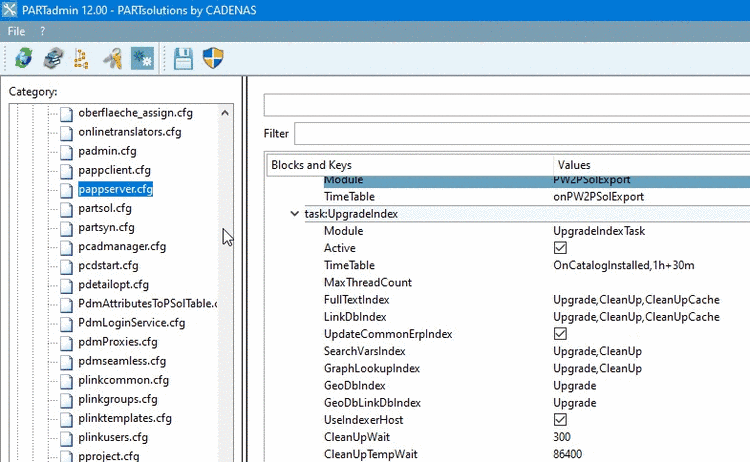

La figura precedente mostra una panoramica di tutti gli spazi di lavoro disponibili (finestre di aggancio). Non tutti gli spazi di lavoro sono necessari allo stesso tempo. Progettare l'interfaccia utente come richiesto. Per mostrare e nascondere le singole finestre di aggancio, utilizzare i pulsanti corrispondenti della barra degli strumenti standard [Default] o le voci del menu Visualizza [View]. Figura 7.884.  Barra degli strumenti standard [Default] storia [History] Sketcher (con schizzo di storia [Sketch history] ) Gestione variabili [Variable Manager] vista 3D [3D view] derivazione 2D [2D derivation] tavolo [Table] Figura 7.885.  Visualizza il menu [View] Spostare le singole finestre di aggancio e regolarne le dimensioni. Una descrizione dettagliata del metodo di posizionamento si trova in Sezione 3.1.5.4, “Metodo di posizionamento delle finestre di aggancio ” in Manuale d'uso PARTsolutions

I dettagli sulla vista 2D [2D view] in PARTdataManager sono riportati in Sezione 12.2, “ Creare una derivazione 2D ”.
