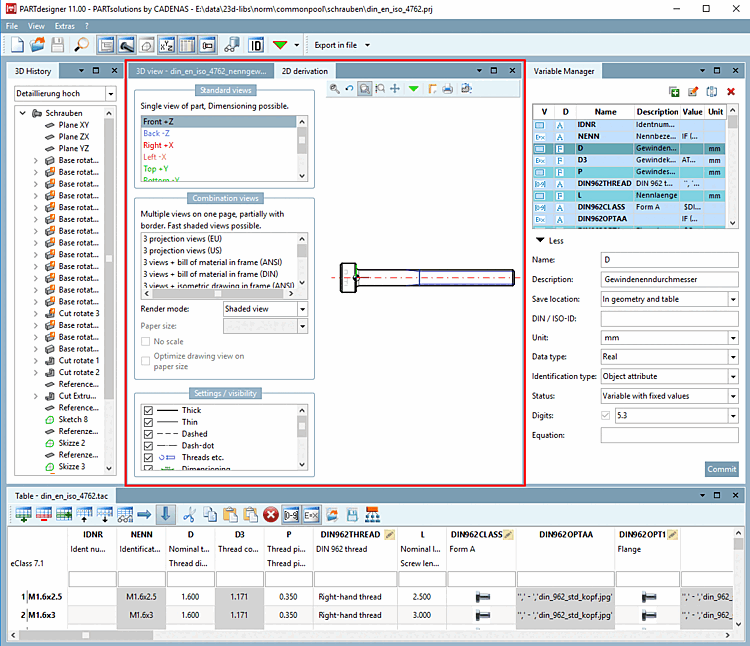

Um einen Volumenkörper aus der 3D-Ansicht [3D view] im 2D-Modus anzuzeigen bzw. eine 2D-Ableitung [2D derivation] davon zu erstellen, müssen Sie den Befehl 2D-Ableitung [2D derivation] wählen. Entweder über die Toolbar oder über das Ansicht [View]-Menü.

-> Das Dockingfenster 2D-Ableitung [2D derivation] wird geöffnet.

Wählen Sie aus den Standardansichten [Default views] oder aus den Kombinationsansichten [Combination views] eine Ansicht selektieren, wird diese rechts daneben angezeigt.

Hinweis

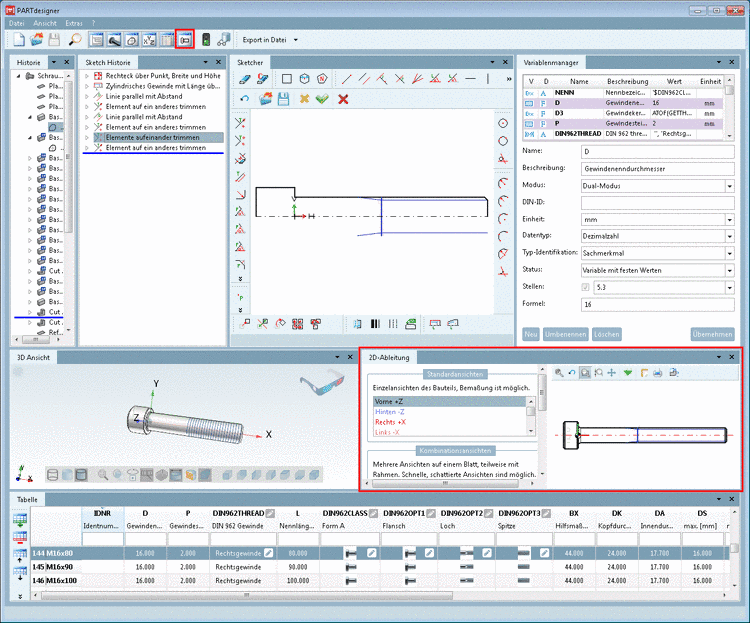

Die obige Abbildung zeigt zur Übersicht alle vorhandenen Arbeitsbereiche (Dockingfenster). Es werden sicher nicht zur gleichen Zeit alle Arbeitsbereiche benötigt. Gestalten Sie die Benutzeroberfläche wie gewünscht. Blenden Sie über die entsprechenden Buttons der Standard [Default]-Toolbar oder die Menüpunkte im Ansicht [View]-Menü einzelne Dockingfenster ein- und aus. Standard [Default]-Toolbar Historie [History] Sketcher (mit Sketch Historie [Sketch history]) Variablenmanager [Variable Manager] 3D-Ansicht [3D view] 2D-Ableitung [2D derivation] Tabelle [Table] Ansicht [View]-Menü Verschieben Sie die einzelnen Dockingfenster und passen Sie diese in der Größe an. Eine detaillierte Beschreibung zur Platzierungsmethode finden Sie unter Abschnitt 3.1.5.4, „Platzierungsmethode für Dockingfenster “ in PARTsolutions Anwender - Handbuch.

Details zur 2D-Ansicht [2D view] im PARTdataManager finden Sie unter Abschnitt 12.2, „ 2D-Ableitung erzeugen “.
