5.12.11.29.2. Determinazione dell'orientamento dei componenti

Poiché il modello nel progetto non ha necessariamente l'orientamento corretto per i programmi ECAD, è necessario determinare manualmente la rotazione corrispondente.

A tal fine, si posiziona un punto di connessione nel 3db (che funge da punto di origine del nuovo sistema di coordinate), che viene poi classificato secondo Elektro Alignment Coordsys.

Il modo in cui il componente viene collegato (nella realtà) definisce l'orientamento del punto di connessione.

Esempio:

Le parti modellate in eCATALOGsolutions hanno spesso il seguente orientamento:

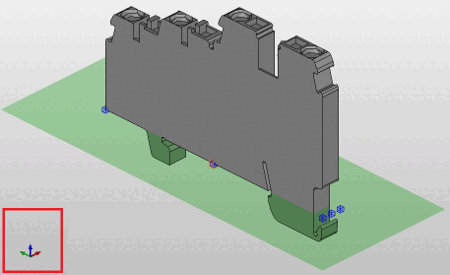

I programmi ECAD collocano il livello di assemblaggio nel livello XY.

  • Asse Z = larghezza

  • Asse X = ALTEZZA

  • Asse Y = PROFONDITÀ

  • Asse X = larghezza (rosso)

  • Asse Y = ALTEZZA (verde)

  • Asse Z = PROFONDITÀ (blu)

Figura 5.1248.

Figura 5.1249.

L'orientamento in 3db non corrisponde ovviamente a quello richiesto nei programmi ECAD.

Il componente viene ruotato nel modo seguente:

[Nota]Nota

La procedura descritta di seguito deve attualmente essere eseguita manualmente; è in corso di realizzazione una procedura guidata per facilitare il lavoro.

  1. Aprire il 3db.

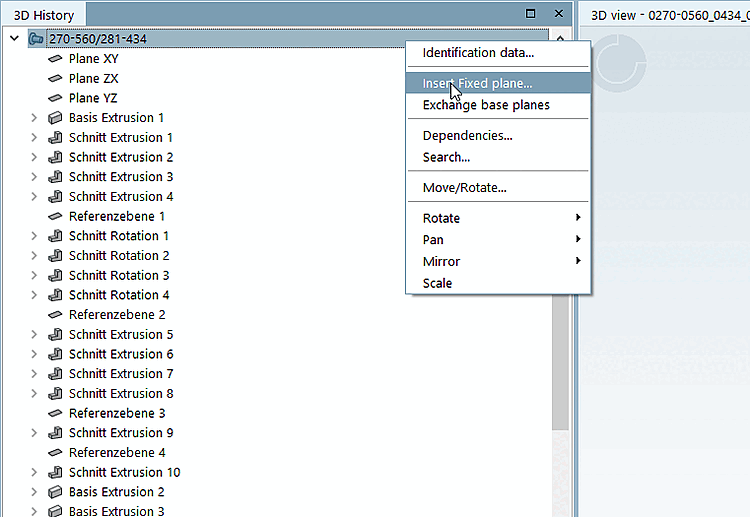

  2. Fare clic con il tasto destro del mouse sul modello e selezionare Inserisci piano assoluto.... [Insert Fixed plane...]

    Figura 5.1250.

    ➝ Si apre la finestra di dialogo Livello assoluto [Fixed plane].

  3. Posizionare il piano sul pavimento (che in seguito sarà la superficie di montaggio in ECAD) in modo che il punto più esterno della parte (di solito diversi) tocchi il piano. La parte non intersecherà quindi il piano e il lato corrispondente del rettangolo di selezione corrisponderà al piano.

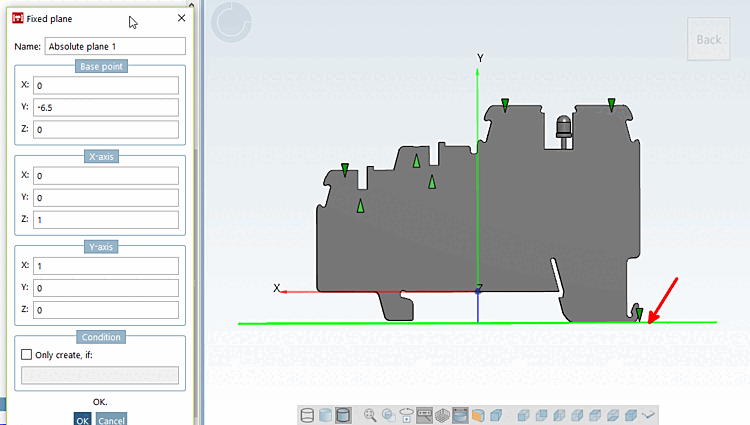

    Figura 5.1251.

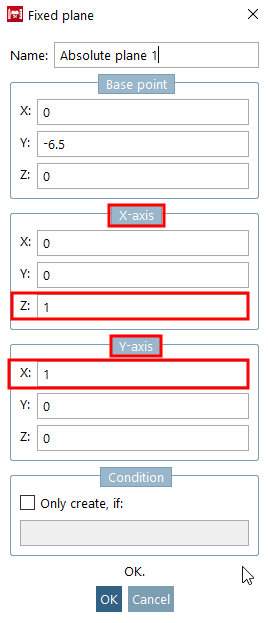

  4. Determinate ora l'orientamento del piano nel dialogo in base alle osservazioni fatte sopra.

    1. Punto base [Base point]: inserire la distanza tra il piano assoluto e il vecchio punto zero (qui -6,5).

    2. Specificare come il vecchio sistema di coordinate deve essere mappato nel nuovo.

      Dimensione

      Asse ECAD

      Asse del modello

      Piano assoluto [Fixed plane](Piano assoluto 1)

      LARGHEZZAXZla nuova X è la vecchia Z
      ALTEZZAYXil nuovo Y è il vecchio X
      PROFONDITÀZYAutomatico

      Piano fisso

      Figura 5.1252. Piano fisso

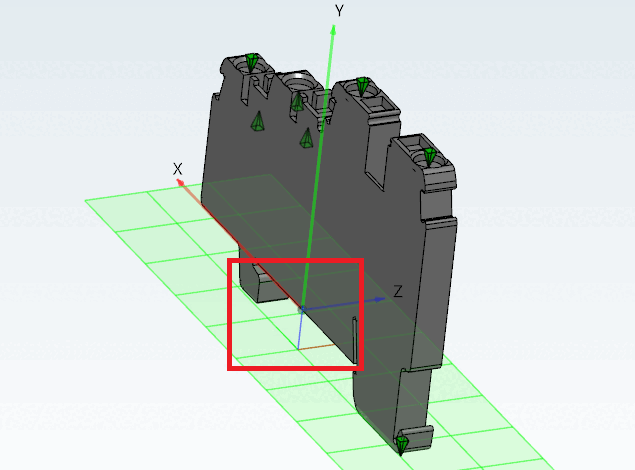

      Il risultato può essere verificato visivamente controllando l'orientamento degli assi del piano.

      Figura 5.1253.

  5. Posizionare un punto di connessione sul livello già posizionato.

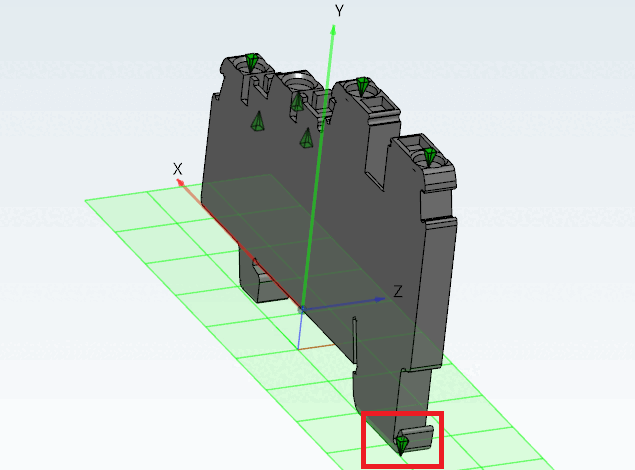

    Il punto deve trovarsi nell'angolo inferiore posteriore sinistro del componente, corrispondente al suo orientamento di montaggio. La punta del punto di fissaggio punta in direzione dell'asse Z negativo (del nuovo sistema di coordinate).

    Figura 5.1254.

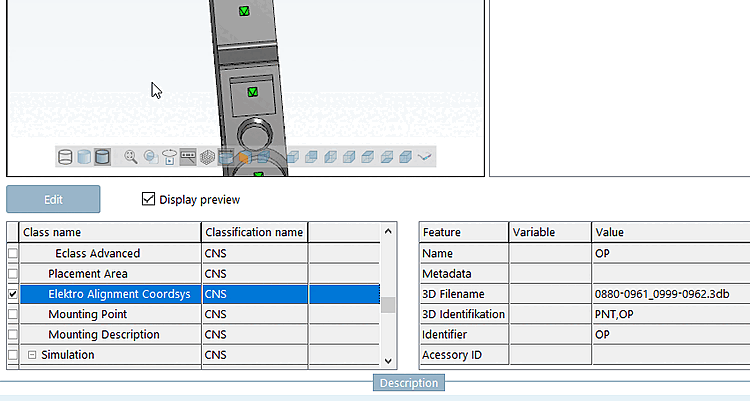

  6. Classificare il punto di connessione utilizzato per l'orientamento come Coordinamenti elettrici. Il nome, l'identificativo, ecc. sono compilati in modo analogo ai punti di connessione elettrici.

    Figura 5.1255.
