2.5.2.2.1. Impostazioni dei livelli

L'interfaccia di AutoCAD utilizza direttamente le impostazioni della finestra di dialogo delle impostazioni di Autocad DWG 2D.

Esempio:

  1. Caricare la parte desiderata nel PARTdataManager.

  2. Creare la derivazione desiderata.

    Autocad DWG 2D

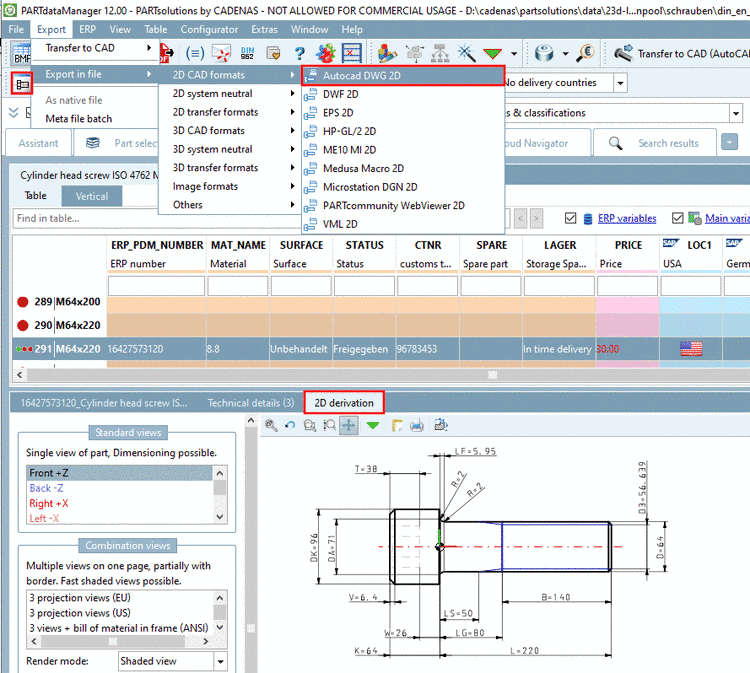

    Figura 2.10. Autocad DWG 2D

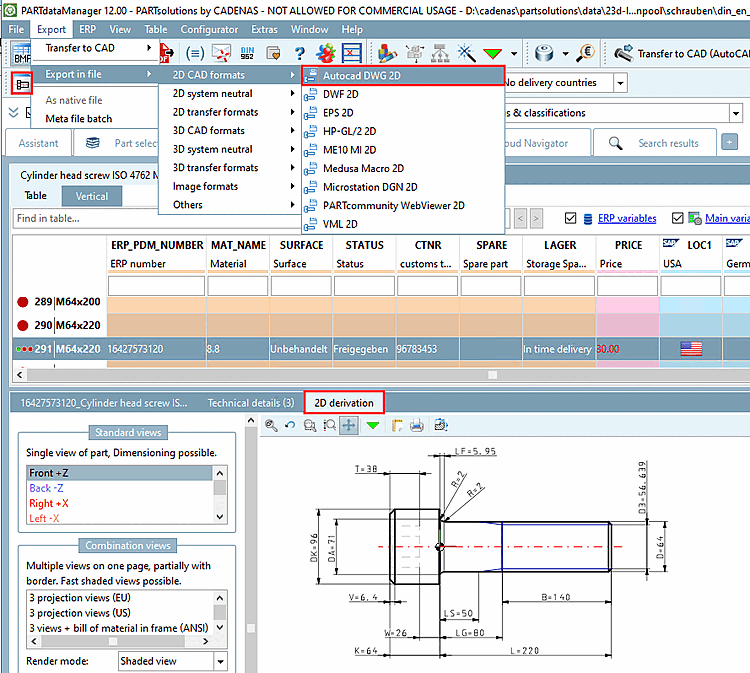

  3. Selezionare l'opzione Autocad DWG 2D nel menu Esporta [Export] in Esporta in file [Export in file] -> Formati CAD 2D [2D CAD formats].

    -> Si apre l'omonima finestra di dialogo delle impostazioni.

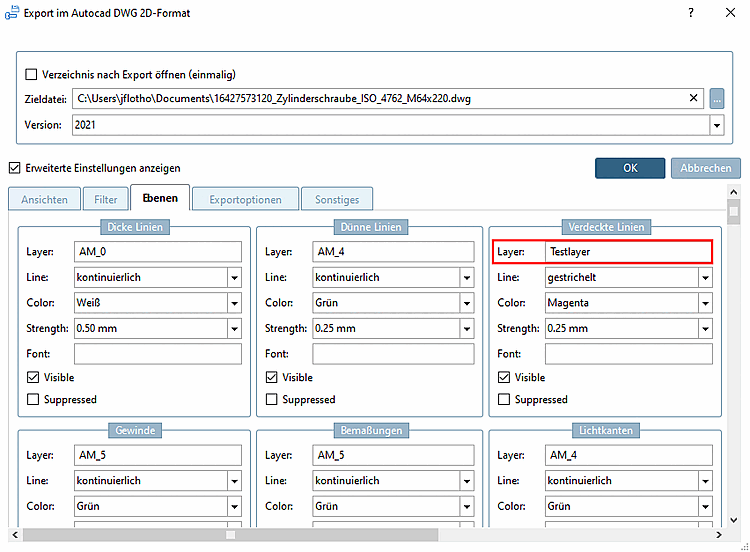

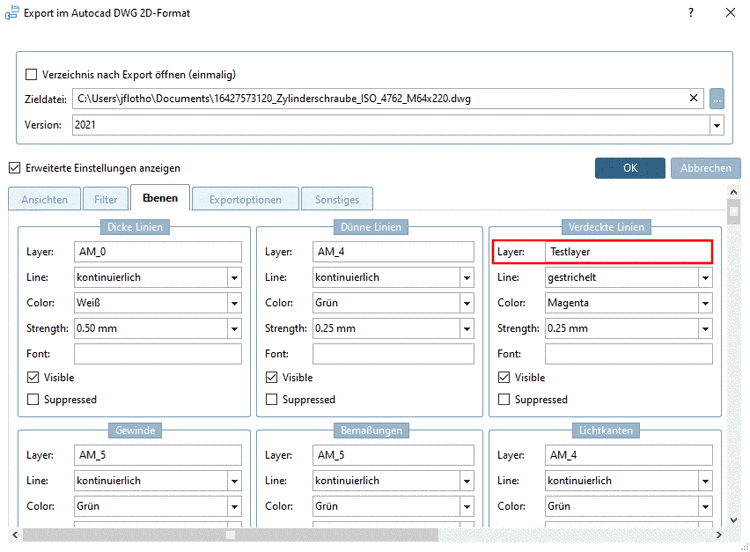

  4. In questo esempio, il nome del layer sotto Linee nascoste [Hidden Lines] è impostato su "Test layer".

    Figura 2.11.

  5. Trasferire il componente in AutoCAD.

    Trasferimento a CAD (AutoCAD)

    Figura 2.12. Trasferimento a CAD (AutoCAD)

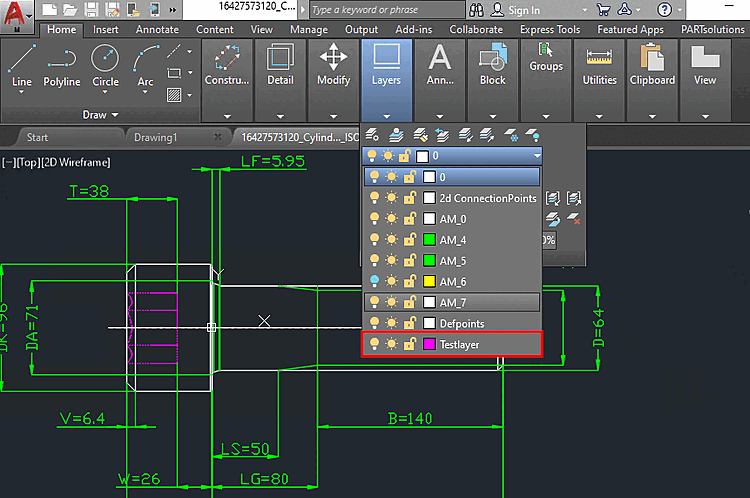

  6. Aprire le opzioni di livello in AutoCAD.

    -> Le impostazioni sono state adottate.

    Figura 2.13.
