2.5.2.2.1. Layer-Einstellungen

Die AutoCAD-Schnittstelle verwendet direkt die Einstellungen aus dem Autocad DWG 2D Einstellungsdialog.

Beispiel:

  1. Laden Sie das gewünschte Teil in PARTdataManager.

  2. Erstellen Sie die gewünschte Ableitung.

    Autocad DWG 2D

    Autocad DWG 2D

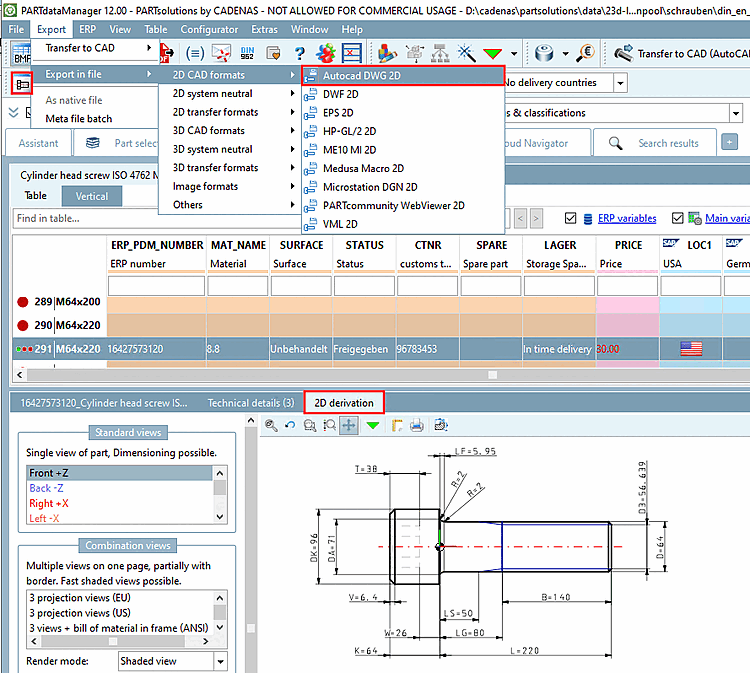

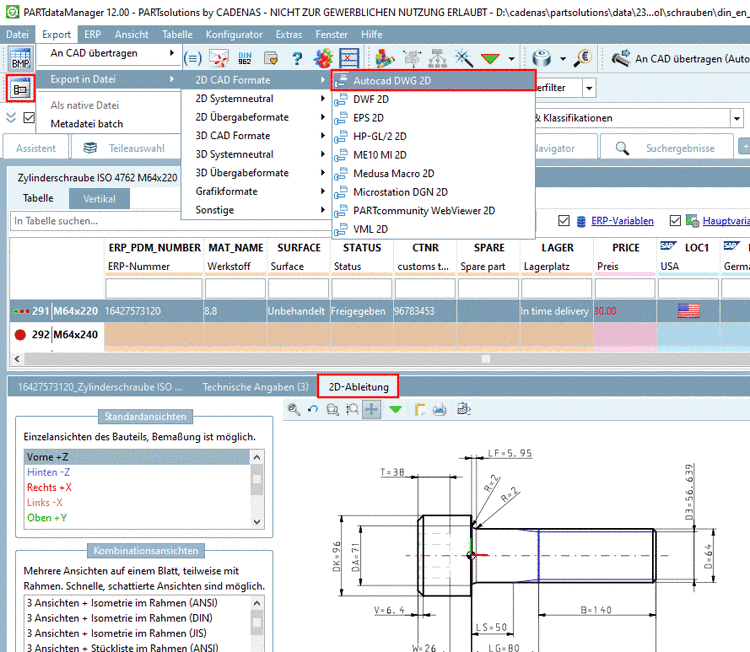

  3. Wählen Sie im Export Menü unter Export in Datei [Export in file] -> 2D CAD Formate [2D CAD formats] die Option Autocad DWG 2D.

    -> Der gleichnamige Einstellungsdialog wird geöffnet.

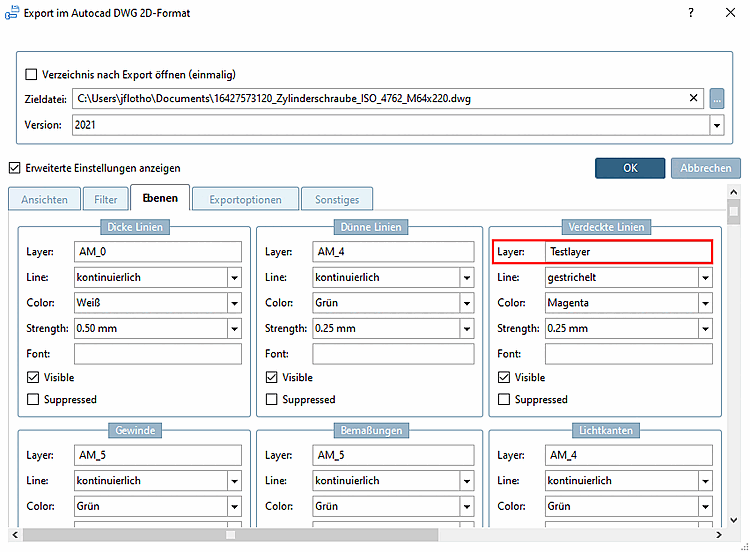

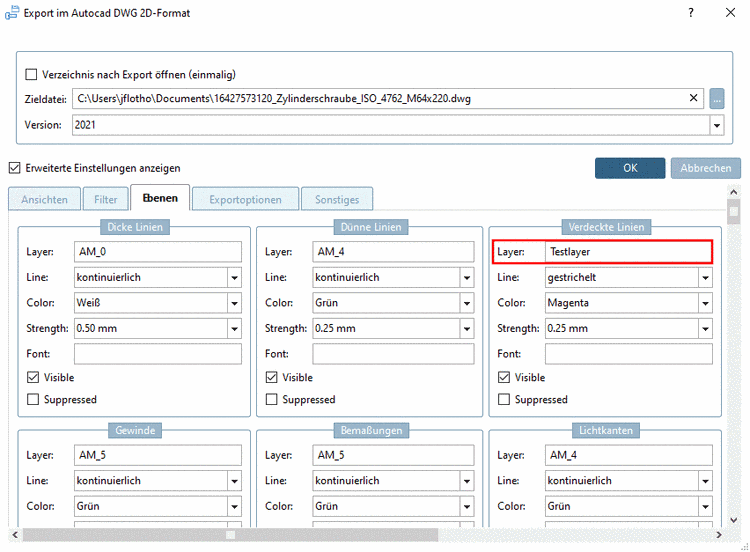

  4. Hier im Beispiel wird der Layername unter Verdeckte Linien [Hidden Lines] auf "Testlayer" gesetzt.

  5. Übertragen Sie das Bauteil nach AutoCAD.

    Transfer to CAD (AutoCAD)

    Transfer to CAD (AutoCAD)

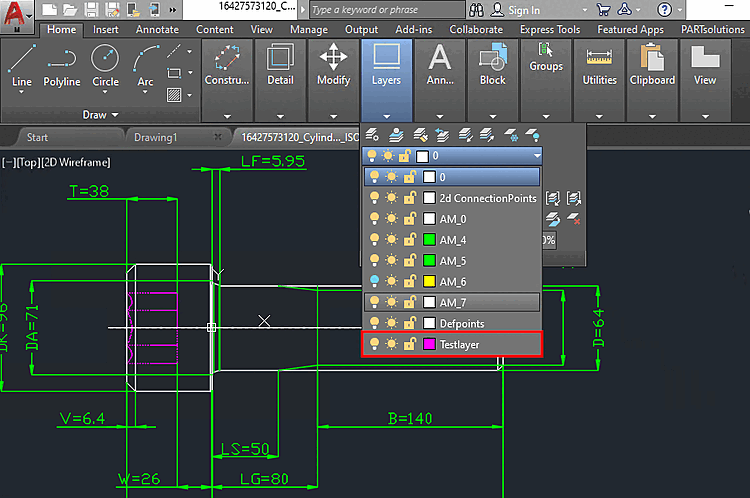

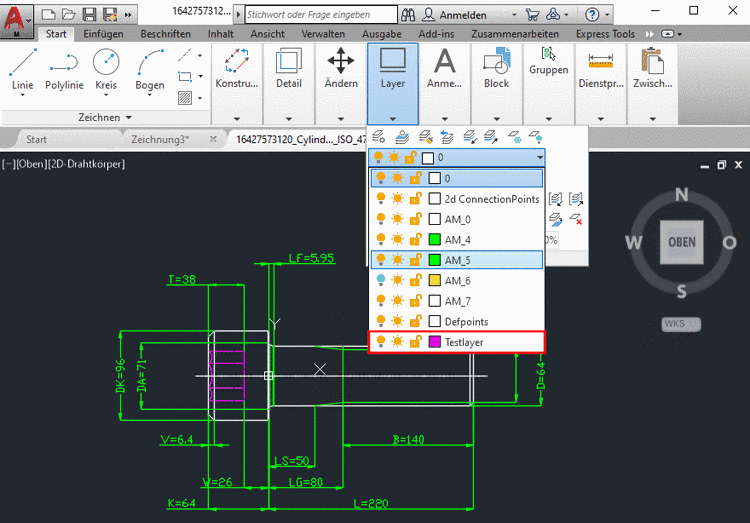

  6. Öffnen Sie in AutoCAD die Layeroptionen.

    -> Die Einstellungen wurden übernommen.
