5.12.11.29.8.  Descrizione del montaggio (CNS_CP|4|7)

Il punto di montaggio descrive il punto in cui è possibile fissare altri componenti al componente.

La descrizione del montaggio descrive la posizione e l'orientamento di un componente che può essere fissato a un componente compatibile (guida di montaggio DIN, direttamente sul PCB, ecc.). Per questo motivo, il punto di fissaggio deve essere posizionato correttamente, altrimenti il componente risulterà disallineato.

[Nota]Nota

In relazione a due parti da unire, ciò significa che una ha un punto di connessione classificato in base al Punto di montaggio e l'altra ha un punto di connessione classificato in base alla Descrizione del montaggio. Entrambe le classi hanno una caratteristica Descrizione, che deve avere lo stesso valore affinché i pezzi possano essere uniti.

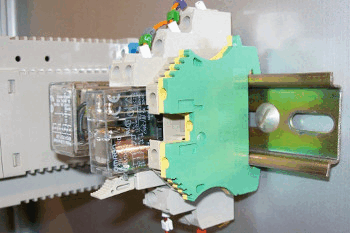

Esempio: guida DIN (TS35) con alcuni componenti elettrici montati (terminale PE, relè, alimentatore)

Figura 5.1296. Esempio: guida DIN (TS35) con alcuni componenti elettrici montati (terminale PE, relè, alimentatore)

Per il montaggio delle guide è necessario osservare quanto segue:

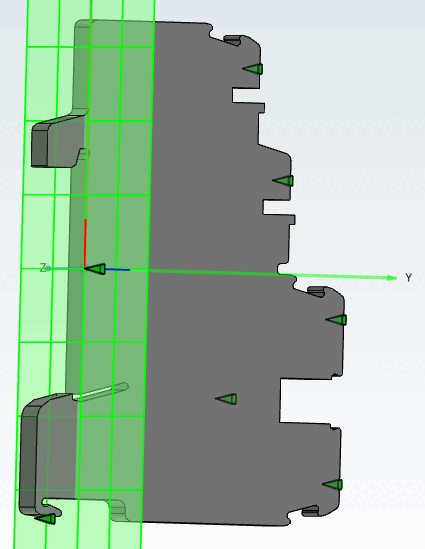

  • Il punto di fissaggio deve trovarsi allo stesso livello della superficie del componente che tocca la guida di fissaggio.

    Figura 5.1297.

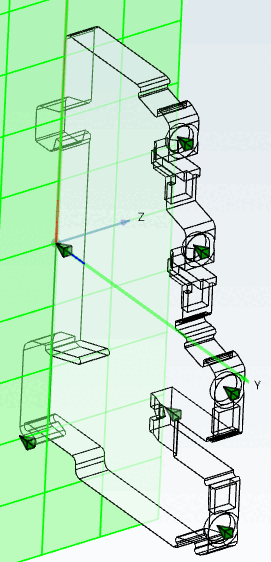

  • Il punto di fissaggio deve trovarsi al centro del gancio sul lato sinistro del componente.

    Figura 5.1298.

L'impostazione di una descrizione di montaggio è descritta di seguito.

  1. Selezionare un punto di connessione.

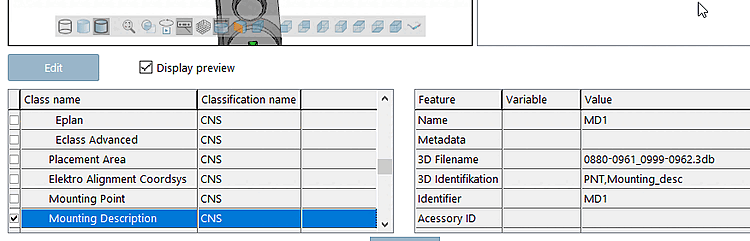

  2. Classificare il punto di collegamento come descrizione di montaggio (CNS_CP|4|7 ). (Preferibilmente un punto di collegamento è stato creato appositamente per questo scopo).

    Figura 5.1299.

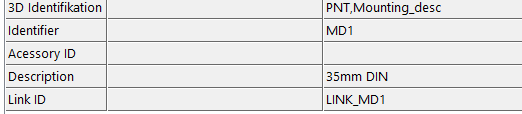

  3. Compilare le caratteristiche come di consueto.

  4. In particolare, inserire un valore per la funzione Link ID.

    [Nota]Nota

    Idealmente, il LinkID è unico in tutto il documento.

    Figura 5.1300.

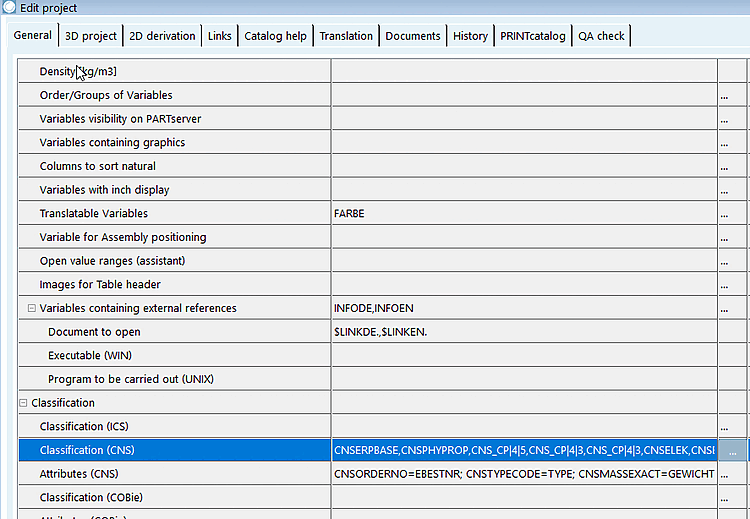

  5. Salvare l'avanzamento attuale e passare alla pagina della scheda Generale [General] di PARTproject.

    Classificazione aperta (CNS) qui.

    Figura 5.1301.

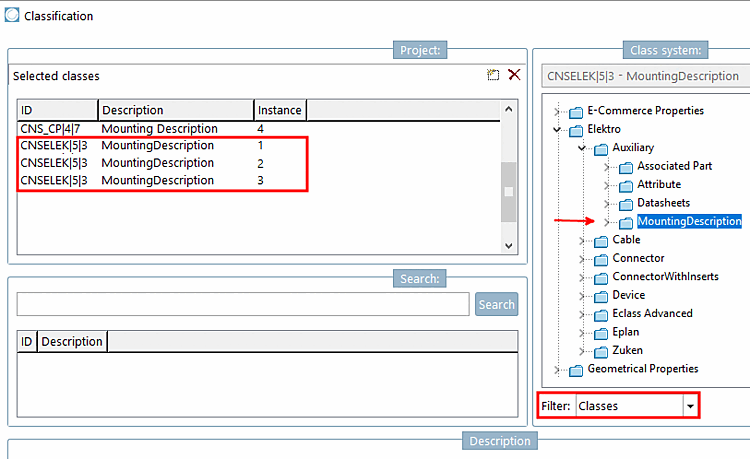

  6. Impostare l'opzione Classi [Classes] nel filtro [Filter] e aggiungere il numero richiesto di istanze associate (1,2,3,4,...) in Elettro -> Ausiliari facendo doppio clic sulla classe Descrizione del montaggio (CNSELEK|5|3 ).

    Figura 5.1302.

    [Nota]Nota

    È possibile utilizzare le istanze per controllare i punti di montaggio a cui il componente può essere successivamente collegato.

    Il LinkID deve essere riempito con lo stesso valore univoco sia nella classe principale (CNS_CP|4|7 ) che nelle sottoclassi (CNSELEK|5|3 ).

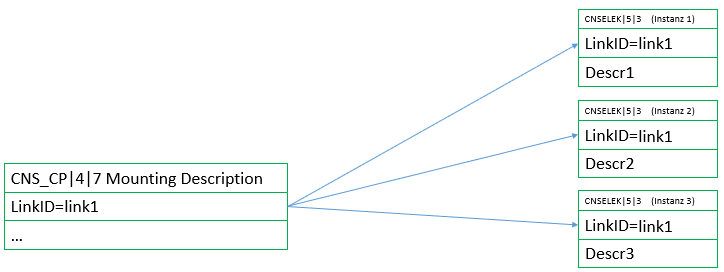

    "Descrizione del montaggio" con tre voci

    Figura 5.1303. "Descrizione del montaggio" con tre voci

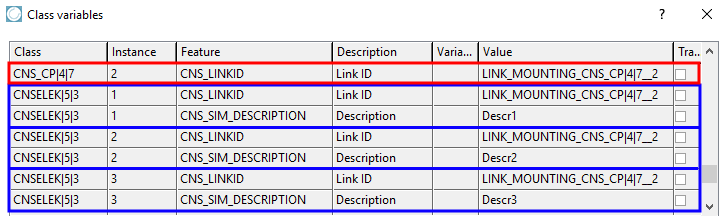

    Esempio nella finestra di dialogo "Variabili di classe [Class variables]

    Figura 5.1304. Esempio nella finestra di dialogo "Variabili di classe [Class variables]

    Il componente può essere successivamente fissato ai punti di montaggio con Descrizione"Descr1", "Descr2" e "Descr3".

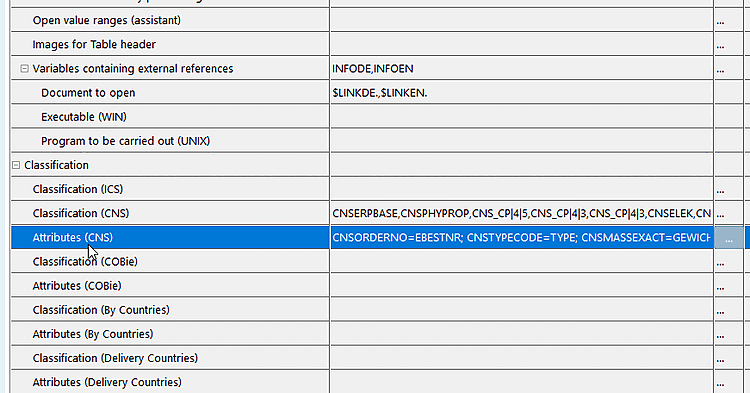

  7. Caratteristiche aperte (CNS).

    Figura 5.1305.

  8. Nella caratteristica Link ID, inserire lo stesso valore già assegnato nella classe Mounting Description (CNS_CP|4|7 ).

    Inserire il nome in Descrizione, che deve corrispondere al valore corrispondente in Punto di montaggio -> Descrizione.

    Figura 5.1306.

    In questo esempio, il valore TS35 è il tipo di montaggio del componente (TS35 = guida di montaggio DIN 35 mm).
