5.9.2.8.7.3. Matrice per la trasparenza

[Nota]Nota

La trasparenza può essere applicata solo a parti intere e non a singole superfici.

Se il materiale della parte è impostato in modo diverso, la trasparenza viene ignorata quando viene applicata alle superfici.

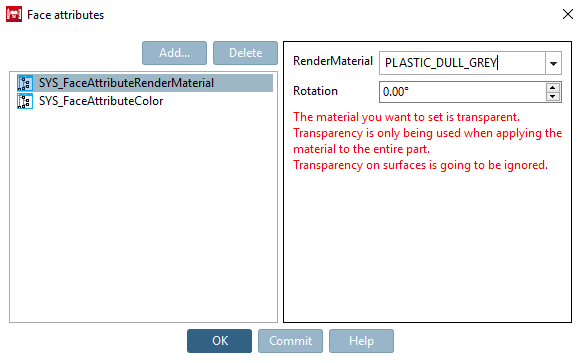

Figura 5.537. Se il materiale della parte è impostato in modo diverso, la trasparenza viene ignorata quando viene applicata alle superfici.

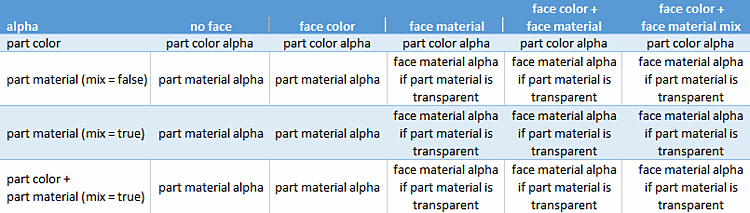

La matrice esamina l'uso della trasparenza [Transparency] con diverse impostazioni di colore e materiale della parte in relazione a diverse impostazioni di colore e materiale della faccia.

Figura 5.538.

Spiegazioni delle singole combinazioni

  • senza volto":

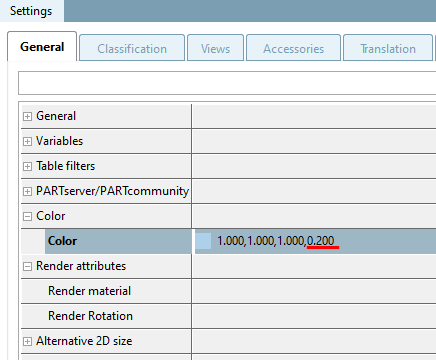

    • colore parziale: uso della trasparenza da colore e texture [Color and texture] → Colore [Color]. In questo caso, la trasparenza è impostata dal quarto valore.

      Figura 5.539.

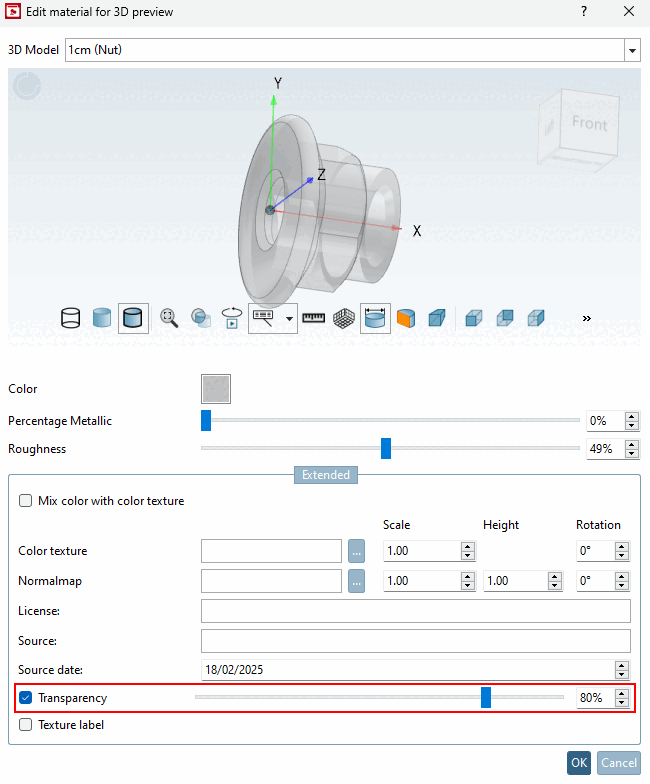

    • materiale parziale (mix=false): modifica l [Edit material for 3D preview] 'uso della trasparenza del materiale per l'anteprima 3D [Edit material for 3D preview].

      Figura 5.540.

    • part material (mix=true): modifica l [Edit material for 3D preview] 'uso della trasparenza del materiale per l'anteprima 3D [Edit material for 3D preview].

    • parte colore + parte materiale (mix=vero): Modifica [Edit material for 3D preview] l'uso della trasparenza del materiale per l'anteprima 3D [Edit material for 3D preview].

  • colore del viso:

    Non c'è trasparenza per l'attributo SYS_FaceAttributeColor (colore del volto). Pertanto, l'impostazione della trasparenza della parte vince sempre qui, sia da Colore e struttura [Color and texture] → Modifica [Edit material for 3D preview] colore [Color] che da Materiale per l'anteprima 3D [Edit material for 3D preview].

  • materiale per il viso | colore del viso + materiale per il viso | colore del viso + mix di materiali per il viso

    • Se la trasparenza è impostata in Colore e texture [Color and texture] → Colore [Color], questa impostazione ha sempre la meglio sulle impostazioni della superficie.

    • Se la parte è trasparente, viene utilizzata un'impostazione di trasparenza per la superficie.
