Le Nella figura seguente viene illustrata l'interfaccia utente con cui viene aperto PARTdataManager . ^[28]

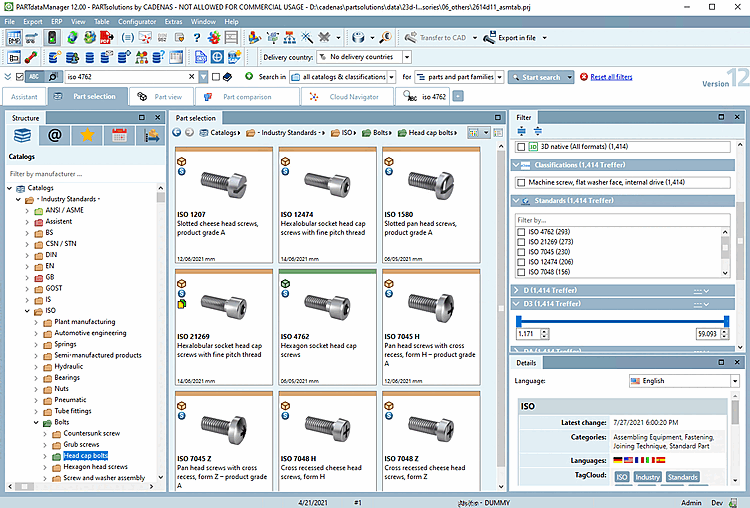

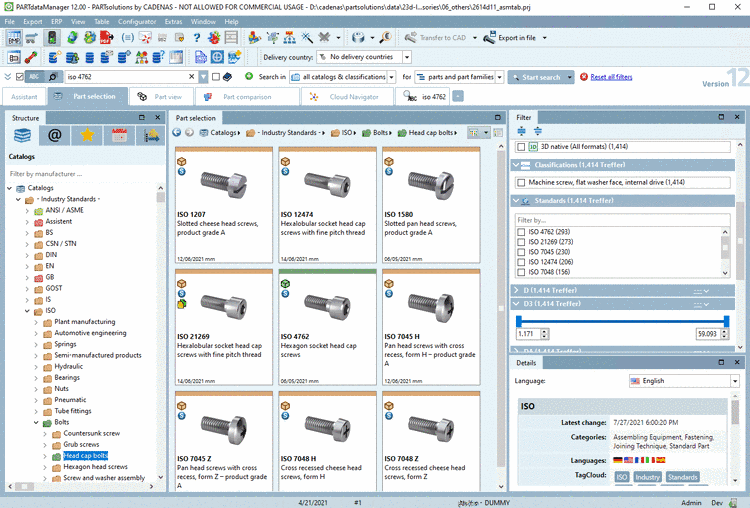

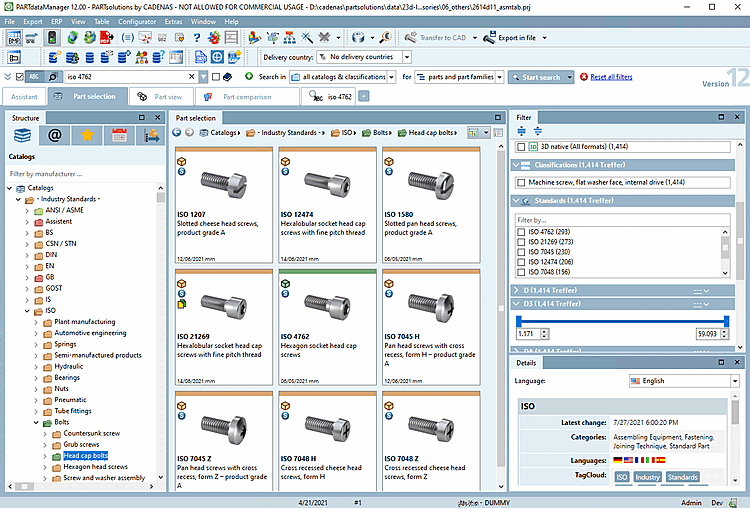

Figura 2.5. PARTdataManager con la pagina della scheda "Selezione delle parti [Part selection]".

In linea di principio, è possibile cercare il componente desiderato attraverso la struttura della directory (ad esempio nella pagina della scheda Cataloghi [Catalogs] o Classi [Classes] ), che non viene considerata in dettaglio nell'esempio.

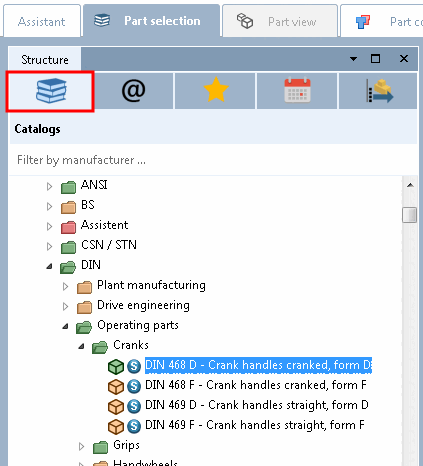

Figura 2.6. Selezione "Cataloghi [Catalogs]"

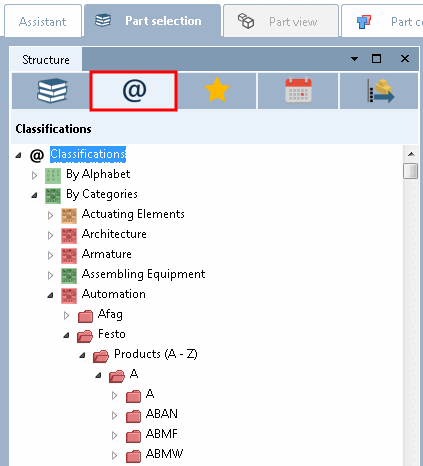

Figura 2.7. Selezione "Classificazioni [Classifications]"

In questo esempio, si eseguirà una ricerca full-text [Full-text search]. Questa viene aperta e attivata di default all'avvio del programma.

Figura 2.8.

Sezione 2.1.6.4, “ Metodi di ricerca ”Le spiegazioni dettagliate di tutti i metodi di ricerca sono disponibili all'indirizzo .

Lasciare l'impostazione predefinita Ricerca in [Search in] "tutti i cataloghi e classificazioni" per [for] "famiglie di pezzi e pezzi singoli [parts and part families]".

Sezione 2.1.6.1.1, “ Ricerca in...: Dove? ” Sezione 2.1.6.3, “ Ricerca di singoli pezzi, famiglie di pezzi e singoli pezzi ”Informazioni dettagliate al riguardo sono disponibili su e .

Inserite la seguente voce nel campo di immissione:

wellengelenk

Informazioni dettagliate sono disponibili qui. ai sensi di Sezione 2.1.6.4.3, “ Ricerca a testo completo ”, o direttamente dal Interfaccia utente facendo clic su documentazione. .

Figura 2.9.

Clicca su ricerca . [Start search]

-> I risultati della ricerca sono elencati in una scheda separata. L'etichetta della scheda mostra i parametri di ricerca.

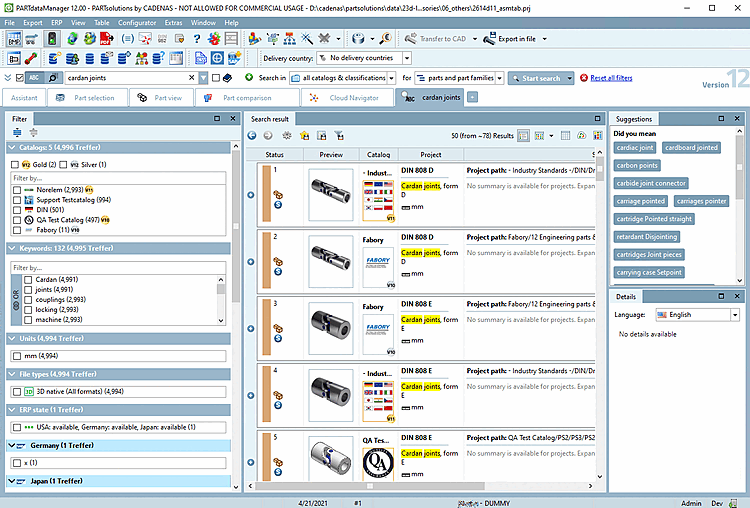

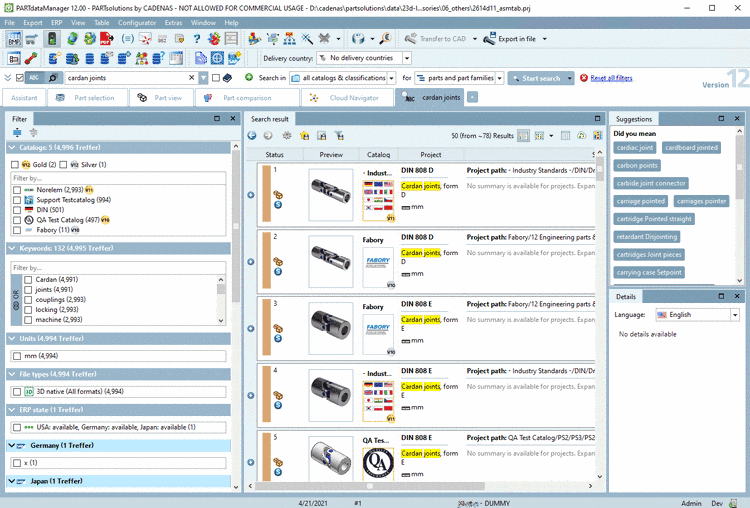

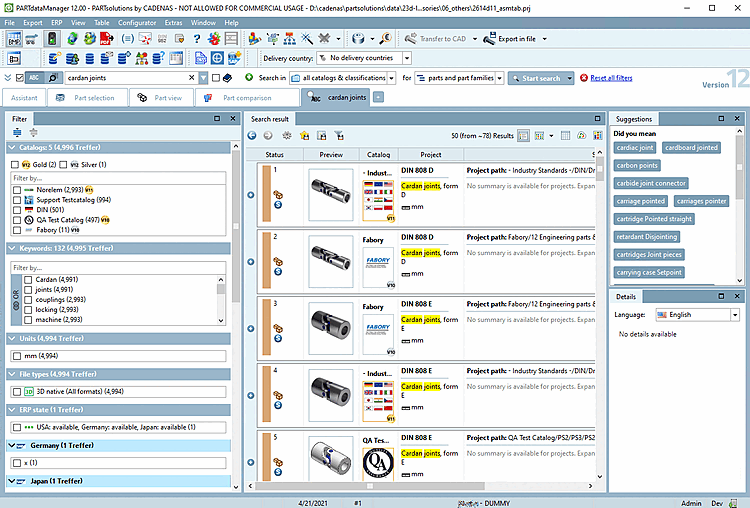

Figura 2.10. PARTdataManager con la pagina di tabulazione "Risultati della ricerca

A le bitmap dei componenti (ad es. (componente) o (assieme)^[29] riconoscere di essere al livello del progetto (il livello più basso nel struttura di directory).

Fare doppio clic sul componente desiderato.

Si apre la pagina di dialogo Vista parti [Part view].

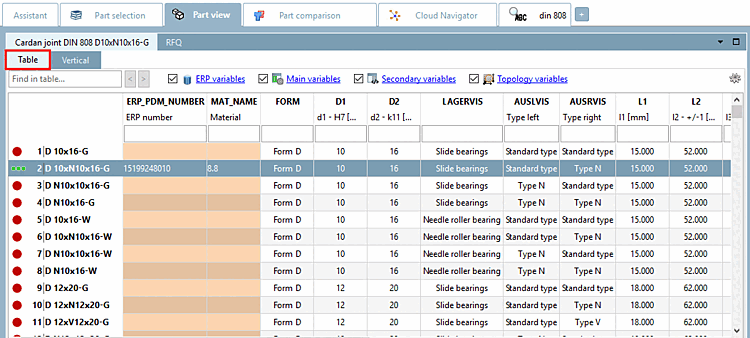

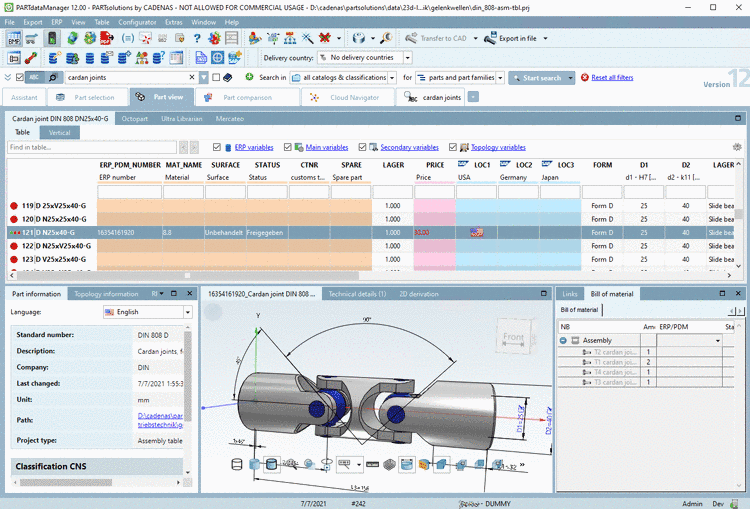

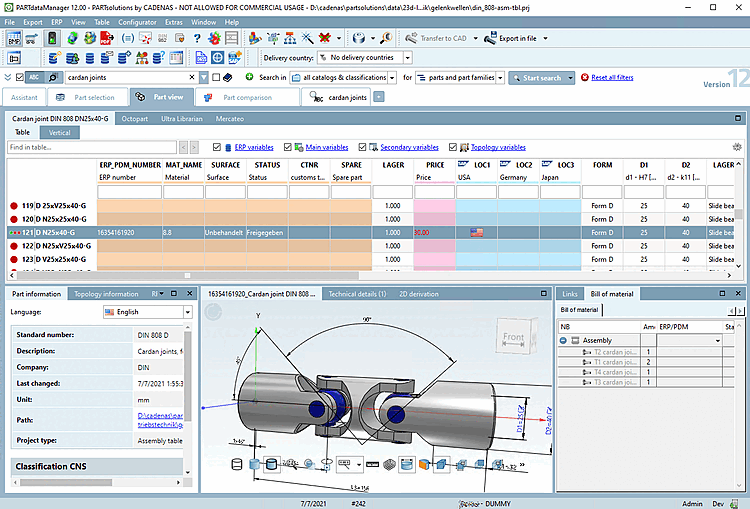

Figura 2.11. PARTdataManager con pagina a schede "Vista parti [Part view]"

Nota Le schede consentono di passare in qualsiasi momento dalla selezione dei pezzi [Part selection] alla visualizzazione dei pezzi [Part view] o ai risultati della ricerca [Search results]. Figura 2.12.

Nella pagina della scheda Vista della parte [Part view], è ora possibile specificare le caratteristiche della parte.

Nota Per l'integrazione ERP, è possibile scegliere tra le caratteristiche verdi (con numero ERP) e rosse (senza numero ERP).

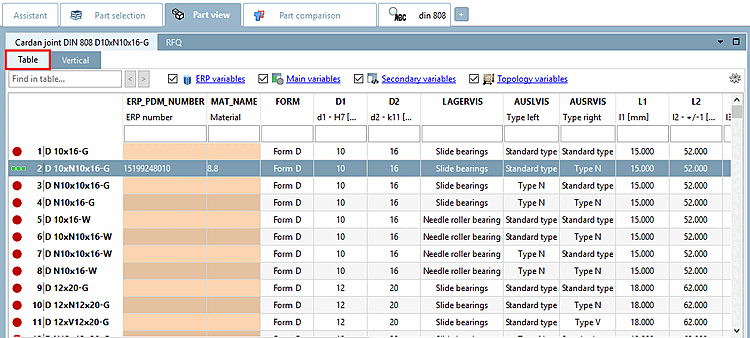

La seguente illustrazione mostra le opzioni di impostazione per la vista dei pezzi [Part view]:

Le I valori di default all'apertura della pagina di dialogo Vista parte [Part view] corrispondono a un mezzo Riga della tabella (se esiste l'integrazione ERP, una riga con Numero ERP caricato). ^[30]

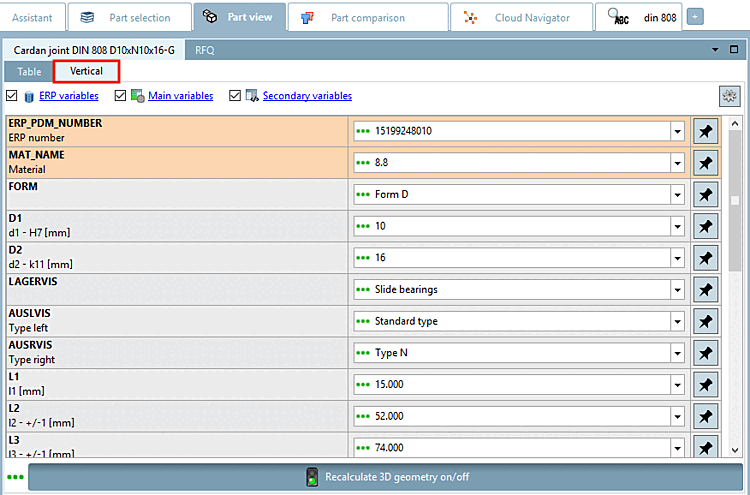

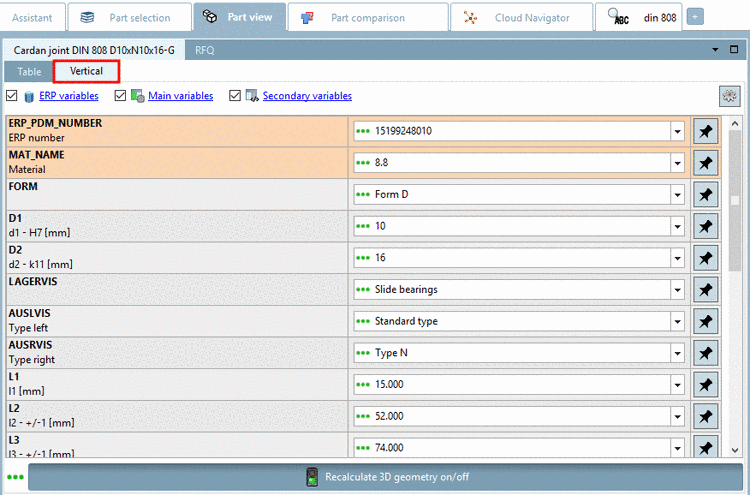

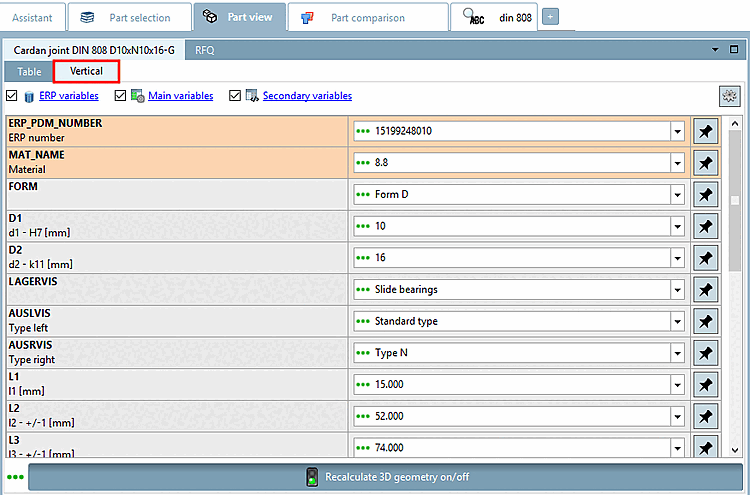

Di seguito, per specificare i valori si utilizza la modalità Verticale [Vertical].

Tutte le variabili sono elencate una sotto l'altra.

In questo esempio, D2 è impostato sul valore 50.

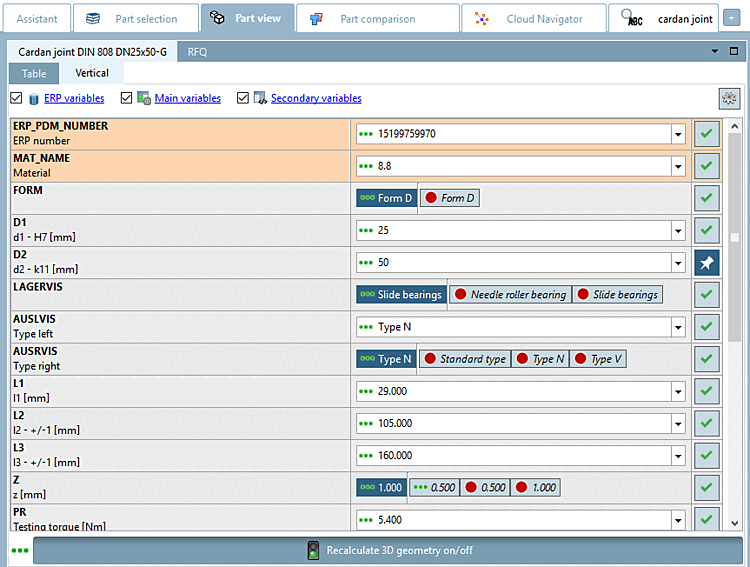

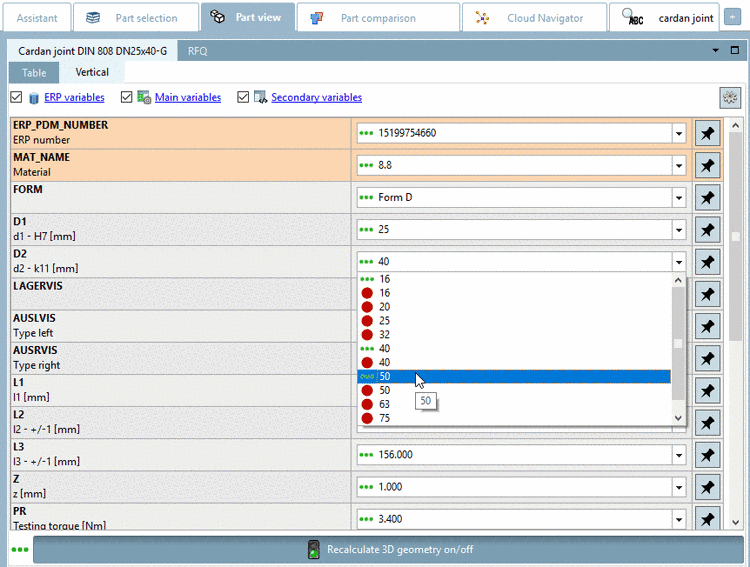

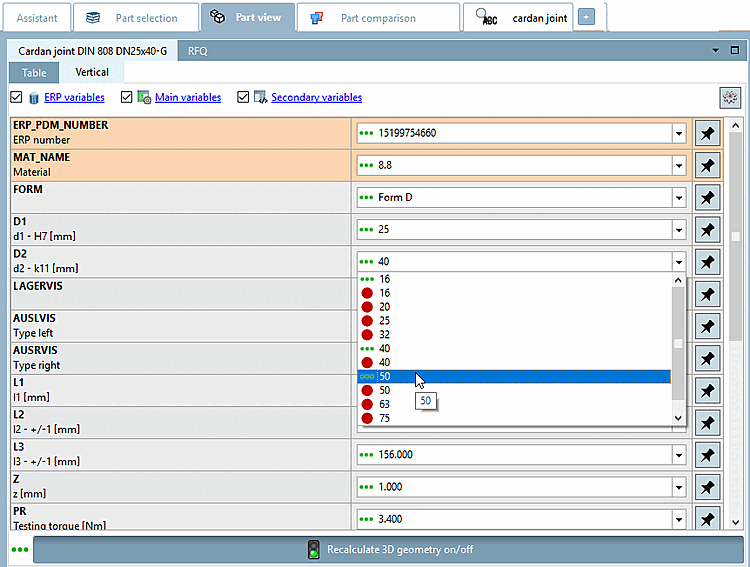

Figura 2.15. D2 viene specificato tramite la selezione del campo elenco.

Ci sono diversi valori tra cui scegliere pronto. [There are some values possible at the moment.] filtrato. Filtrata Le variabili limitano altre selezioni [Filtered. Filtered variables restrict other selections.] .

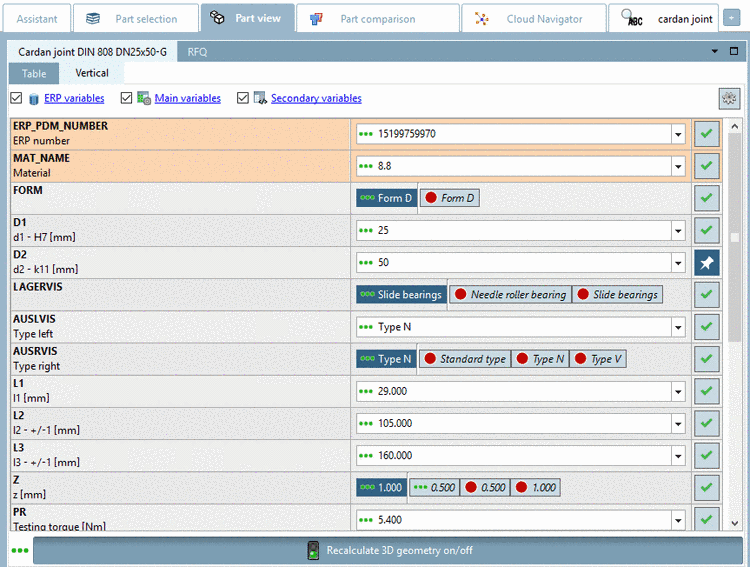

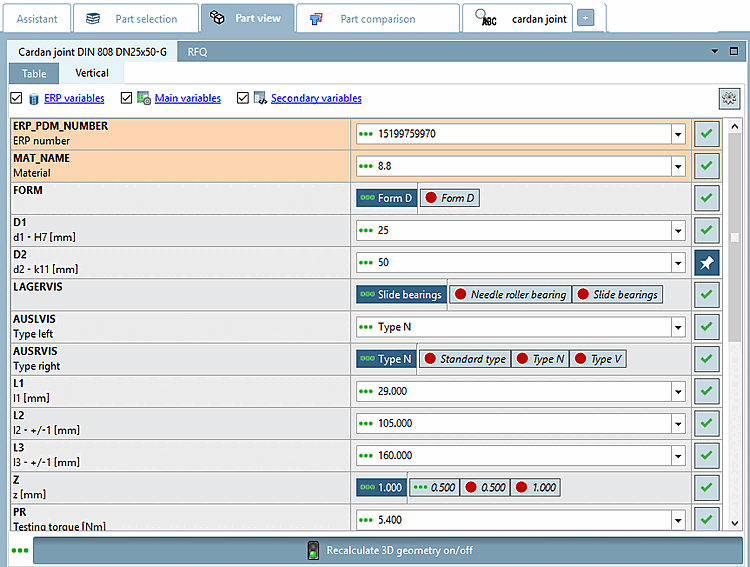

Figura 2.16. Il simbolo cambia.

-> Il valore viene così filtrato (appuntato).

-> Per le righe dipendenti , viene visualizzata la selezione completata, ne rimane solo una possibile [Selection done. There is only one value left to choose.] valore. In questo esempio, questo è il caso di tutti altre linee.

Sezione 2.1.7.2, “Determinare la caratteristica nella vista "verticale ”Le spiegazioni dettagliate dei simboli sono disponibili all'indirizzo .

Vista 3D [3D view]

Nella vista 3D [3D view] è possibile visualizzare e controllare il componente in tre dimensioni.

A questo scopo sono disponibili molte funzioni aggiuntive.^{[31] [32]}

Spesso La lente d'ingrandimento [Magnifying glass] è utile anche quando si guardano i dettagli dovere.

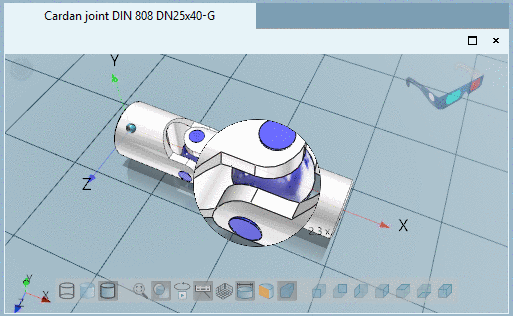

Figura 2.17. Vista 3D con lente di ingrandimento [Magnifying glass]

La finestra di aggancio delle specifiche tecniche [Technical details] mostra le viste delle dimensioni [Dimensioning views] (ad esempio, vista frontale [Front view], vista laterale [Side view] ) e le modalità di visualizzazione [Display mode].

Se sono disponibili opzioni, selezionare l'opzione desiderata nel campo dell'elenco.

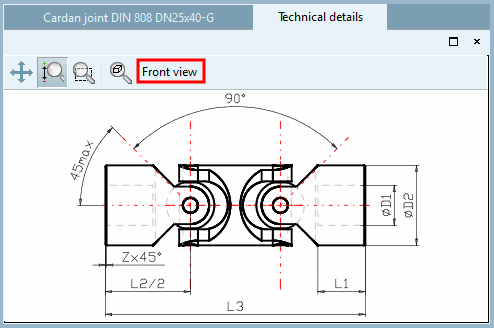

Figura 2.18.  Vista quotata [Dimensioning view] "Vista frontale [Front view]

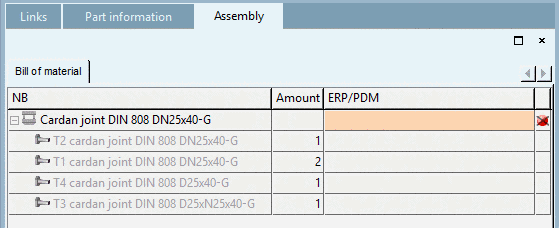

Per gli assiemi [Assemblies], è possibile vedere la struttura dell'assieme nella finestra di aggancio Struttura [Assembly] -> Scheda Elenco parti [Bill of material]. I singoli componenti sono elencati con i rispettivi numeri [Amount].

Figura 2.19.

I componenti correlati vengono visualizzati nella finestra di aggancio Collegamenti [Links].

Figura 2.20.  Riferimenti [Links] (qui con la selezione "Directory")

Fare doppio clic su un componente per caricarlo direttamente.

Esportazione [Export]

Una volta soddisfatti della selezione, è possibile trasferire il componente o l'assieme al sistema CAD.

A tale scopo, fare clic sul pulsante Trasferisci in CAD [Transfer to CAD]. ^[33]

Nota Il pulsante rimane attivo, indipendentemente dal fatto che venga successivamente richiamato dal menu 3Dfindit o che si passi direttamente al PARTdataManager.[a]

[a] Se nel sistema CAD è aperto un modello "valido", anche il pulsante del PARTdataManager è automaticamente attivo.

Utilizzando Esporta in file [Export in file], è possibile esportare la parte sul disco rigido in vari formati.^[34]

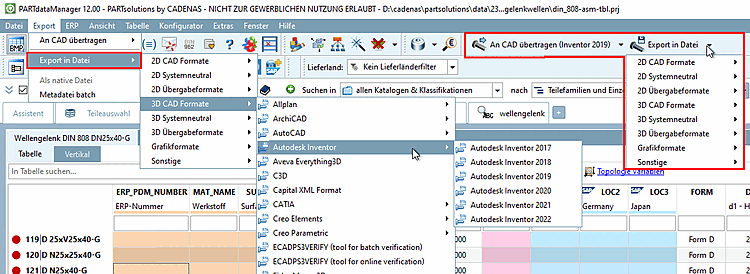

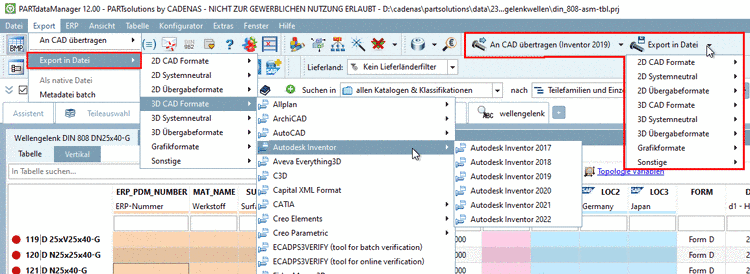

Figura 2.21. Esportazione

Derivazione 2D [2D derivation] (opzionale)

Se si desidera esportare il componente in un sistema CAD 2D, è necessario creare prima una derivazione 2D [2D derivation].

Per fare ciò, fai clic sul pulsante Vista 2D [2D view] .

-> Viene visualizzata la finestra di dialogo della vista 2D [2D view].

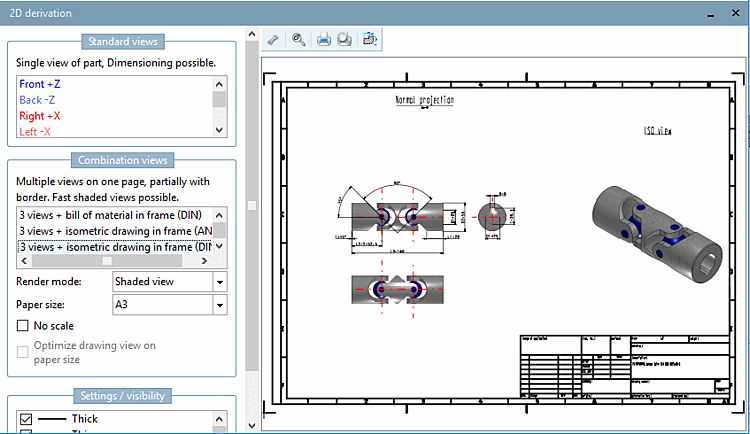

Figura 2.22. Vista 2D [2D view]

Selezionare una vista. In questo esempio, è stato selezionato Frame DIN (Distinta base) [Frame DIN (BOM)].^[35]

Ora esportate il componente come descritto nell'ultimo punto.

Nota Se un CAD 2D ha il Clic pulsante Trasferisci in CAD [Transfer to CAD] senza che sia stata determinata in precedenza una derivazione 2D, viene passato un derivato predefinito. Per informazioni sulle opzioni di impostazione, vedere Sezione 2.1.8, “ Trasferimento al CAD (con e senza interfaccia) ”.

Eseguiamo una ricerca full-text [Full-text search] con le seguenti impostazioni:

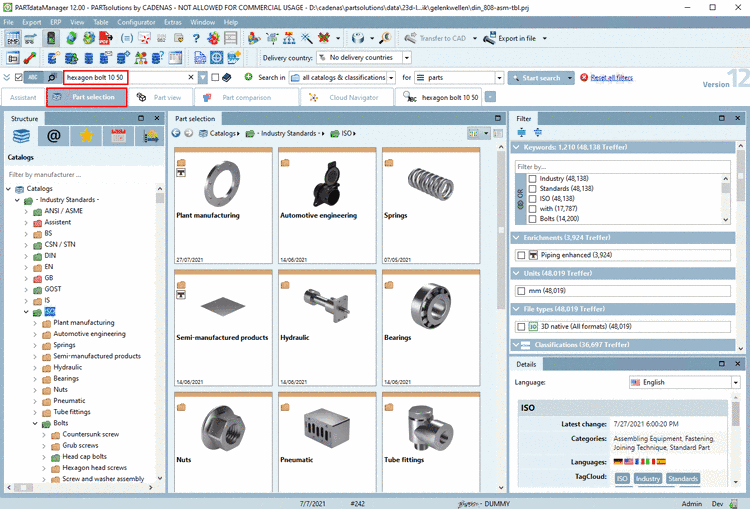

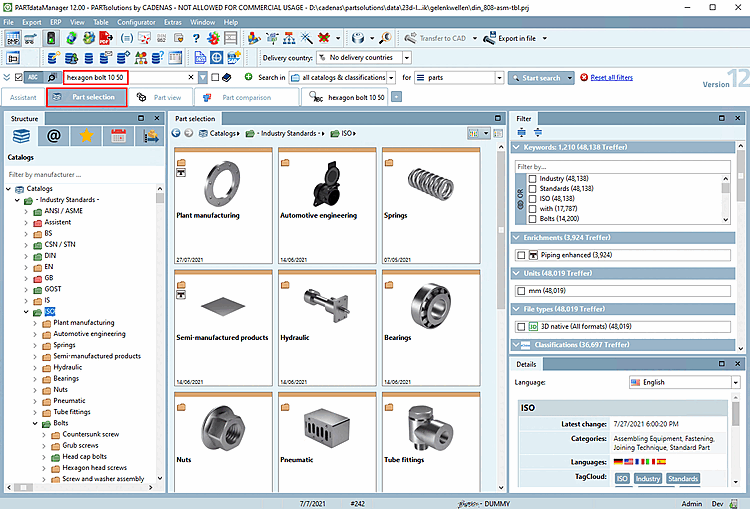

Figura 2.23. È possibile utilizzare espressioni complesse anche nel campo di immissione per la ricerca full text.

Clicca su ricerca . [Start search]

-> La vista passa all'icona Pagina della scheda Risultati della ricerca [Search results]. Di Colpi, singole parti specifiche sono già elencate. Lo riconosci al simbolo corrispondente .

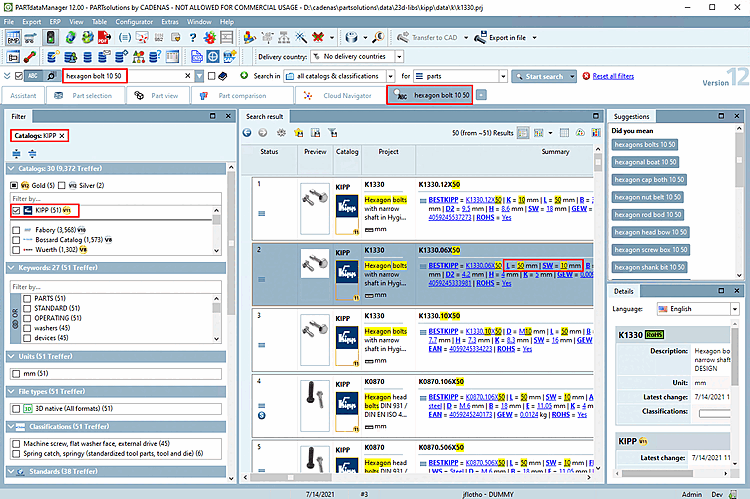

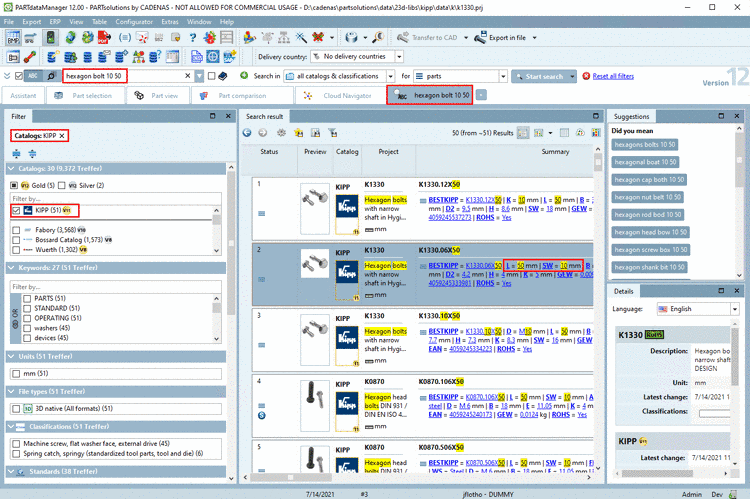

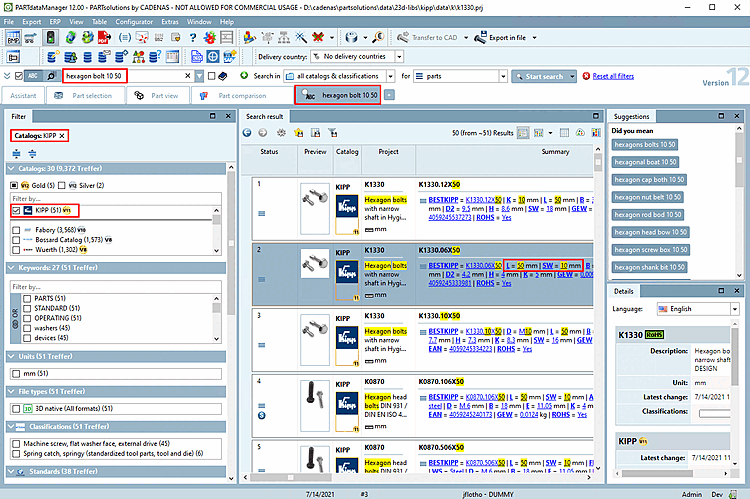

Figura 2.24. In base ai valori inseriti, i risultati della ricerca forniscono le caratteristiche desiderate.

Le variabili sono visualizzate nella colonna Riepilogo [Summary]. Si può notare che vengono visualizzate solo le singole parti che corrispondono alla specifica.

Sezione 2.1.6.7, “ Risultati della ricerca ”Vedi anche .

Nell'area di dialogo Filtro [Filter] sono disponibili numerosi filtri. In questo esempio, il filtro è stato filtrato per il produttore "Kipp". Le opzioni di filtro visualizzate vengono adattate dinamicamente ad ogni passaggio.

Ora si devono caricare due riscontri nel confronto dei componenti [Part comparison]:

Per fare ciò, fai clic sul pulsante Carica come 1° componente [Load as first part] e fare clic sull'icona Carica come 2° componente [Load as second part] per la seconda parte.

-> Si apre la finestra di aggancio del confronto dei pezzi [Part comparison]. Nella scheda è possibile vedere il numero di pezzi aperti.

Figura 2.25. I componenti possono essere trasferiti direttamente dai risultati della ricerca al confronto dei componenti.

Ora è possibile controllare i componenti caricati in molti modi. Sezione 2.1.6.10, “ Confronto tra i componenti ” Informazioni dettagliate sono disponibili su .

Fare clic sull'icona della parte desiderata Trasferimento in CAD [Export to CAD] .

-> Il componente viene trasferito al sistema CAD tramite l'interfaccia.

Sezione 1.6.2, “ Inserire dalla libreria dei pezzi standard e acquistati tramite "PARTdataManager".”Informazioni dettagliate al riguardo sono disponibili sul sito .
