1.3.5.3.  Modifica dei documenti di prodotto

Nella pagina di dialogo Modifica documenti di prodotto [Edit documents in product] è possibile aggiungere geometrie, immagini di anteprima e disegni tecnici.

Completare il processo utilizzando l'esempio dell' aggiunta di geometria [Add geometry]:

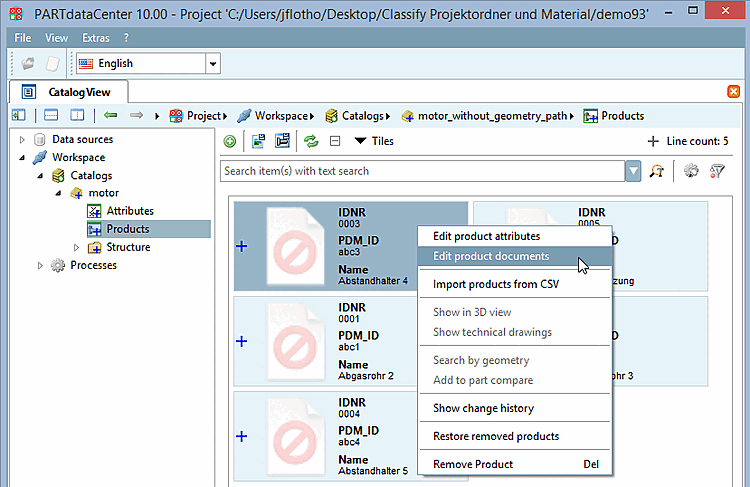

  1. Selezionare una linea di prodotti e fare clic sul comando del menu contestuale Modifica documenti di prodotto [Edit documents in product].

    Figura 1.371.

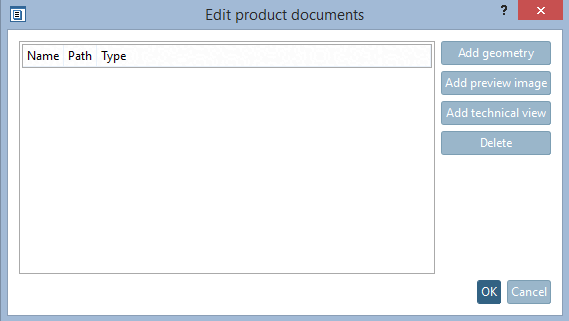

    -> Si apre l'omonima finestra di dialogo.

    Figura 1.372.

  2. Fare clic su Aggiungi geometria [Add geometry].

    -> Si apre una finestra di Explorer.

    Selezionare il documento desiderato.

    [Nota]Nota

    A questo punto è necessario selezionare un documento nativo.

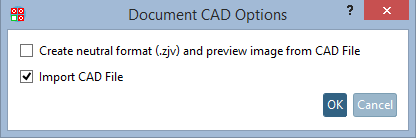

    -> Si apre la finestra di dialogo Opzioni CAD documento [Document CAD options].

  3. Attivare l'opzione Importa file CAD [Import CAD File] e fare clic su OK.

    Figura 1.373.

    [Nota]Nota

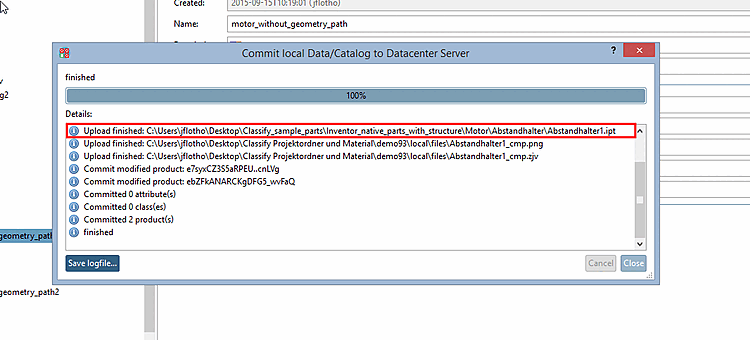

    È possibile riconoscere la differenza tra le opzioni Formato neutro (.zjv) e Crea immagine di anteprima del file CAD [Create neutral format (.zjv) and preview image from CAD File] e l'opzione Importa file CAD [Import CAD File] durante il caricamento sul server nel registro. Il documento nativo viene incluso solo con l'opzione Importa file [Import CAD File] CAD.

    Se si seleziona l'opzione Importa file CAD [Import CAD File], vengono generati anche i file .zjv e l'immagine di anteprima.

    Figura 1.374.

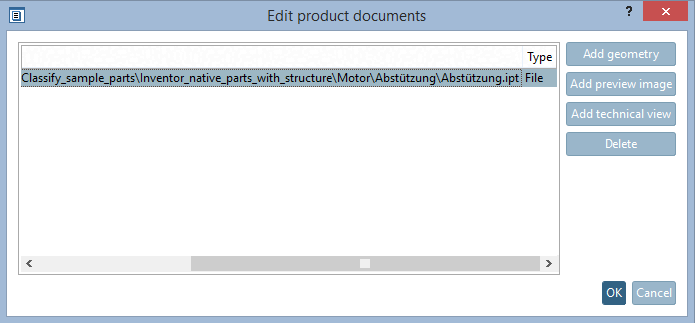

    -> Il documento viene inserito nella finestra di dialogo Modifica documenti prodotto [Edit documents in product].

    Figura 1.375.

    Chiudere la finestra facendo clic su OK.

  4. Eseguire la procedura per tutti i prodotti desiderati.

  5. Quindi fare clic su il pulsante Geometria e anteprima immagine da file CAD [Create geometry and preview from CAD Data].

    [Nota]Nota

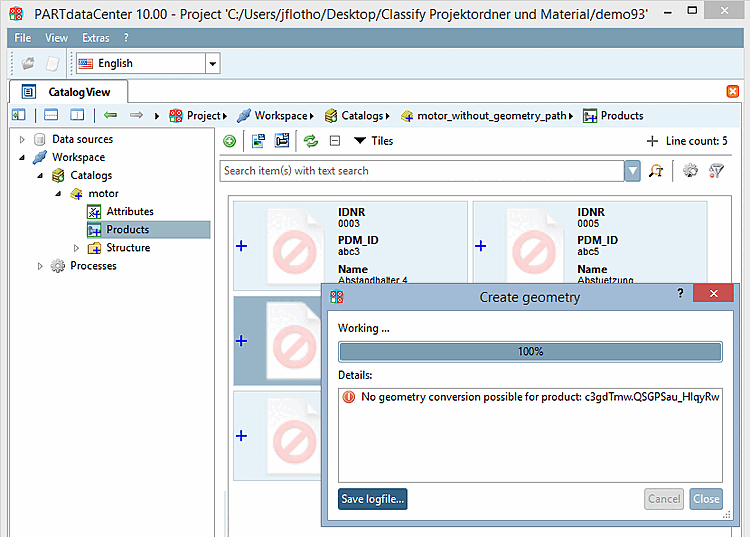

    La geometria deve essere disponibile prima di poter richiamare la funzione Crea geometria e anteprima immagine da file CAD [Create geometry and preview from CAD Data]! In caso contrario, a questo punto viene visualizzato un messaggio di errore.

    Figura 1.376.

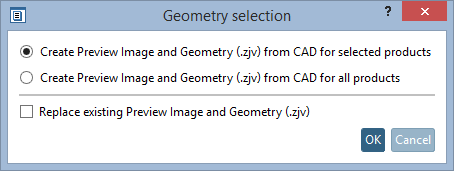

    -> Si apre la finestra di dialogo di selezione della geometria [Geometry selection].

    Figura 1.377.

  6. Selezionare l'opzione appropriata (in questo esempio, l'immagine di anteprima e la geometria (.zjv) devono essere generate solo per il prodotto selezionato) e confermare facendo clic su OK.

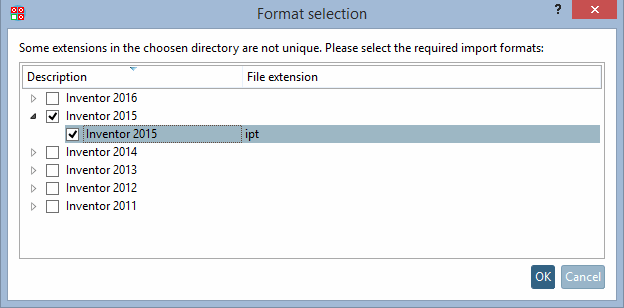

    -> Si apre la finestra di dialogo di selezione del formato.

    Figura 1.378.

    Attivare l'opzione appropriata e confermare con OK.

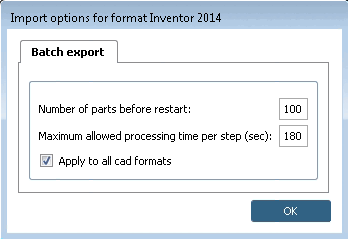

  7. Si apre una finestra di dialogo per le opzioni di esportazione batch.

    Figura 1.379.

    Di norma, si possono lasciare le impostazioni predefinite. Confermare facendo clic su OK.

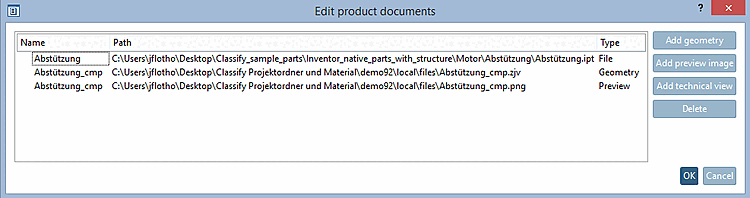

    -> Nella finestra di dialogo Modifica documenti del prodotto [Edit documents in product] vengono visualizzati i seguenti file:

    • File nativo

    • file zjv

    • File di anteprima

    Figura 1.380.

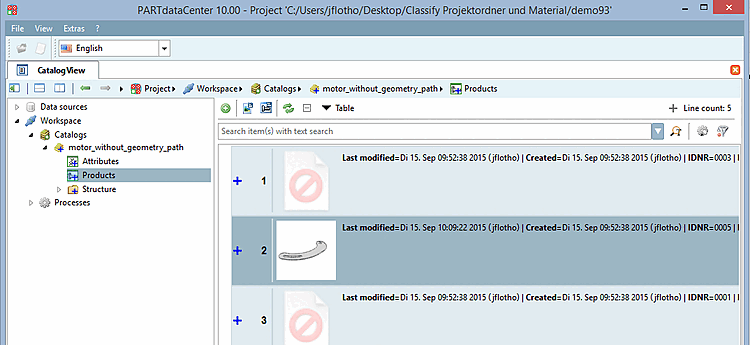

Risultato:

Il completamento del processo è riconoscibile dall'immagine di anteprima visualizzata.

Immagine di anteprima aggiunta come esempio per una riga

Figura 1.381. Immagine di anteprima aggiunta come esempio per una riga

La procedura è simile per Aggiungi disegno tecnico [Add technical view] e Aggiungi immagine di anteprima [Add preview image].

Importazione di TIFF e SVG multipagina per le viste tecniche

Quando si importano le viste tecniche di un'intera classe (prj) o di un singolo record di dati, è possibile utilizzare anche TIFF e SVG multipagina.

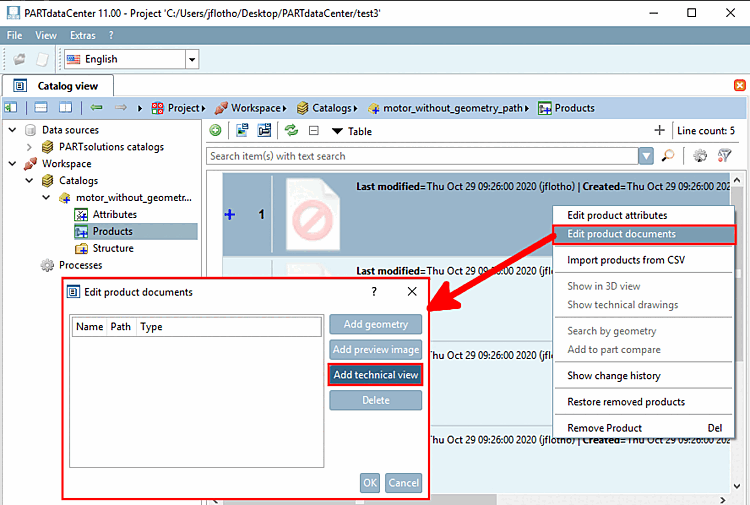

La chiamata viene effettuata in PARTdataCenter tramite il comando del menu contestuale Modifica documenti di prodotto [Edit documents in product] -> Aggiungi disegno tecnico [Add technical view].

Modifica documenti di prodotto [Edit documents in product] -> Aggiungi disegno tecnico [Add technical view]

Figura 1.382.  Modifica documenti di prodotto [Edit documents in product] -> Aggiungi disegno tecnico [Add technical view]

Tuttavia, ciò richiede l'installazione di ImageMagick, che viene utilizzato per convertire i file aggiunti in formato PNG.

Per il Per convertire da SVG, inserisci il seguente blocco in $(Cadenas_user)/partdatacenter.cfg e regolare il percorso di ImageMagick in base alla loro installazione.

[conversion:svg]
program=C:\Program Files\ImageMagick-7.0.10-Q16-HDRI\magick.exe %path% %targetpath%
format=png

(%targetpath% è un segnaposto per il file temporaneo che viene generato dal codice).
