1.1.6.  Ricerca per dimensione - Assegnazione automatica in base a informazioni standard come numero standard, dimensione, materiale, ecc.

1.1.6.1. Ricerca per dimensione dalla A alla Z
1.1.6.1.1. Preparazione - Rimuovere le assegnazioni esistenti
1.1.6.1.2. Aggiungere un nuovo processo e le impostazioni
1.1.6.1.3. Risultato
1.1.6.1.4. Esportazione nel LinkDB
1.1.6.2. Impostazioni facoltative nel nodo "Filtro di classe" (dati in un campo)
1.1.6.3. Impostazioni facoltative del nodo "Line Finder NENN
[Nota]Nota

Di norma, con la procedura guidata si completano le operazioni in modo più rapido e semplice. Vedere Sezione 1.1.5, “ Ricerca per quote (con "Assegnazione guidata articoli" per i pezzi standard)”.

Per effettuare una ricerca dimensionale, caricare il modello corrispondente.

  1. Per fare ciò, fai clic sull'icona Carica modello predefinito.

  2. Selezionare l'opzione di ricerca delle dimensioni [Dimension search] nella finestra di dialogo Selezione del modello di conduttura.

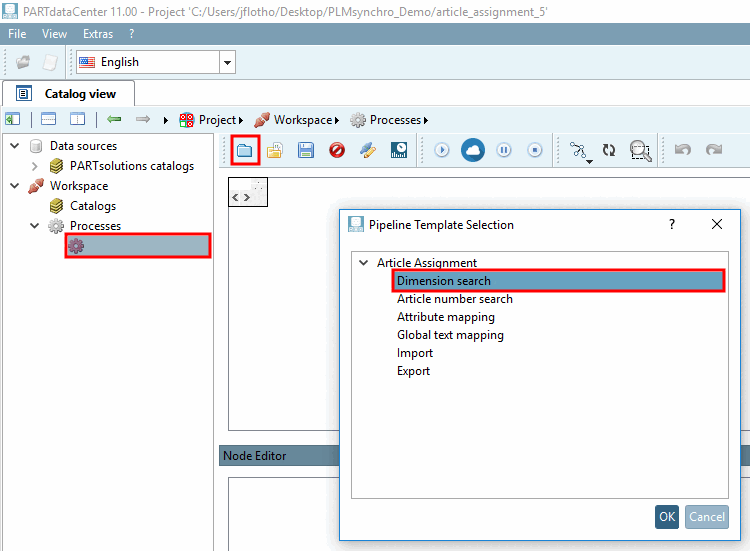

    Carica il modello per la ricerca delle dimensioni [Dimension search]

    Figura 1.78. Carica il modello per la ricerca delle dimensioni [Dimension search]

[Nota]Nota

Il prerequisito per l'utilizzo del modello di ricerca delle quote [Dimension search] è che i valori necessari per identificare la caratteristica specifica di un pezzo siano elencati in una colonna contenente le informazioni corrispondenti.

Nel catalogo delle norme, la variabile NENN contiene di solito esattamente le variabili necessarie per identificare in modo univoco una caratteristica (linea). Nel caso di una vite, ad esempio, si tratta del diametro e della lunghezza, che si riflettono nella descrizione della linea (M20x30).

Questo esempio utilizza 19 specifiche da DIN 912 a DIN 915 (vedere il file CSV adiacente) e intende fornire una panoramica di una procedura standard completa basata sul modello di ricerca delle dimensioni [Dimension search].

I parametri decisivi si trovano nelle colonne Standard, Dimensioni e Materiale.

Numero e dimensioni standard (NENN) come parametri di identificazione

Figura 1.79. Numero e dimensioni standard (NENN) come parametri di identificazione

Identnummer;Beschreibung;Norm;Abmessung;Material
1;Gewindestift DIN 913 ;DIN 913;M20X25;Stahl
2;Gewindestift DIN 913 ;DIN 913;M20X27;Stahl
3;Gewindestift DIN 913 ;DIN 913;M20X30;Stahl
4;Gewindestift DIN 913 ;DIN 913;M20X30;Kupfer
5;Gewindestift DIN 913 ;DIN 913;M20X35;Stahl
6;Gewindestift DIN 913 ;DIN 913;M20X40;Stahl
7;Gewindestift DIN 914;DIN 914;M20X25;Stahl
8;Gewindestift DIN 914;DIN 914;M20X30;Stahl
9;Gewindestift DIN 914;DIN 914;M20X35;Stahl
10;Gewindestift DIN 914;DIN 914;M20X40;Stahl
11;Gewindestift DIN 915;DIN 915;M20X25;Stahl
12;Gewindestift DIN 915;DIN 915;M20X30;Stahl
13;Gewindestift DIN 915;DIN 915;M20X35;Stahl
14;Gewindestift DIN 915;DIN 915;M20X40;Stahl
15;Zylinderschraube DIN 912;DIN 912;M20x30;Stahl
16;Zylinderschraube DIN 912;DIN 912;M20x1.5x30;Stahl
17;Zylinderschraube DIN 912;DIN 912;M20x35;Stahl
18;Zylinderschraube DIN 912;DIN 912;M20x1.5x35;Stahl
19;Zylinderschraube DIN 912;DIN 912;M100x315;Stahl;
