1.4.1.4.8. "Nodo "Esportatore PARTsolutions

"Nodo "Esportatore PARTsolutions

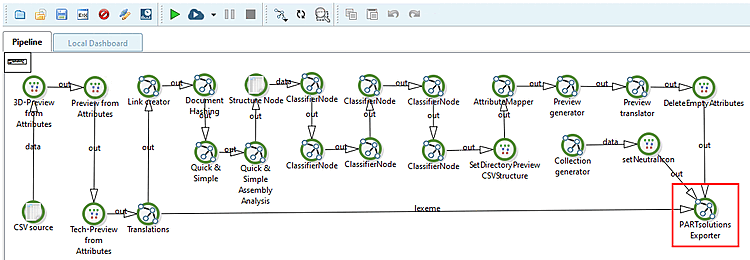

Figura 1.491. "Nodo "Esportatore PARTsolutions

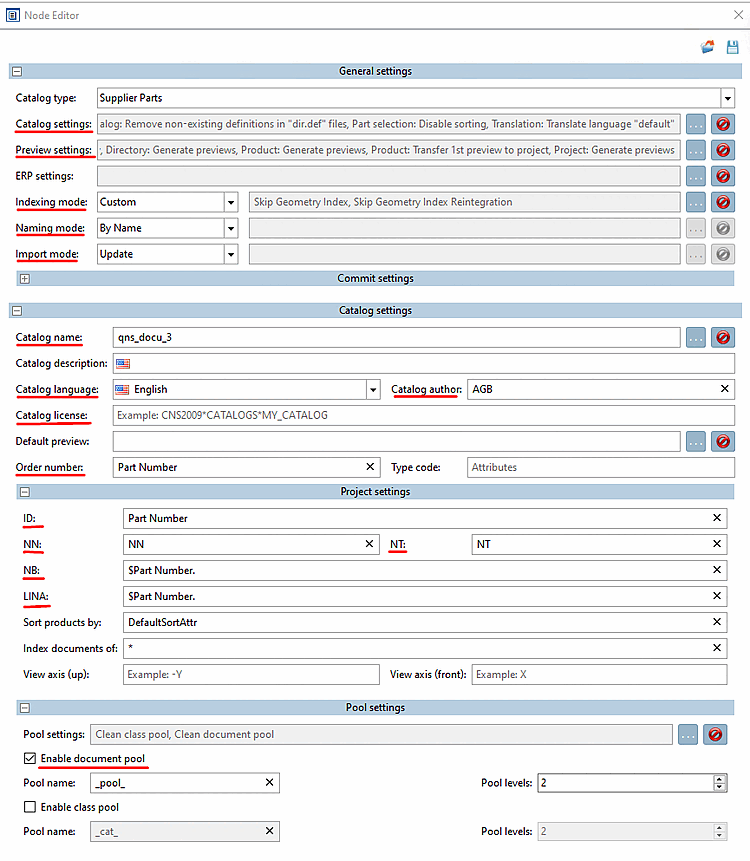

Figura 1.492.

  • Impostazioni generali:

    • Impostazioni del catalogo:

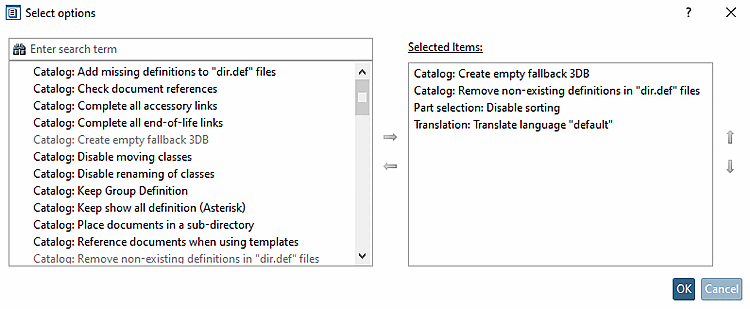

      "Finestra di dialogo "Seleziona opzioni

      Figura 1.493. "Finestra di dialogo "Seleziona opzioni

      Di solito si utilizzano le seguenti impostazioni:

      • Catalogo: Creare un 3DB di riserva vuoto:

      • Catalogo: Rimuovere le definizioni non esistenti nei file "dir.def": quando si apportano modifiche, è buona norma rimuovere ciò che non esiste più.

      • Selezione dei pezzi: Disabilitare l'ordinamento: Nessuna modifica per le importazioni ripetute

      • Traduzione: Tradurre la lingua "default":

    • Impostazioni di anteprima: utilizzare le seguenti impostazioni per visualizzare l'anteprima di directory, prodotti e progetti.

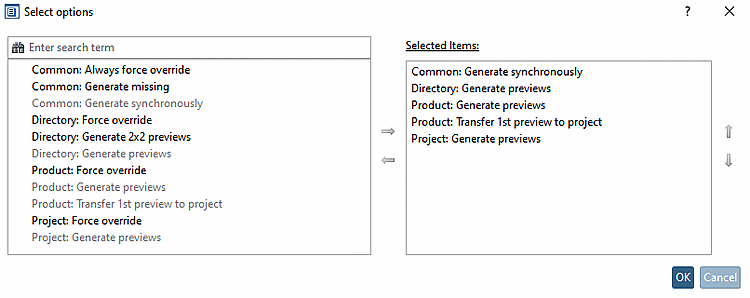

      "Finestra di dialogo "Seleziona opzioni

      Figura 1.494. "Finestra di dialogo "Seleziona opzioni

    • Modalità di indicizzazione: selezionare "Personalizzato" ed eseguire le seguenti impostazioni per accelerare il processo di importazione. Gli indici possono essere generati anche in seguito in PARTadmin.

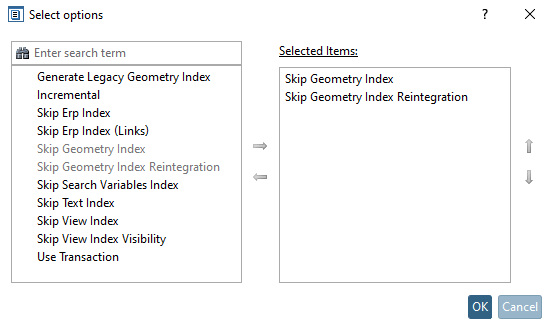

      "Finestra di dialogo "Seleziona opzioni

      Figura 1.495. "Finestra di dialogo "Seleziona opzioni

    • Modalità di denominazione: Per nome

    • Modalità di importazione: Aggiornamento

  • Impostazioni del catalogo:

    • Nome catalogo: inserire il nome del catalogo desiderato. È possibile utilizzare nomi di catalogo diversi per scopi di prova.

    • Lingua del catalogo: inglese

    • Autore del catalogo: AGB

    • Licenza del catalogo: non richiede una voce, poiché viene utilizzata la chiave del catalogo.

    • Numero d'ordine: inserire il nome della colonna per il numero d'ordine.

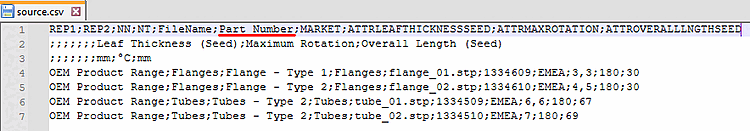

      Figura 1.496.

  • Impostazioni del progetto:

    • ID: utilizzare il numero d'ordine, che è unico per ogni riga. Quindi nell'esempio "Numero di parte".

    • NN: utilizzare il numero standard "NN".

    • NT: utilizzare il testo standard "NT".

    • NB: Utilizzare il numero d'ordine perché è unico per ogni riga. Quindi nell'esempio "$Numero di parte".

    • LINA: Utilizzare il numero d'ordine. Quindi nell'esempio "$Numero di parte".

  • Impostazioni della piscina:

    • Abilita pool di documenti: questa opzione deve essere attivata per ridurre le dimensioni del catalogo. La stessa geometria viene importata una sola volta.
