1.1.1.2.2.5. Vista 3D: Piano di sezione con tratteggio

Nella vista 3D finora, in modalità taglio, non veniva visualizzata alcuna griglia.

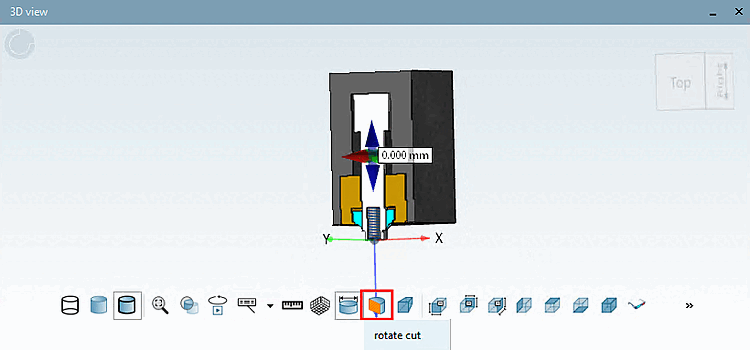

Piano di sezione senza tratteggio

Figura 1.21. Piano di sezione senza tratteggio

Ora, con la versione V12.14, il piano di taglio può essere visualizzato anche con tratteggio.

Nella finestra di dialogo delle impostazioni di PARTdesigner è possibile effettuare alcune regolazioni specifiche.

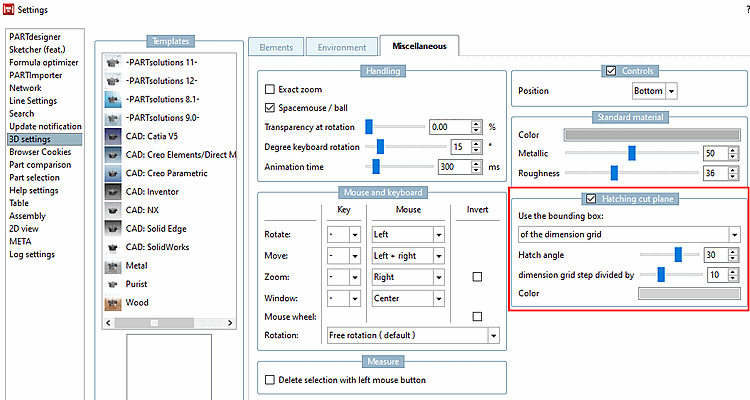

PARTdesigner > Menu Strumenti [Extras] > Impostazioni... [Settings...] > Impostazioni 3D [3D settings] > Piano di taglio del tratteggio [Hatching cut plane]

Figura 1.22.  PARTdesigner > Menu Strumenti [Extras] > Impostazioni... [Settings...] > Impostazioni 3D [3D settings] > Piano di taglio del tratteggio [Hatching cut plane]

Piano di taglio con tratteggio [Hatching cut plane]: Attivato / disattivato

  • Utilizzare un riquadro di delimitazione [Use the bounding box] da

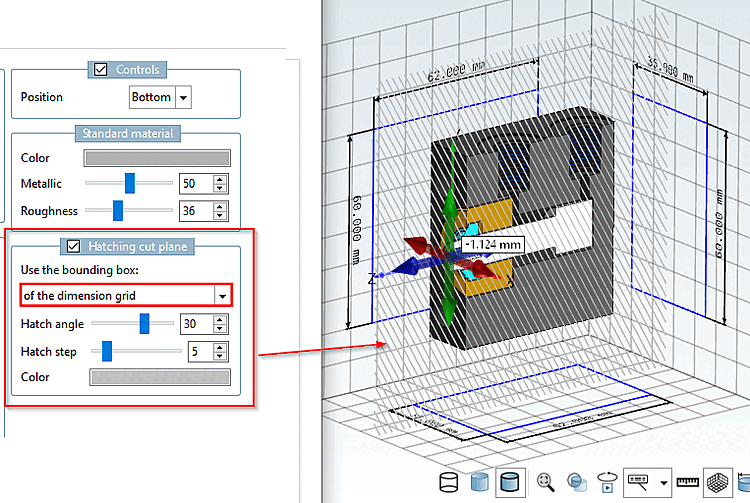

    • Reticolo di quotatura

      Figura 1.23.

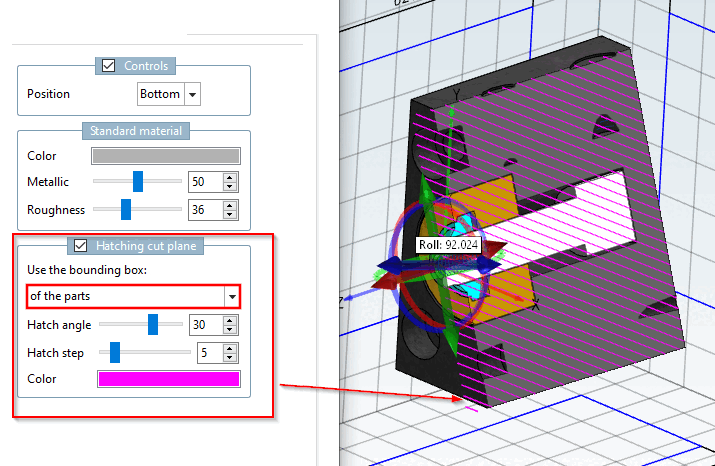

    • Parte

      Figura 1.24.

  • Angolo di tratteggio

  • Distanze tra le tratteggiature

  • Colore
