5.12.11.1.3. Informazioni di base sull'orientamento dei componenti e degli assi

5.12.11.1.3.1. Impianto di progetto

Quando si crea il progetto, l'allineamento corretto degli assi deve essere già preso in considerazione selezionando il modello corretto.

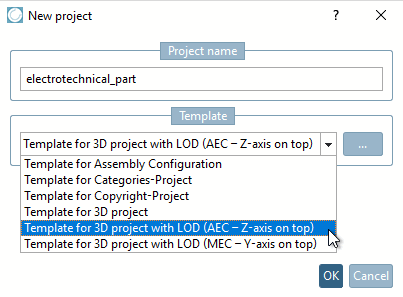

Figura 5.1086. Modello per progetto 3D con LOD (AEC - asse Z superiore) [Template for 3D project with LOD (AEC – Z-axis on top)]

Risultato:

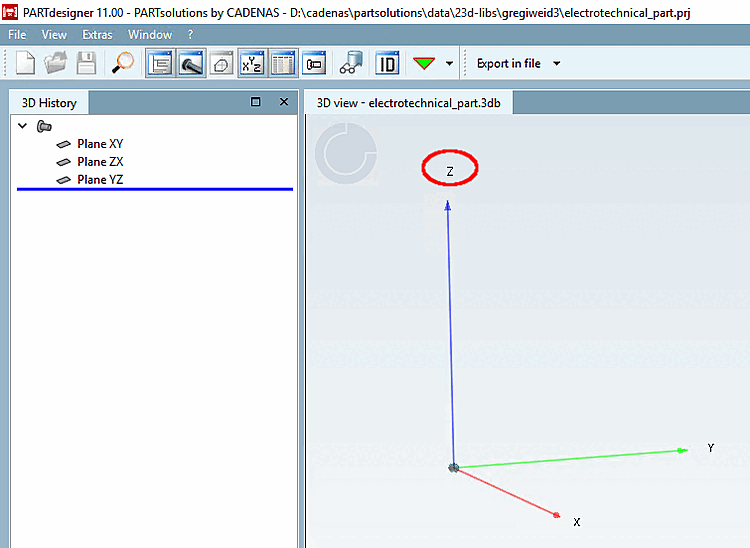

Figura 5.1087. Modello per progetto 3D con LOD (AEC - asse Z superiore) [Template for 3D project with LOD (AEC – Z-axis on top)]
