5.12.11.1.3. Grundsätzliche Hinweise zu Bauteilorientierung und Achsenorientierung

5.12.11.1.3.1. Projektanlage

Bei der Projektanlage sollte die korrekte Achsenausrichtung bereits durch die Auswahl des richtigen Templates berücksichtigt werden.

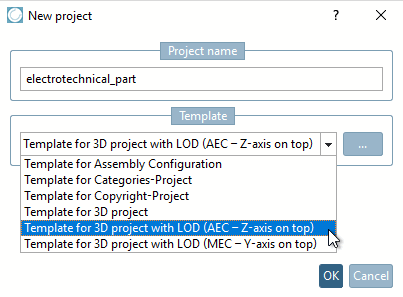

Vorlage für 3D-Projekt mit LOD (AEC – Z-Achse oben) [Template for 3D project with LOD (AEC – Z-axis on top)]

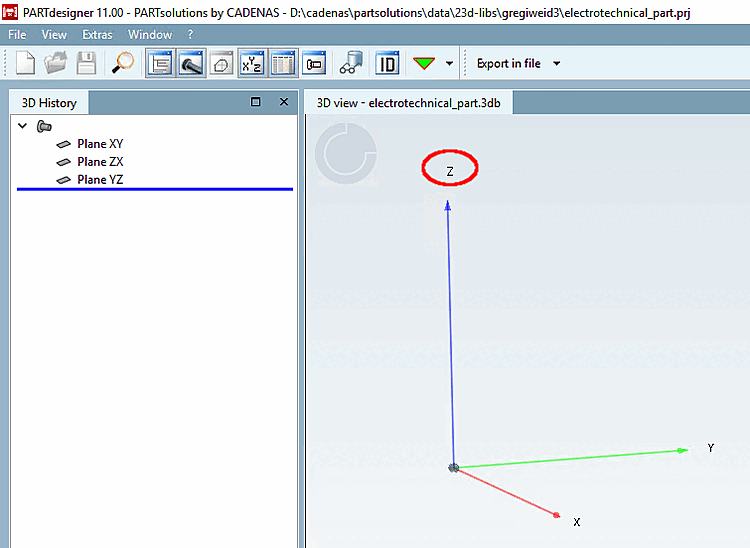

Ergebnis:

Vorlage für 3D-Projekt mit LOD (AEC – Z-Achse oben) [Template for 3D project with LOD (AEC – Z-axis on top)]
