Mit Multi CAD Daten für MCAD und ECAD aus einer einzigen Datenquelle zum digitalen Zwilling

Wie Komponentenhersteller ihre digitalen Produktdaten auch für gängige CAE Systeme wie Zuken e3.series, EPLAN, NX Electrical, Automation Designer oder AutoCAD Electrical zur Verfügung stellen können

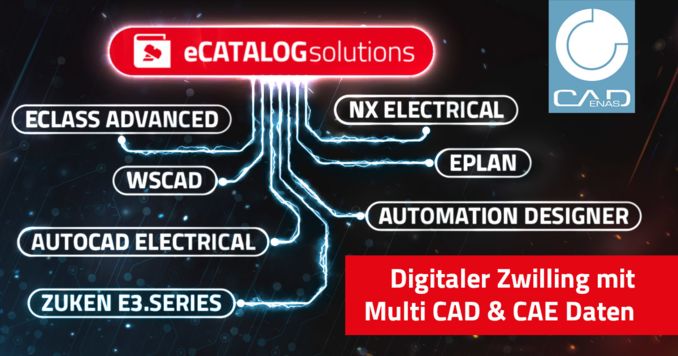

Komponentenherstellern bietet die CADENAS GmbH wichtige Unterstützung bei der Umsetzung ihrer Digitalisierungsstrategie: Bauteilinformationen können mit einem Elektronischen Produktkatalog der eCATALOGsolutions Technologie zentral verwaltet und dabei so angereichert werden, dass diese neben den CAD Daten für die mechanische Konstruktion auch zusätzlich umfangreiche Unterstützung bei der Elektroplanung bieten. So lassen sich mit wenig Aufwand digitale Produktdaten für die Elektroplanung in nativen Formaten für gängige CAE Systeme wie beispielsweise Zuken e3.series, EPLAN, NX Electrical Routing, Siemens Automation Designer, AutoCAD Electrical, ECLASS ADVANCED und WSCAD bereitstellen. Für eine maximale Abdeckung der am Markt verfügbaren Elektroplanungstools arbeitet CADENAS an der Anbindung weiterer Systeme.

Interdisziplinäre, hochwertige Produktdaten als Voraussetzung für den digitalen Zwilling

Die Bereitstellung von interdisziplinären Produktdaten ist für Komponentenhersteller im Zeitalter der Digitalisierung längst zur Pflicht geworden. Die Anforderungen an digitale Konstruktionsdaten für den Maschinenbau unterscheiden sich jedoch deutlich von denen der Elektroplanung. Während in der mechanischen Konstruktion die 3D Außenkontur einer Komponente eine zentrale Rolle einnimmt, ist diese im Bereich Elektrotechnik weitestgehend vernachlässigbar. Vielmehr benötigen Elektroingenieure bei der Wahl des geeigneten Bauteils Informationen über Schaltplan-Symbole, Anschlüsse, Bauteiltypen (Stecker, Kabel, Standardkomponente, Klemme etc.) oder Parent-Child-Beziehungen. Die Bauteilinformationen müssen Informationen darüber liefern, wie die verbauten Komponenten richtig zueinander zu dimensionieren sind oder welche Stecker miteinander kompatibel sind. Werden diese Informationen nicht mit der digitalen Komponente zur Verfügung gestellt, müssen Elektroingenieure diese zeitaufwendig über verschiedene Quellen manuell zusammentragen.

Die fachbereichsübergreifende Bereitstellung von digitalen Konstruktionsdaten war bisher für Komponentenhersteller nur aufwendig umsetzbar. Mit Hilfe der Lösung für digitale Produktkataloge von CADENAS lassen sich technische Bauteile mit elektrischer Funktion ohne Systembruch mit allen notwendigen CAD und CAE Informationen zum digitalen Zwilling anreichern:

„Bereits in der Vergangenheit haben wir unsere Kunden nicht nur bei der CAD-, sondern auch in der CAE-Planung mit umfangreichen technischen und kaufmännischen Produktdaten unterstützt. Diese wurden zum Teil inhouse, zum Teil gemeinsam mit externen Dienstleistern erstellt. Das Aktualisieren der Produktdaten war dabei jedoch zeitaufwändig und fehleranfällig, da zum einen diverse Datenquellen, zum anderen aber auch verschiedene Ausgabeformate unterstützt werden mussten“, erklärt Simone Brinkmann-Tewes, Head of Smart Data Engineering bei der WAGO Kontakttechnik GmbH & Co. KG. „Mit der Lösung von CADENAS sammeln wir jetzt alle notwendigen Informationen an einer zentralen Stelle und bereiten sie dort bei Bedarf weiter zum standardisierten ECLASS ADVANCED Format auf. Dadurch können wir gewährleisten, dass die digitalen Produktdaten für alle gängigen CAD und CAE Systeme als digitaler Zwilling auf einem konsistenten und aktuellen Stand sind. So decken wir die Kundenbedürfnisse optimal ab und können zukünftig auch flexibel auf neue Anforderungen reagieren.“

Semiautomatische Generierung von CAE Daten basierend auf ECLASS ADVANCED

Damit Hersteller ihre Produktdaten zusätzlich für CAE Systeme wie EPLAN, NX Electrical Routing, Siemens Automation Designer, Zuken e3.series, autoCAD Electrical, ECLASS ADVANCED und WSCAD aufbereiten können, genügt ein Elektronischer Produktkatalog von CADENAS. Die darin vorhandene Datenbasis des digitalen Katalogs lässt sich dabei einfach semiautomatisch um Informationen für die Elektroplanung anreichern. Sind die Bauteildaten beispielsweise bereits nach dem ECLASS ADVANCED Standard klassifiziert, kann auf diese vorhandenen Informationen zurückgegriffen werden. Hierüber lassen sich die notwendigen Attribute der Komponente, wie etwa Stromstärke oder Anzahl der Pins, korrekt ableiten und für die Anreicherung der CAE Daten nutzen.

Diesen Vorteil weiß auch Josef Schmelter, Master Specialist Classification bei der PHOENIX CONTACT GmbH & Co. KG, zu schätzen: „Wir haben unsere Produkte in unserem PIM System bereits mit ECLASS ADVANCED klassifiziert. Diesen Produktdatenstand importieren wir einfach in den digitalen Produktkatalog von CADENAS. Auf diesem Weg können wir unsere digitalen Komponenten für sämtliche CAD und CAE Systeme aus einer Datenbank generieren. Die Multi CAD Fähigkeit unseres digitalen Produktkatalogs sorgt dafür, dass wir sowohl unseren Kunden aus dem Bereich Maschinenbau als auch der Elektroplanung einen wertvollen Service zur Verfügung stellen können und uns dabei nur noch auf ECLASS, als einzigen Datenstandard, konzentrieren müssen.“

Die Wichtigkeit bereichsübergreifender Konstruktionsdaten hat auch der Hersteller für Produkte im industriellen Umfeld von Energie, Signalen und Daten Weidmüller früh erkannt: „Die Lösung von CADENAS sorgt für einen optimierten Prozess bei der Bereitstellung unserer digitalen Produktdaten“, erklärt Sven Köcher, Head of Product Information Management bei der Weidmüller Interface GmbH & Co. KG. „Wir verstehen Daten als digitales Produkt von Weidmüller und klassifizieren unsere Produkte schon im Entstehungsprozess nach dem Industriestandard ECLASS ADVANCED. Durch den Import dieser klassifizierten Produktinformationen in die Produktdatenbank von CADENAS lassen sich so umfangreiche CAD und CAE Daten erzeugen, die wir interdisziplinär bereitstellen können. Davon profitiert der Endanwender, denn wir sorgen mit hochwertigen Daten für eine durchgängige Prozesskette im Engineering unserer Kunden“.

Bereitstellung von CAE Daten auch ohne vorhandene Klassifizierung einfach möglich

Auch Hersteller, die ihre Produktdaten derzeit noch nicht oder nur teilweise mit dem ECLASS ADVANCED Standard klassifiziert haben, können ihren Kunden mit wenig Aufwand hochwertige CAE Daten zur Verfügung stellen. Die Metadaten bzw. Attribute können seitens des Komponentenherstellers etwa in einer Exceltabelle bereitgestellt werden. CADENAS erzeugt mit seiner Lösung darauf basierend nicht nur einen umfassenden digitalen Produktkatalog, sondern liefert gleichzeitig sauber klassifizierte Produktdaten. Die so durch CADENAS klassifizierten Bauteile entsprechen dabei dem ECLASS ADVANCED Standard und können direkt in das PIM System des Herstellers eingespeist werden.

Diese Möglichkeit hat auch den Spezialisten für elektrische und elektronische Verbindungen, Harting überzeugt: „Unsere Produktdaten werden bei unseren Kunden sowohl in der mechanischen- als auch in der elektrischen Entwicklung verwendet. Daher war es für uns wichtig, dass unsere Produktdaten auch für die Elektrokonstruktion in verschiedenen Standards optimal zur Verfügung stehen“, so Andreas Wedel, Director Competence Center Digital Transformation bei der Harting Technologiegruppe. „Durch die Unterstützung von CADENAS konnte das problemlos umgesetzt werden. Wir konnten einfach unsere vorhanden Produktdaten bereitstellen und CADENAS hat die Daten gemäß der Anforderung sauber angereichert und klassifiziert. Mit diesen Daten lassen sich jetzt umfangreiche ECAD und MCAD Daten generieren. So decken wir die Bedürfnisse unserer Kunden nun auch in der Elektroplanung umfänglich ab.“

Exzellenter Kundenservice sorgt für deutliche Steigerung bei der Vermarktung

Durch die Bereitstellung von intelligenten MCAD und ECAD Daten, die auf die jeweiligen Kundenbedürfnisse zugeschnitten sind, bieten Komponentenhersteller einen wertvollen Service. Ingenieure wollen sich in erster Linie auf die Entwicklung innovativer Produkte konzentrieren, weshalb die Wahl in der Regel auf Hersteller fällt, die hochwertige Produktdaten mit allen notwendigen Informationen zur Verfügung stellen. Das erspart sowohl die zeitintensive Recherche, als auch aufwendige Rückfragen zur korrekten Produktkonfiguration beim Anbieter.

Mit einem digitalen Produktkatalog der eCATALOGsolutions Technologie von CADENAS setzen Hersteller deshalb im Hinblick auf die Umsetzung eines digitalen Zwillings auf eine zukunftssichere Lösung für ihre Produktdaten. Aus einer zentralen Datenbank lassen sich MCAD, ECAD und BIM Daten in über 150 nativen Formaten online bereitstellen. Darüber hinaus unterstützt CADENAS auch bei der effizienten Vermarktung der Komponenten: Die digitalen Produktdaten stehen nicht nur auf der Webseite des Herstellers zum Download zur Verfügung, sondern werden über online Plattformen wie 3Dfindit.com bzw. PARTcommunity einem Potenzial von etwa 24 Millionen Ingenieuren, Einkäufern, Planern und Architekten zum Download angeboten. Über diese Kanäle wurden im Jahr 2019 weltweit über 405 Millionen Downloads von 3D CAD & BIM Modellen verzeichnet. Etwa 87 % dieser Downloads führen laut Umfragen zu gekauften Produkten.

Sie wollen Ihren Kunden CAD & CAE Daten aus einer Hand anbieten? Kontaktieren Sie uns!
