2.3.7.9. NX : Adapter le dialogue de placement par macro

2.3.7.9.1. Procédure pour l'utilisation de NX sans PDM

Assurez-vous que le modèle de macro correct se trouve dans ifugnx.cfg est actif et effectue un placement avec une pièce de test. Dans Idéalement, tous les paramètres du modèle sont déjà comme vous le souhaitez. en fait. Dans ce cas, il n’y a pas besoin d’un Adaptations.

Sinon, suivez les étapes du guide suivant.

Ouvrez une session NX vide.
Sélectionnez "Model" ou "Assembly".
Assurez-vous que "Solid-Layer (par défaut 27)" est activé.

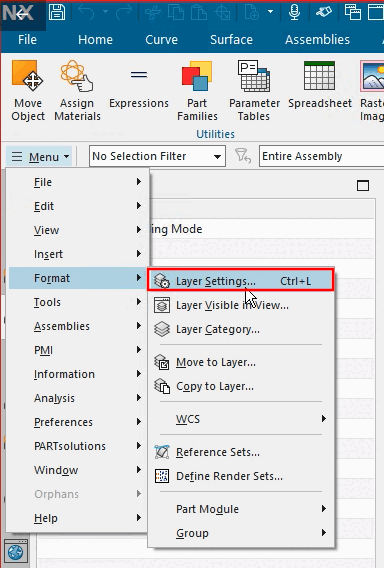

Menu -> Format -> Paramètres de la couche

Couche 27 activée
Exécutez un placement à titre d'essai. Vous ne devriez alors pas faire d'erreur lors de l'enregistrement de la macro.
Ouvrez un nouveau modèle.
Démarrez l'enregistrement de la macro.

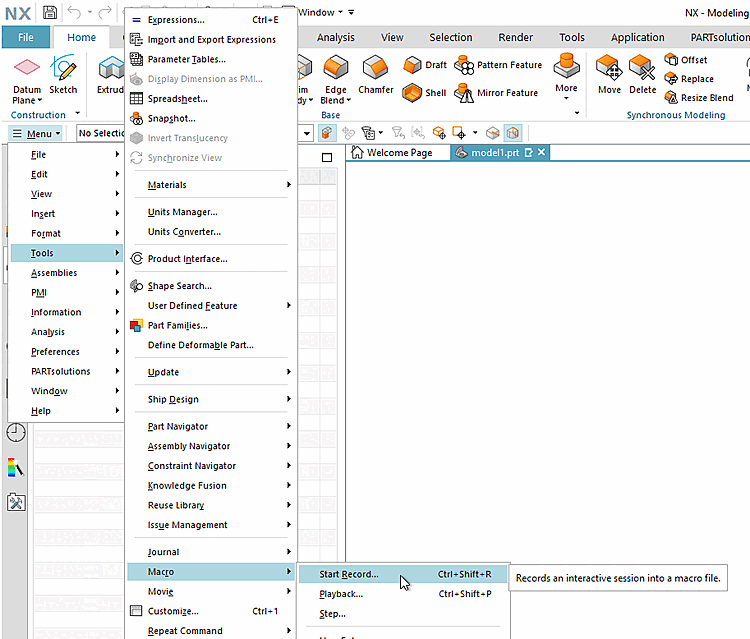

Menu -> Outils -> Macro -> Démarrer l'enregistrement...

Déterminez l’emplacement et le nom du fichier pour la macro et confirmez avec OK. Enregistrer la macro sur Il est préférable d’aller directement dans l’annuaire prévu à cet effet sous ...\iface\unigraphics\shared\macro\cns_place_....macro.

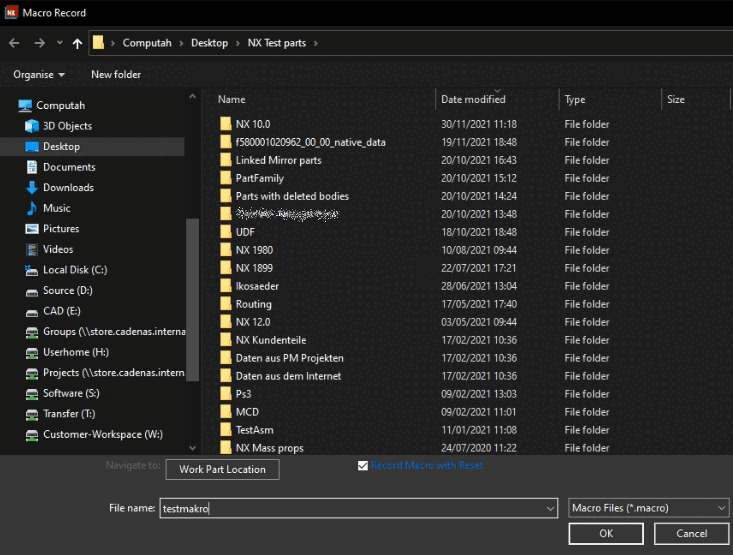

Dialogue "Macro Record

-> L'enregistrement démarre immédiatement.

Remarque
Chaque pression de touche est décisive ! Si une erreur se produit, veuillez interrompre l'enregistrement et le recommencer complètement !

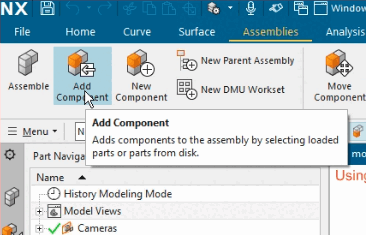

1. Cliquez sur Add Component.

  -> La boîte de dialogue Add Component s'ouvre.

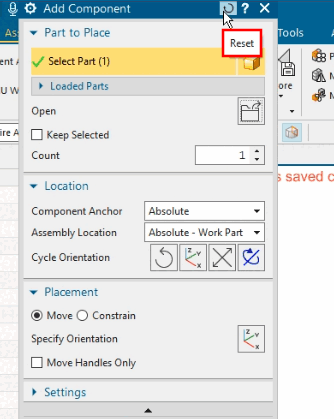

2. Cliquez sur Réinitialiser.
3. Cliquez sur le bouton Open.
  -> La boîte de dialogue Part Name s'ouvre.

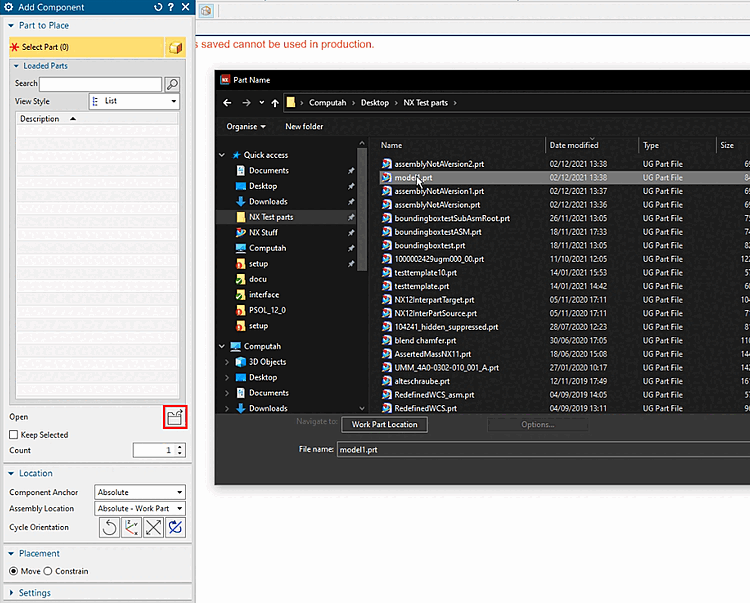

  Sélectionnez n'importe quelle partie (pas d'assemblage).

  Sélectionner une partie

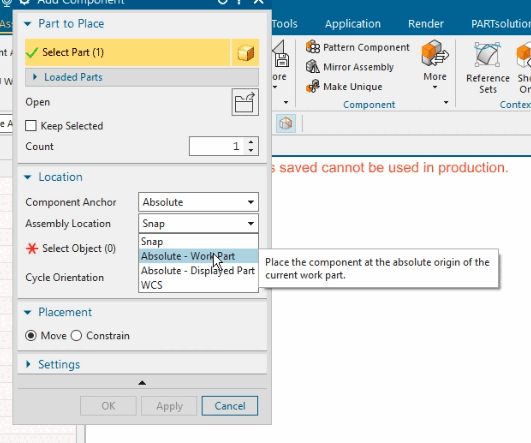

4. Ouvrez la zone de liste sous Assembly Location et sélectionnez Absolute - Work Part.

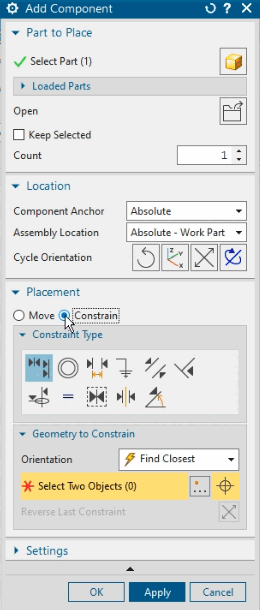

5. Facultatif : changez le paramètre sous Placement de "Move" à "Constrain".

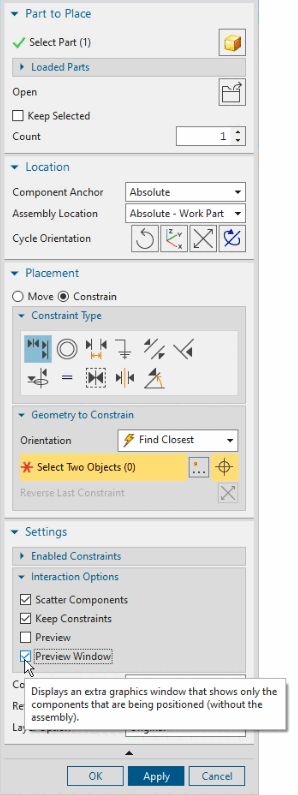

6. Facultatif : sous Settings -> Interaction Options, désactivez l'option Preview et activez Preview Window.

  "Fenêtre d'aperçu" activée
7. Pour finir, ne cliquez PAS sur OK.
Terminer l'enregistrement de la macro.
Vérifier la macro :
1. Cliquez sous Menu -> Tools -> Macro sur Playback....

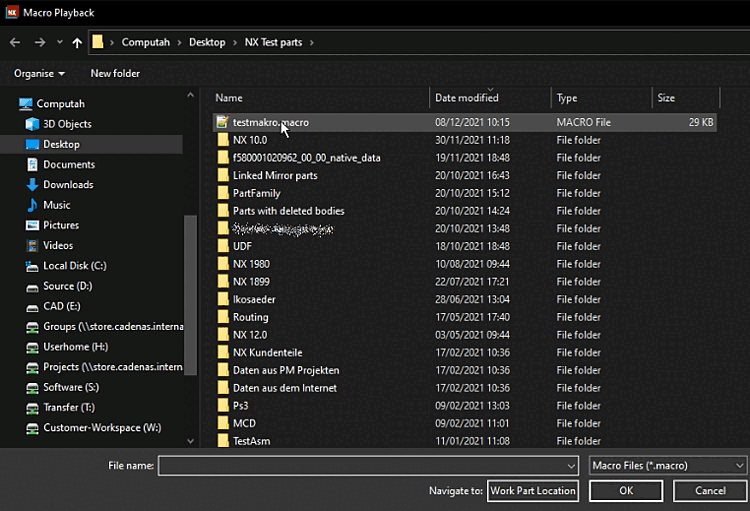

  Menu -> Outils -> Macro -> Lecture...
2. Dans la boîte de dialogue Macro Playback, sélectionnez la macro que vous avez créée précédemment.

  Menu -> Outils -> Macro -> Lecture...
Ne continuez que si tout s'est passé comme vous le souhaitez jusqu'ici.

Modifier une macro

Lors de l'enregistrement de la macro, une pièce d'exemple concrète a été utilisée. Ce sont précisément les endroits qui contiennent des références à cette pièce qui doivent maintenant être remplacés par des caractères génériques.

Ouvrez la macro enregistrée.

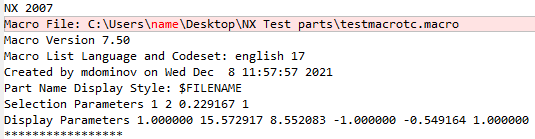

Supprimez éventuellement votre nom d'utilisateur et remplacez-le par exemple par "administrator". (N'a pas d'importance pour la fonctionnalité).

Cherchez l'endroit avec FILE_BOX et MULTI_SELECT (assez à la fin de la macro).

FILE_BOX -2,@@@D:\cadenas\partsolutions\data\pool\ugnx\16212479780_3211281_
 Supplier dependence.prt@@@
D:\cadenas\partsolutions\data\pool\ugnx\*.prt@@@ 0 ! Part Name
   MULTI_SELECT: D:\cadenas\partsolutions\data\pool\ugnx\16212479780_3211281_
 Supplier dependence.prt

et remplacez ces deux lignes par les suivantes :

FILE_BOX -2,@@@<<CNS_FILENAME>>@@@<<CNS_DIRNAME>>*.PRT@@@ 0 ! Part Name
   MULTI_SELECT: <<CNS_FILENAME>>

Un peu en dessous de la partie en cours d'édition, vous trouverez une entrée avec le nom de fichier de la partie de test utilisée pour l'enregistrement de la macro.
exemple :
```
ASK_ITEM 71172097 (1 STRN 0) = "16212479780_3211281_SUPPLIER DEPENDENCE"  !
 Component Name
```
Supprimez le nom du fichier, c'est-à-dire l'entrée entre les guillemets, en les laissant.
```
ASK_ITEM 71172097 (1 STRN 0) = ""  ! Component Name
```

En option, vous pouvez également supprimer les lignes suivantes à la fin du fichier.

WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510

Définir la macro de placement dans ifugnx.cfg

Remarque

Cette étape doit être effectuée manuellement, y compris pour la version 1926 de NX, mais elle est automatique pour les versions ultérieures, de sorte qu'il n'est pas nécessaire d'intervenir manuellement à ce stade, sauf si la macro est enregistrée pour une sous-version spécifique de NX.

Pour les versions ultérieures, Il n’y a pas d’ajustement de nom. Il suffit d’insérer le fichier macro enregistré sous ...\iface\unigraphics\shared\macro selon le motif cns_place_nxXXXX.macro ou cns_place_nxXXXX_teamcenter.macro De. Le fichier approprié est alors automatiquement déterminé.

La référence est-elle dans ifugnx.cfg sous « placementmacro= » explicitement énoncé, le nom n’a pas d’importance.

Assurez-vous que la clé correcte pour votre installation est activée.
Remplacez le modèle standard correspondant par le fichier de macro enregistré.

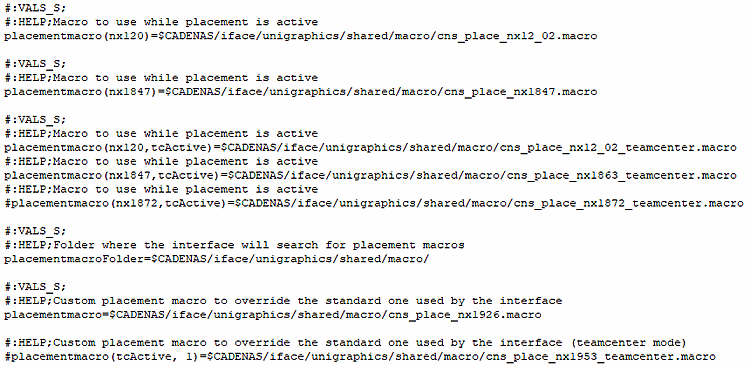

Entsprechender Ausschnitt aus ifugnx.cfg mit "placementmacro" Schlüsseln

Testez la macro à partir de PARTdataManager une fois avec une pièce individuelle et une fois avec un assemblage, éventuellement encore une fois avec une pièce en pouces.
Après le transfert des pièces, cliquez sur la flèche verte (dialogue de placement natif).

-> La boîte de dialogue de placement NX devrait maintenant afficher exactement les réglages que vous aviez effectués lors de l'enregistrement de la macro.
Facultatif pour le contrôle : Afficher le Le fichier de macro cns_place.macro dans le Annuaire des utilisateurs.
Après chaque exportation, celle-ci devrait montrer exactement les remplacements correspondants actuels.
