1.3.1.3.1.10.  Assistant points de connexion

Jusqu'à présent, les points de connexion ne pouvaient être créés que dans la direction de la fonction. Avec la V12.9, il est désormais possible de faire pivoter et de déplacer le point d'attache, ce qui est nécessaire lorsque, par exemple, les points de placement doivent être orientés vers le sol avec l'axe Z du point d'attache et que l'on utilise un cylindre dans la direction X comme origine du point.

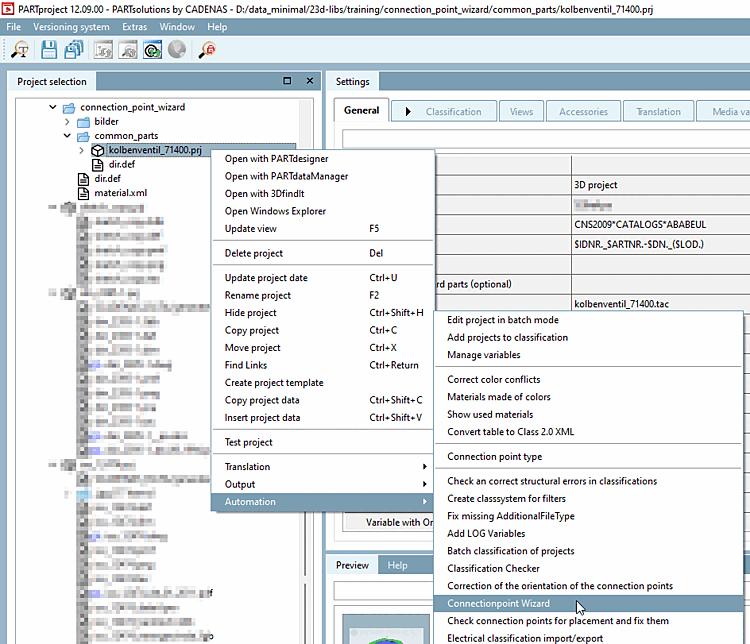

  1. Sélectionnez la pièce à modifier et appelez l' assistant de points de connexion [Connection point wizard].

    -> La boîte de dialogue du même nom s'ouvre.

  2. Sélectionnez un fichier 3db dans la zone Composants [Parts].

    -> La pièce est affichée dans l'aperçu 3D.

  3. Sous Mode de sélection [Selection mode], choisissez l'option Fonctions [Features] et sélectionnez une fonction (ici, dans l'exemple, un plan).

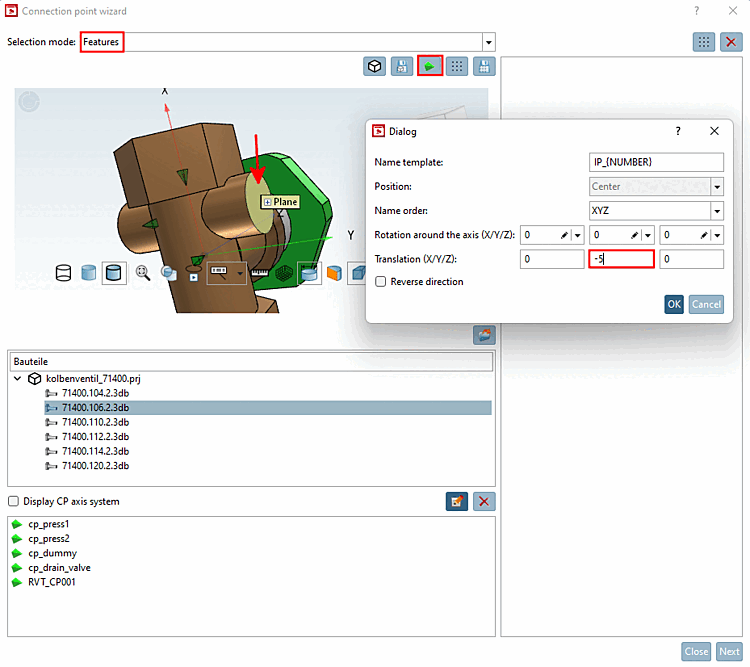

  4. Cliquer sur le bouton Créer Cp (Ctrl+C). [Create Cp (Ctrl+C)]

    -> La boîte de dialogue correspondante s'ouvre.

    [Remarque]Remarque

    Vous pouvez voir les nouvelles fonctions sous Rotation autour de l'axe (X/Y/Z) [Rotation around the axis (X/Y/Z)] et Translation (X/Y/Z).

  5. Par exemple, pour l'axe Y, sélectionnez Translation = '-5' et confirmez en cliquant sur OK.

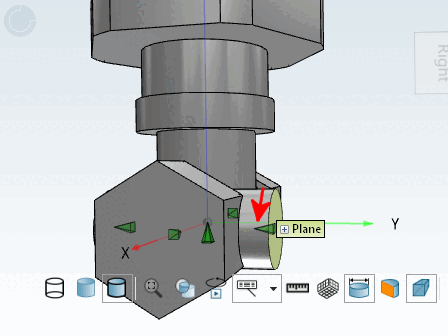

    -> Le point de connexion est placé. Il est décalé vers l'intérieur par rapport au plan sélectionné.

Pour plus de détails sur l' Assistant points de connexion [Connection point wizard], voir Section 5.12.9.27.1, «  Assistant Connectionpoint  » in eCATALOG 3Dfindit.
