1.4.1.2.7. Option d'exportation de la structure des sous-ensembles

Avec la V12.8, vous avez la possibilité de contrôler l'exportation des sous-ensembles.

Ainsi, les nomenclatures des sous-éléments peuvent être évaluées dans la CAO, ce qui concerne toutes les pièces marquées avec reprise dans la nomenclature [Transfer to Bill of Material].

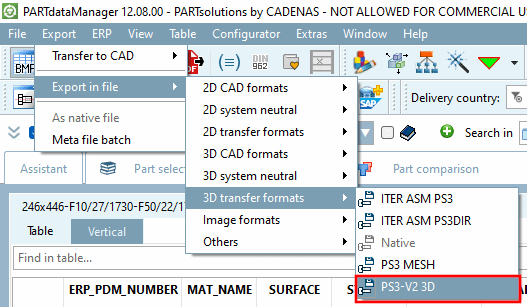

  1. Dans le menu Exportation [Export] > Exportation vers un fichier [Export in file] > Formats de transfert 3D [3D transfer formats], sélectionnez le format PS3-V2 3D.[4]sur.

  2. Activez l'option Afficher les paramètres avancés [Show advanced settings] dans la boîte de dialogue d'exportation.

  3. Dans l'onglet Filtres [Filter], activez l'option Exporter la structure des sous-ensembles [Exporting Sub-Assembly Structure].

  4. Télécharger dans le Système de CAO le fichier PS3 via le menu PARTsolutions -> fichier PS3 chargement [Load PS3-File].

Les deux illustrations suivantes montrent, à titre d'exemple, le résultat dans NX, une fois sans structure de sous-ensemble et une fois avec structure de sous-ensemble.

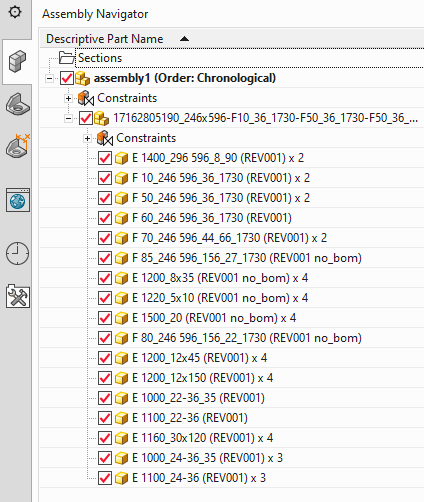

Assemblage sans structure de sous-ensemble

Assemblage sans structure de sous-ensemble

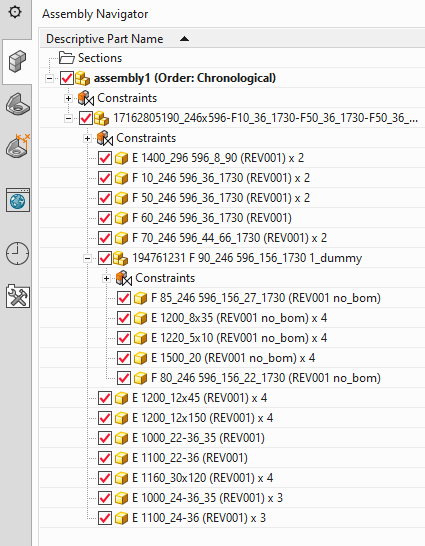

Assemblage avec structure de sous-ensemble

Assemblage avec structure de sous-ensemble



[4] Celui-ci est actuellement testé, d'autres suivront. Dans partsol.cfg > Block [Common], la clé ExportSubAssemblyStructure a été supprimée.
