1.4.1.2.7. Opzione per l'esportazione della struttura del sottogruppo

Con la V12.8 è possibile controllare l'esportazione dei sottoassiemi.

In questo modo è possibile analizzare in CAD gli elenchi di parti della sottostruttura, con effetti su tutte le parti contrassegnate con Trasferimento all'elenco di parti [Transfer to Bill of Material].

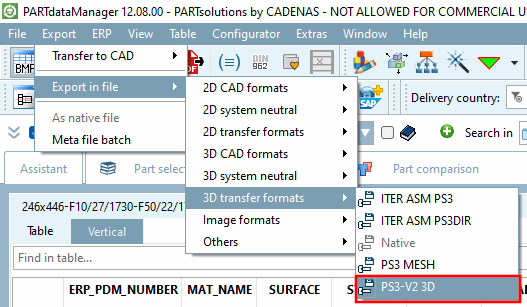

  1. Richiamare il formato PS3-V2 3D nel menu Esportazione [Export] > Esportazione su file [Export in file] > Formati di trasferimento 3D [3D transfer formats].[4]a.

    Figura 1.168.

  2. Attivare l'opzione Mostra impostazioni avanzate [Show advanced settings] nella finestra di dialogo di esportazione.

    Figura 1.169.

  3. Nella pagina della scheda Filtro [Filter], attivare l'opzione Esporta struttura del sottoassieme [Exporting Sub-Assembly Structure].

  4. Scarica nella pagina Sistema CAD il file PS3 tramite il menu PARTsolutions -> file PS3 caricamento [Load PS3-File].

Le due illustrazioni seguenti mostrano un esempio del risultato in NX, una volta senza e una volta con una struttura di sottoassiemi.

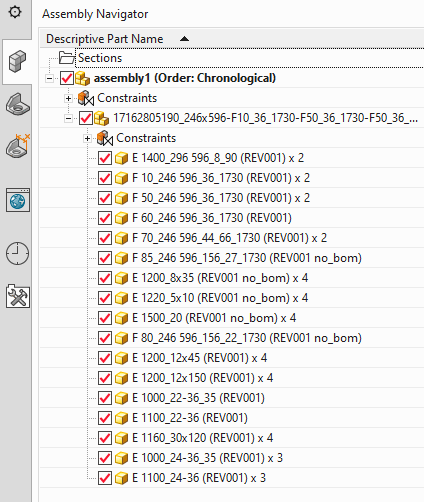

Assemblaggio senza struttura di sottoinsieme

Figura 1.170. Assemblaggio senza struttura di sottoinsieme

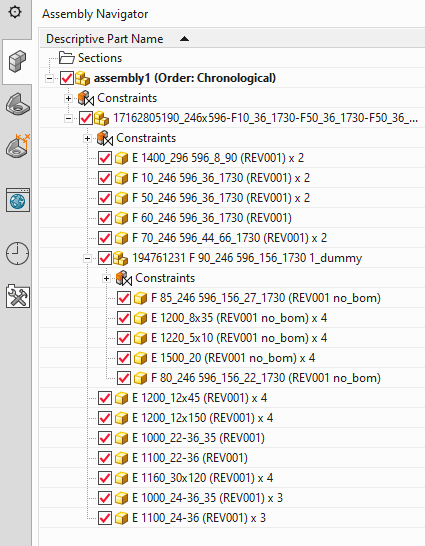

Sottogruppo con struttura del sottogruppo

Figura 1.171. Sottogruppo con struttura del sottogruppo



[4] Questo è attualmente testato, altri seguiranno. La chiave ExportSubAssemblyStructure è stata rimossa in partsol.cfg > Block [Common].
