1.6.1.2.2.1.  Mettre à l'échelle, positionner des éléments de dessin en vue 2D

Mettre à l'échelle les éléments de dessin :

  1. Activez le mode d'édition [Edit mode]:

    • Cliquez avec le bouton droit de la souris dans la zone d'affichage.

      Activez le mode d'édition [Edit mode] dans le menu contextuel

    • Vous pouvez également cliquer sur le bouton correspondant dans la barre d'outils.

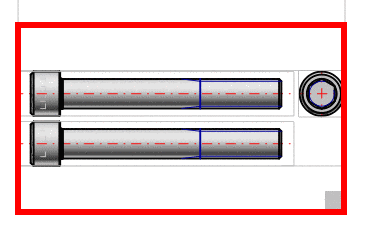

  2. Cliquez sur un élément de dessin.

    -> Le cadre rouge avec la touche dans le coin inférieur droit apparaît.

Activer le mode d'édition [Edit mode] Activer le mode d'édition

Activer le mode d'édition [Edit mode]

  1. Déplacez l'élément et/ou agrandissez/réduisez le cadre rouge.

    -> La vue se modifie soit en continu, soit par paliers à des échelles définies. Voir à ce sujet "Pas d'échelle [No scale]" au point suivant.

Échelle - 1 : 10

Échelle - 1 : 10

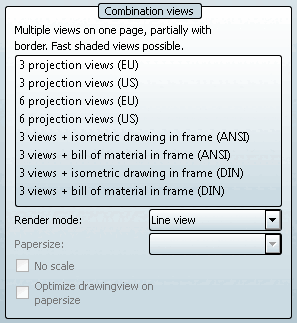

Pas de critère [No scale]

Pas de critère [No scale]

Pas de critère [No scale]

  • Option Pas d'échelle [No scale] désactivée (échelle utilisée) :

    L'échelle la plus appropriée est utilisée à l'intérieur du cadre donné. L'échelle est affichée dans l'en-tête (elle n'est éventuellement visible qu'en cas d'agrandissement).[63]

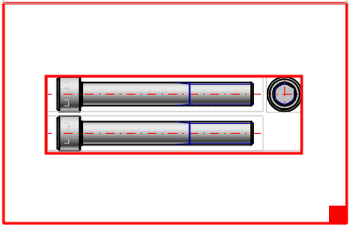

    Échelle 1:10

    Échelle 1:10

    Échelle 1:10

    Échelle 1:10

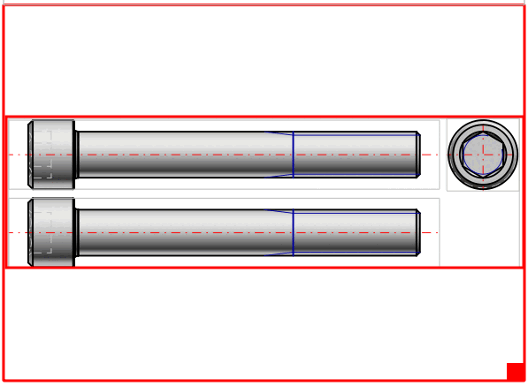

    Échelle 1:5

    Échelle 1:5

  • Option Pas d'échelle [No scale] activée:

    A l'intérieur du cadre, tout l'espace disponible est utilisé. (En général, les dérivations sont ainsi plus grandes).



[63] Les échelles possibles sont définies administrativement dans le fichier de configuration. Voir Section 1.7.5.2, «  2dscales.cfg - Appliquer l'échelle pour la vue 2D  » in ENTERPRISE 3Dfindit (Professional) - Administration.
