1.6.1.2.2.1.  Scala e posizione degli elementi di disegno nella vista 2D

Elementi di disegno in scala:

  1. Attivare la modalità di modifica [Edit mode]:

    • Fare clic con il tasto destro del mouse nell'area di visualizzazione.

      Attivare la modalità di modifica [Edit mode] nel menu contestuale

    • In alternativa, fare clic sul pulsante corrispondente nella barra degli strumenti.

  2. Fare clic su un elemento del disegno.

    -> Appare la cornice rossa con la maniglia nell'angolo in basso a destra.

Attivare la modalità di modifica [Edit mode] Attivare la modalità di modifica

Figura 1.748.  Attivare la modalità di modifica [Edit mode]

  1. Spostare l'elemento e/o ingrandire/ridurre la cornice rossa.

    -> La vista cambia in modo continuo o graduale in scale definite. Vedere "Nessuna scala [No scale]" al punto successivo.

Scala - 1: 10

Figura 1.749. Scala - 1: 10

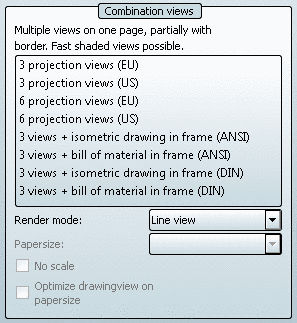

Nessuna scala [No scale]

Nessuna scala [No scale]

Figura 1.750. Nessuna scala [No scale]

  • Opzione Nessuna scala [No scale] disattivata (scala utilizzata):

    Viene utilizzata la scala più adatta all'interno del riquadro dato. La scala viene visualizzata nell'intestazione (può essere visibile solo se ingrandita).[63]

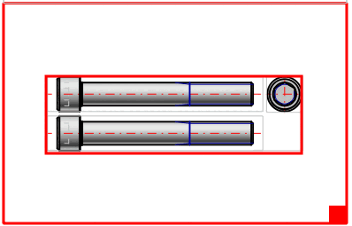

    Scala 1:10

    Figura 1.751. Scala 1:10

    Scala 1:10

    Figura 1.752. Scala 1:10

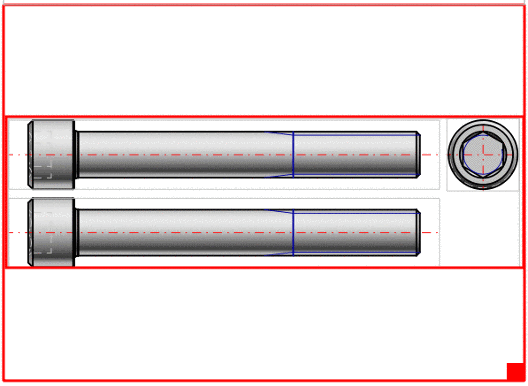

    Scala 1:5

    Figura 1.753. Scala 1:5

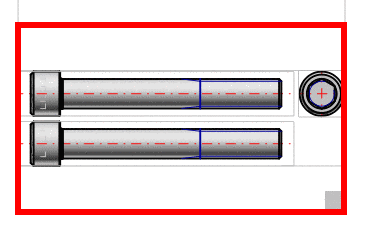

  • Opzione Nessuna scala [No scale] attivata:

    Viene sfruttato tutto lo spazio disponibile all'interno del telaio. (Di norma, questo aumenta le dimensioni delle calate).

    Figura 1.754.



[63] Le scale possibili sono definite amministrativamente nel file di configurazione. Vedere Sezione 1.7.5.2, “ 2dscales.cfg - Applica la scala per la vista 2D ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.
