7.9.3.3.1.1.  Supprimer l'étape sélectionnée

Étape choisie supprimer [Delete selected step] supprime toute étape de l’esquisse et de l’histoire.

[Remarque]Remarque

Si le bouton est grisé, cela signifie qu'il s'agit d'une étape comportant des éléments dépendants. Ceux-ci ne peuvent être supprimés qu'ensemble. Voir à ce sujet Section 7.9.3.3.1.2, «  Supprimer l'étape sélectionnée et ses éléments associés  ».

Vous avez également la possibilité d'afficher les éléments de dessin dépendants sélectionnés en tant qu'éléments cosmétiques . Sélectionnez l'élément de base à l'aide de la souris, puis cliquez sur « Sélectionner les éléments dépendants » [Mark dependent elements].

-> Les éléments interdépendants sur le plan de la conception apparaissent alors en rose.

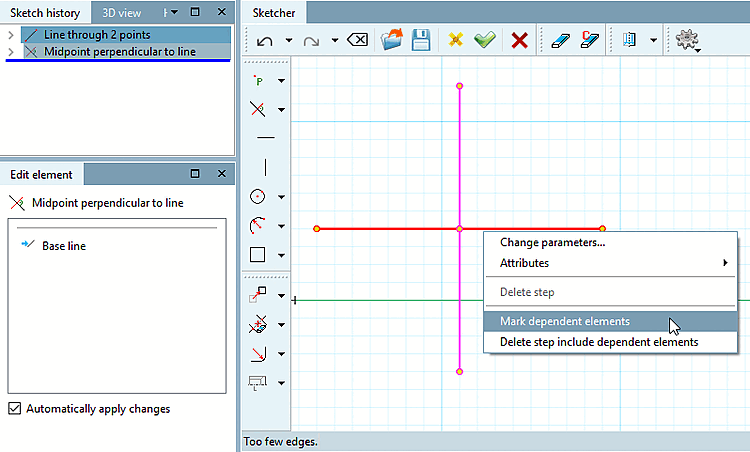

Exemple : la verticale médiane a été établie à partir de l'horizontale.

Exemple : la verticale médiane a été établie à partir de l'horizontale.

[Remarque]Remarque

Même si la commande « Supprimer l'étape sélectionnée [Delete selected step] » (bouton) ou « Supprimer l'étape » [Delete step] (commande du menu contextuel) est exécutée sur un élément donné, tous les éléments associés qui appartiennent justement à la même entité (étape de conception dans l'historique de Sketch [Sketch history] ) sont supprimés.

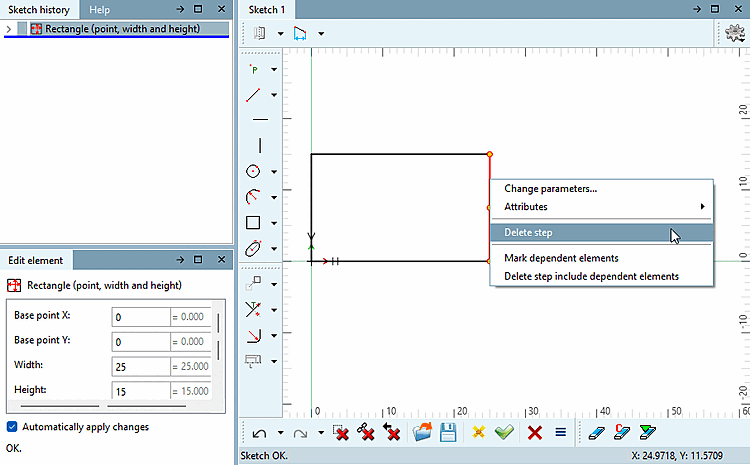

Exemple : cette action permet de supprimer l'ensemble du rectangle.

Exemple : cette action permet de supprimer l'ensemble du rectangle.

Si vous n’avez vraiment qu’un seul Pour supprimer une ligne, vous devez supprimer élément ou le supprimer. Supprimer conditionnellement élément . [Delete element with condition] [Delete element]

[Remarque]Remarque

La suppression est bloquée lorsqu' un élément est utilisé ; il est alors affiché en bleu .

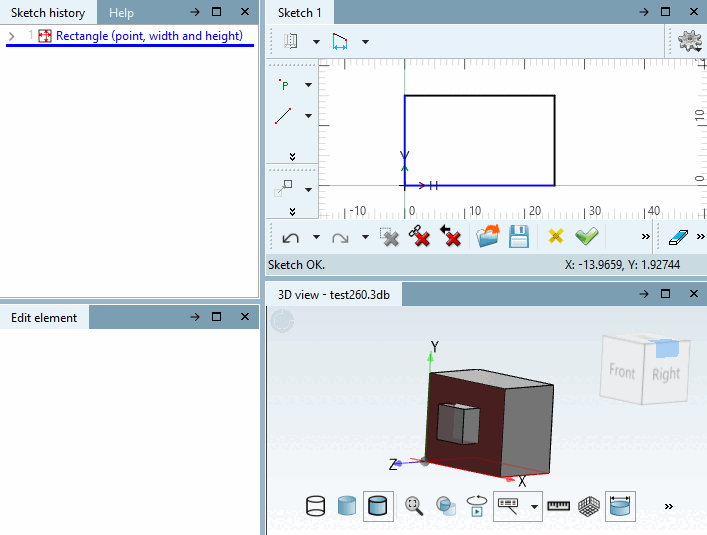

Exemple : le parallélépipède créé sur la face latérale empêche la suppression.

Exemple : le parallélépipède créé sur la face latérale empêche la suppression.

  1. Dans Sketcher, cliquez sur l'élément (une sélection multiple est également possible) que vous souhaitez supprimer.

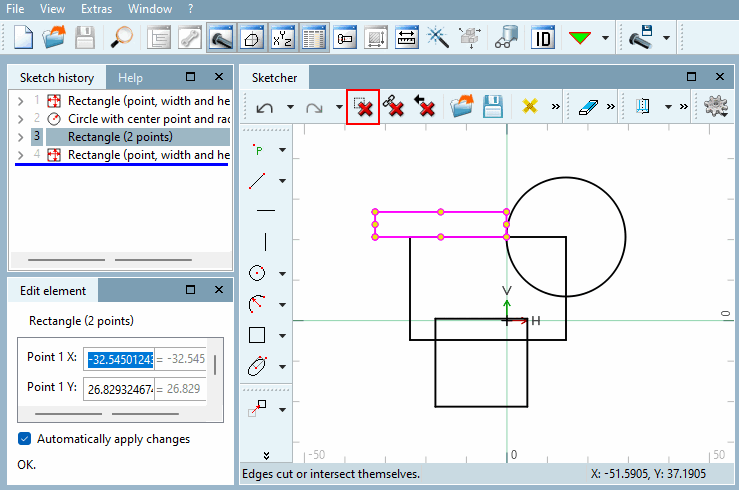

    Sélection avant la suppression

    Sélection avant la suppression

  2. Cliquez sur Supprimer l'étape sélectionnée [Delete selected step].

    Vous pouvez également cliquer avec le bouton droit de la souris sur les étapes sélectionnées dans l' historique de l'esquisse [Sketch history] pour afficher le menu contextuel et cliquer sur Supprimer l'étape [Delete step].

    → Les éléments sélectionnés sont supprimés de l'historique et de l'esquisse.

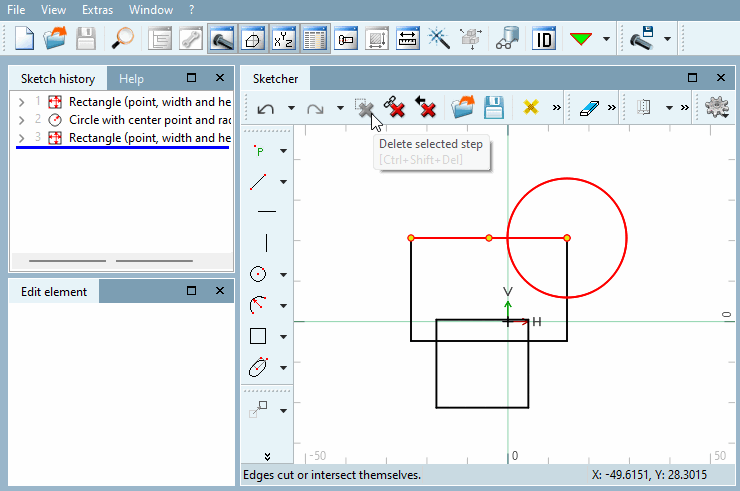

    Résultat après la suppression

    Résultat après la suppression
