7.9.3.3.1.1.  Eliminare il passaggio selezionato

Fase Selezionata delete [Delete selected step] elimina qualsiasi passaggio dallo schizzo e di storia.

[Nota]Nota

Se il pulsante è disattivato, significa che si tratta di una fase con elementi dipendenti. Questi possono essere eliminati solo tutti insieme. Per ulteriori informazioni, consultare Sezione 7.9.3.3.1.2, “ Elimina il passaggio selezionato con gli elementi dipendenti ”.

È inoltre possibile visualizzare gli elementi di disegno dipendenti contrassegnati come elementi cosmetici . Selezionare l'elemento di base con il mouse e fare clic su "Contrassegna elementi dipendenti" [Mark dependent elements] .

-> Gli elementi dipendenti correlati dal punto di vista progettuale vengono quindi visualizzati in rosa.

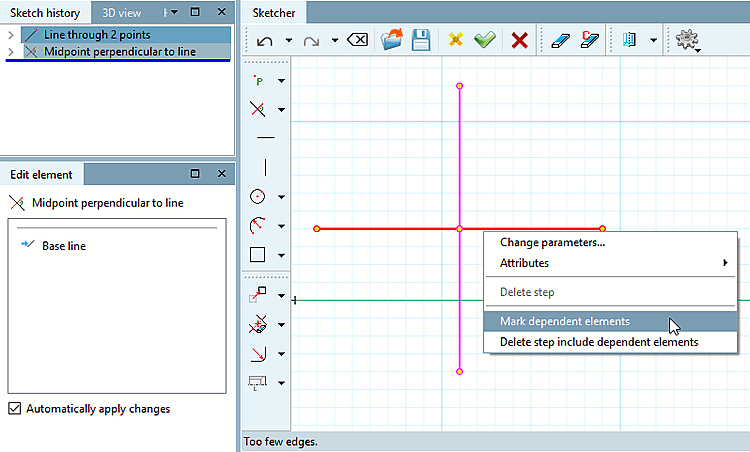

Esempio: la mediana è stata tracciata in base all’orizzontale.

Figura 7.660. Esempio: la mediana è stata tracciata in base all’orizzontale.

[Nota]Nota

Anche se si esegue “Elimina fase selezionata” [Delete selected step] (pulsante) o “Elimina fase” [Delete step] (comando del menu contestuale) su un determinato elemento, vengono eliminati tutti gli elementi ad esso collegati che appartengono alla stessa feature (fase di progettazione nella cronologia di Sketch [Sketch history] ) vengono eliminati.

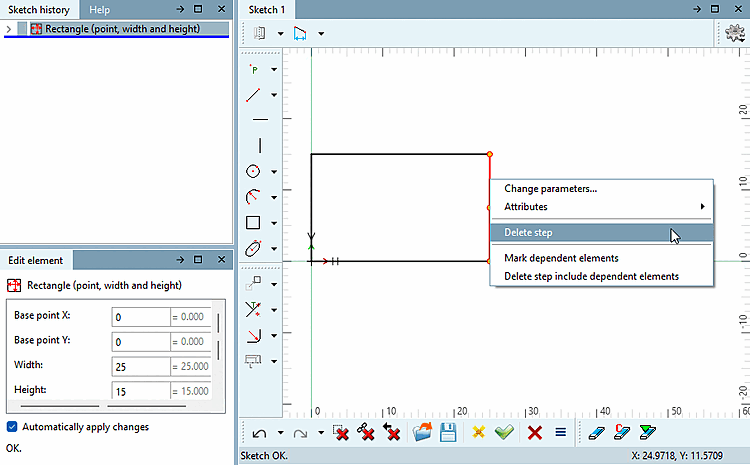

Esempio: con questa operazione viene cancellato l'intero rettangolo.

Figura 7.661. Esempio: con questa operazione viene cancellato l'intero rettangolo.

Se davvero ne hai solo uno Per eliminare una riga, devi eliminare elemento o eliminarlo. Elimina condizionalmente elemento . [Delete element with condition] [Delete element]

[Nota]Nota

La cancellazione viene bloccata se un elemento è in uso; in tal caso viene visualizzato in blu .

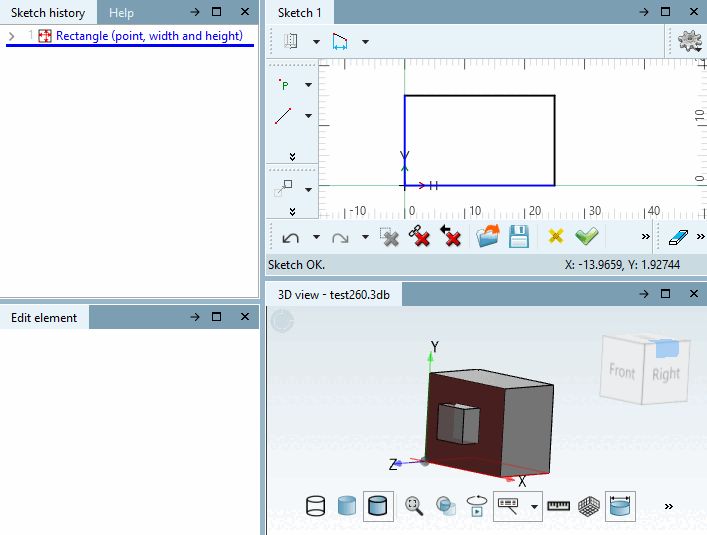

Esempio: il parallelepipedo creato sul lato laterale impedisce la cancellazione.

Figura 7.662. Esempio: il parallelepipedo creato sul lato laterale impedisce la cancellazione.

  1. Nello Sketcher, fare clic sull'elemento (è possibile anche la selezione multipla) che si desidera rimuovere.

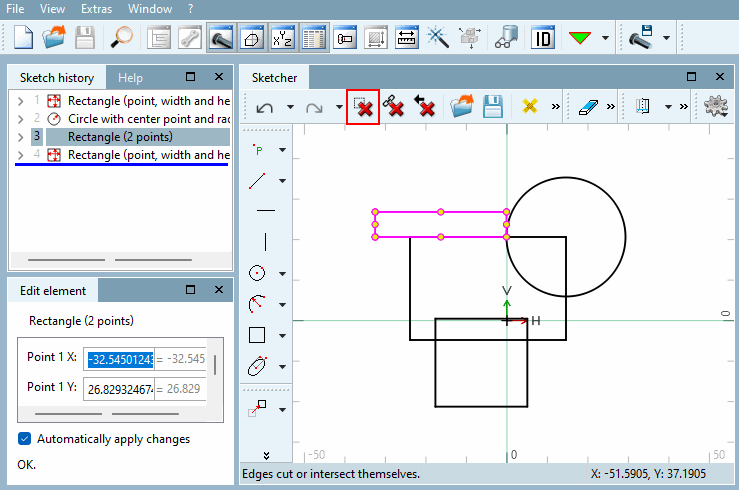

    Selezione prima della cancellazione

    Figura 7.663. Selezione prima della cancellazione

  2. Fare clic su Elimina il passo selezionato [Delete selected step].

    In alternativa, è possibile fare clic con il pulsante destro del mouse sui passi selezionati nella cronologia degli schizzi [Sketch history] per aprire il menu contestuale e fare clic su Elimina passo [Delete step].

    → Gli elementi selezionati vengono eliminati dalla cronologia e dallo schizzo.

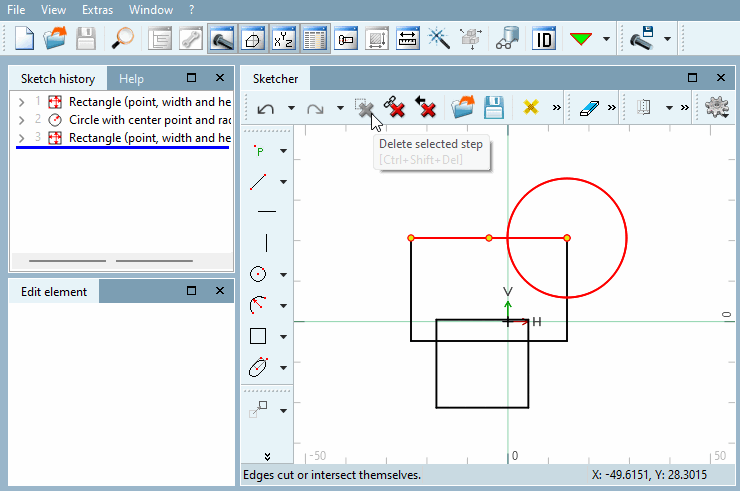

    Risultato dopo la cancellazione

    Figura 7.664. Risultato dopo la cancellazione
