Créez un nouveau projet dans PARTproject. Vous trouverez un petit exemple à ce sujet sur Section 5.5, « Créer un projet - Petit exemple de A à Z  ».

Dans le projet à traiter, sélectionnez le fichier *.tab ou *.tac.

Cliquez sur Modifier [Edit].

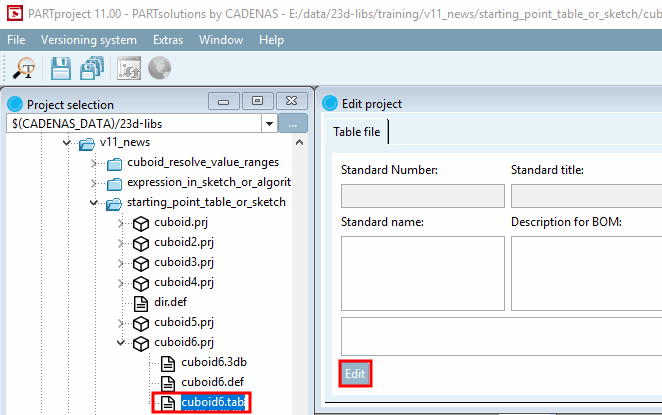

Ouvrir PARTdesigner via un fichier tab

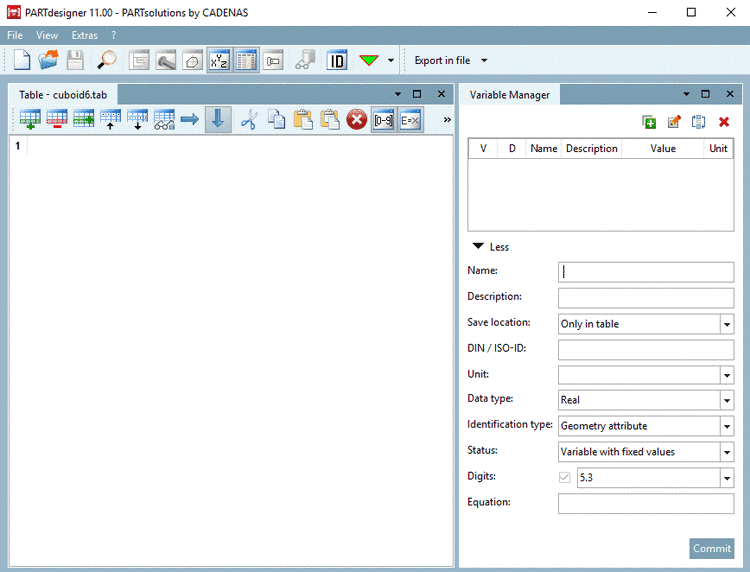

--> PARTdesigner s'ouvre en vue tableau.

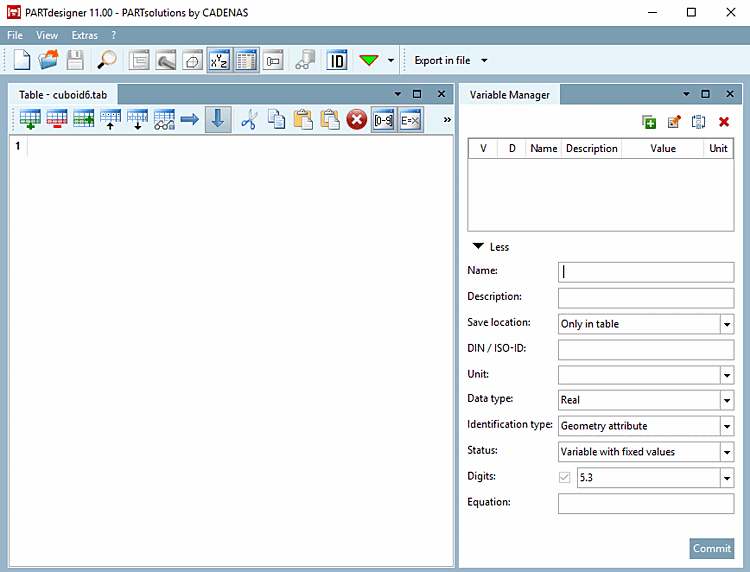

PARTdesigner Vue du tableau

La fenêtre du docking Gestionnaire de variables [Variable Manager] s'ouvre par défaut en même temps que la fenêtre du docking Tableau [Table] dans la vue Tableau.

Remarque Si nécessaire, affichez ou masquez des fenêtres d'ancrage individuelles à l'aide des boutons correspondants de la barre d'outils standard [Default] ou des éléments de menu dans le menu Affichage [View]. Barre d'outils standard [Default] 3D Histoire [3D History] vue 3D [3D view] Esquisse [Sketcher] (avec historique du sketch [Sketch history] ) Gestionnaire de variables [Variable Manager] tableau [Table] dérivation 2D [2D derivation] Menu Affichage [View] Déplacez et redimensionnez les différentes fenêtres du docking. Pour une description détaillée de la méthode de placement, voir Section 3.1.5.4, « Méthode de placement pour les fenêtres de docking  » in Manuel utilisateur PARTsolutions

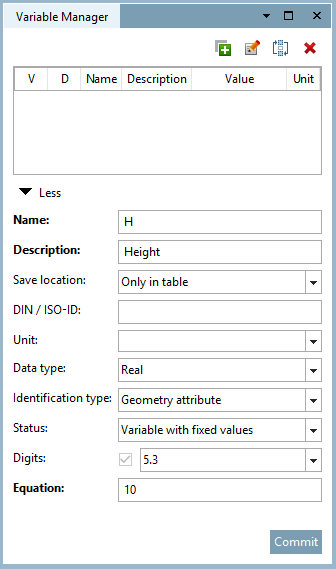

Créez les variables L (Length), W (Width) et H (Height) dans le gestionnaire de variables [Variable Manager] pour un parallélépipède. Vous trouverez des détails sur le gestionnaire de variables [Variable Manager] sous Section 7.8, «  Fenêtre d'accueil "Gestionnaire de variables  ».

--> Immédiatement après la création d'une variable dans le gestionnaire de variables [Variable Manager], celle-ci est également affichée dans le tableau.

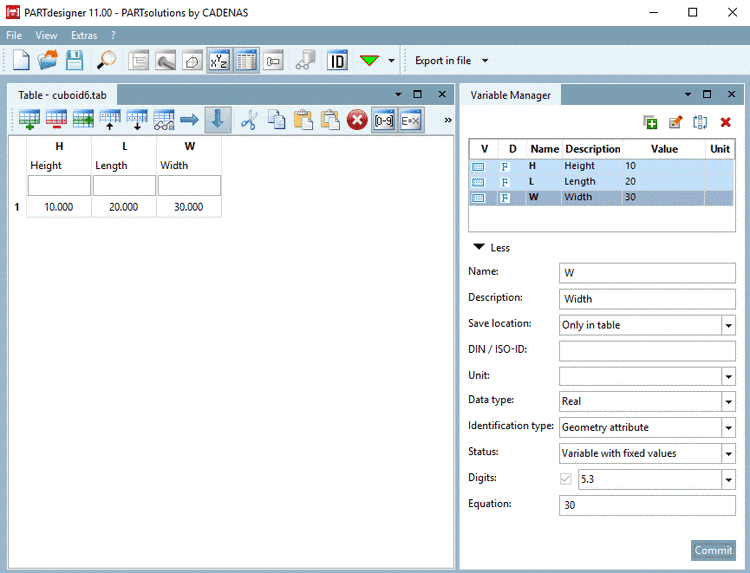

Variables H, L et W créées

Ajoutez autres caractéristiques à la table en ajoutant une ligne [Add row].

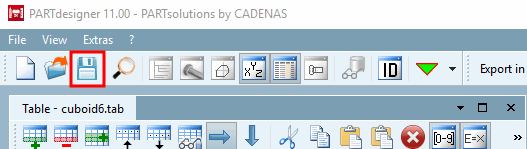

Cliquez sur Enregistrer .

-> La boîte de dialogue Données d'identification [Identification data] s'ouvre avec la page d'onglet Tableau [Table]. Remplissez les champs obligatoires Désignation de la norme [Standard name], Désignation de la nomenclature [Description for BOM], Numéro de la norme [Standard number] et Titre de la norme [Standard title]. Vous trouverez des détails à ce sujet sous Section 7.17.9, «  Données d'identification  ».

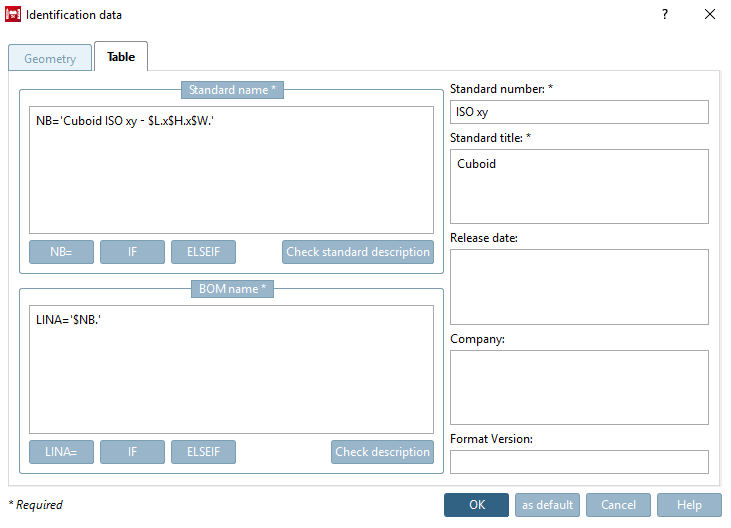

Boîte de dialogue "Données d'identification [Identification data]" - Page à onglet "Tableau [Table]

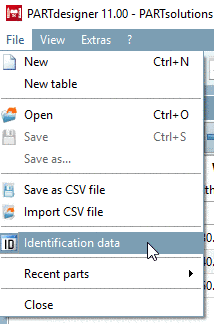

Cela peut être ouverte à tout moment via le menu Fichier [File] -> Informations d’identification [Identification data] ou via être ouvert.

Confirmez en cliquant sur OK.

Remarque Respectez la syntaxe du champ Désignation de la norme [Standard name]. La fenêtre Données d'identification [Identification data] ne peut être quittée en cliquant sur Ok [OK] que si tous les champs obligatoires ont été remplis.

Pour ce faire, ouvrez le fichier 3db à partir de PARTproject. Les variables sont automatiquement reprises du fichier tab/tac lié (du même nom).

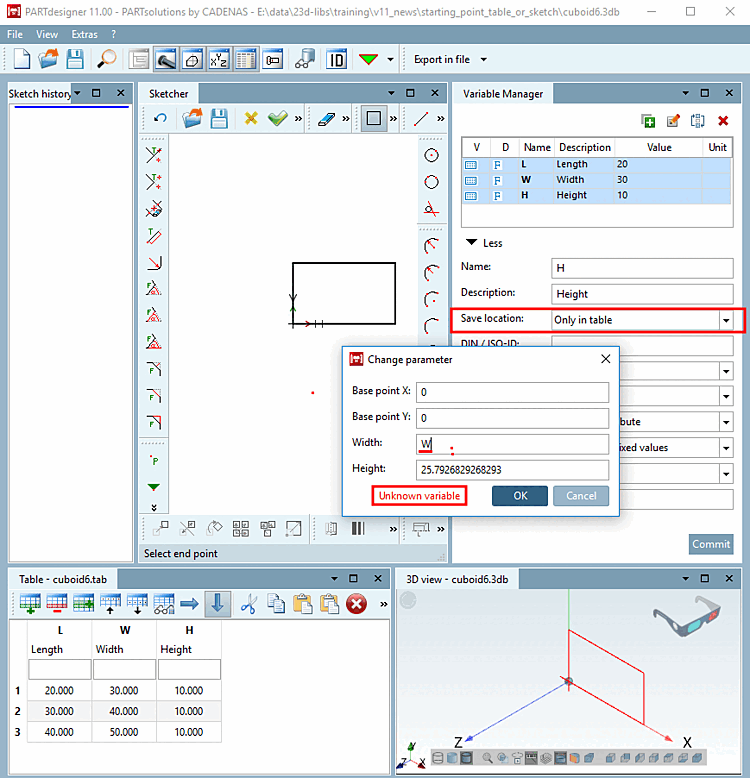

Pour toutes les variables spécifiées dans l’esquisse, sélectionnez à utiliser, sous Emplacement [Save location], le Dans l’option Géométrie et table [In geometry and table]. Détails peut être trouvé à l’adresse Section 7.8.11, «  Emplacement: Dans la géométrie uniquement | Dans le tableau uniquement | Dans la géométrie et le tableau  ».^[79]

Sinon, le message d'erreur Variable inconnue [Unknown variable] apparaît.

Créez le modèle 3D sur la base des variables créées. Vous trouverez de brèves informations à ce sujet sur Section 7.4, « Créer un modèle 3D : Petit exemple de A à Z  ».
