7.5. Tabelle erstellen: Kleines Beispiel von A bis Z

Im Folgenden soll in Kurzfassung eine Sachmerkmalstabelle erstellt werden.[78]

Gehen Sie hierbei folgendermaßen vor:

  1. Legen Sie in PARTproject ein neues Projekt an. Ein kleines Beispiel hierzu finden Sie unter Abschnitt 5.5, „Projekt anlegen - Kleines Beispiel von A bis Z “.

    Markieren Sie im zu bearbeitenden Projekt die *.tab bzw. *.tac Datei.

    Klicken Sie auf Bearbeiten [Edit].

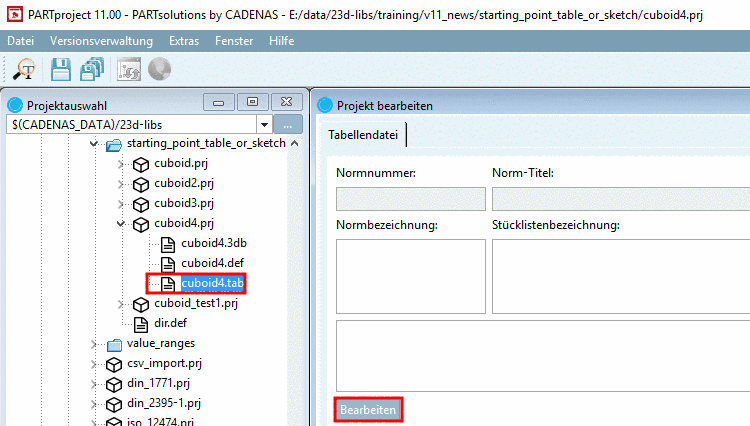

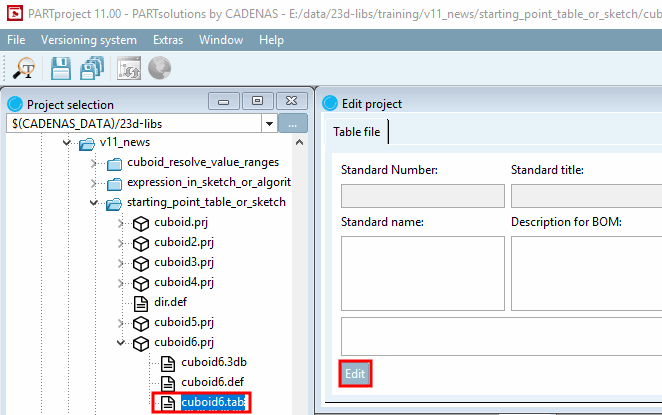

    PARTdesigner über tab-Datei öffnen

    PARTdesigner über tab-Datei öffnen

    --> PARTdesigner wird in der Tabellenansicht geöffnet.

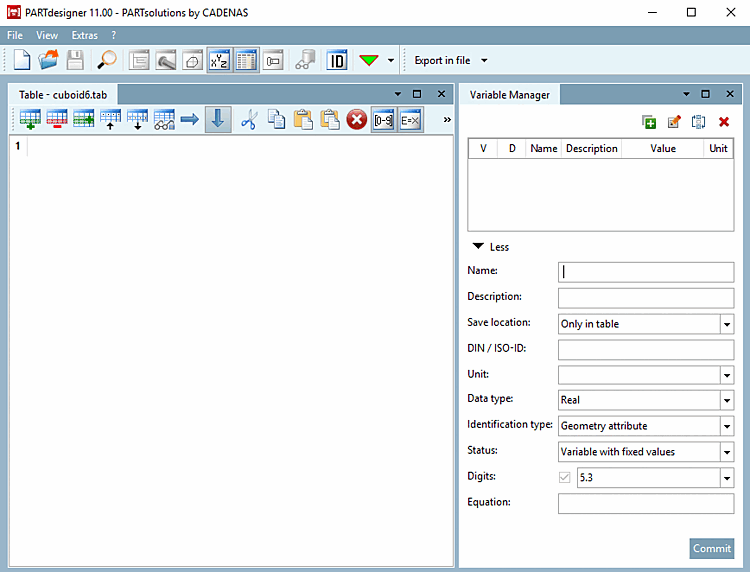

    PARTdesigner Tabellenansicht

    PARTdesigner Tabellenansicht

    Das Dockingfenster Variablenmanager [Variable Manager] wird in der Tabellenansicht standardmäßig zusammen mit dem Dockingfenster Tabelle [Table] geöffnet.

    [Hinweis]Hinweis

    • Blenden Sie bei Bedarf über die entsprechenden Buttons der Standard [Default]-Toolbar oder die Menüpunkte im Ansicht [View]-Menü einzelne Dockingfenster ein- und aus.

      Standard [Default]-Toolbar

      Standard [Default]-Toolbar

      • 3D Historie [3D History]

      • 3D-Ansicht [3D view]

      • Sketcher

        (mit Sketch Historie [Sketch history])

      • Variablenmanager [Variable Manager]

      • Tabelle [Table]

      • 2D-Ableitung [2D derivation]

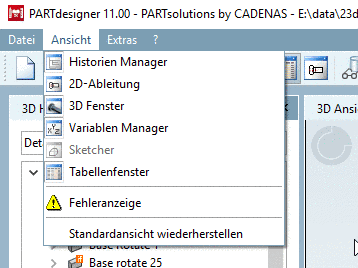

      Ansicht [View]-Menü

      Ansicht [View]-Menü

    • Verschieben Sie die einzelnen Dockingfenster und passen Sie diese in der Größe an. Eine detaillierte Beschreibung zur Platzierungsmethode finden Sie unter Abschnitt 3.1.5.4, „Platzierungsmethode für Dockingfenster “ in ENTERPRISE 3Dfindit (Professional) - Anwender.

  2. Legen Sie im Variablenmanager [Variable Manager] für einen Quader die Variablen L (Length), W (Width) und H (Height) an. Details zum Variablenmanager [Variable Manager] finden Sie unter Abschnitt 7.8, „ Dockingfenster "Variablenmanager" “.

    1. Unter Speicherort [Save location] ist bereits die Option Nur in Tabelle [Only in table] ausgewählt, da PARTdesigner über die tab-Datei geöffnet wurde.

      Bei dieser Option sind alle Eingabefelder aktiv. Details zu den einzelnen Parametern finden Sie unter Abschnitt 7.8.10, „ Variablenmanager - Die einzelnen Parameter “.

      Orientieren Sie sich für ein erstes Beispiel an folgender Abbildung.

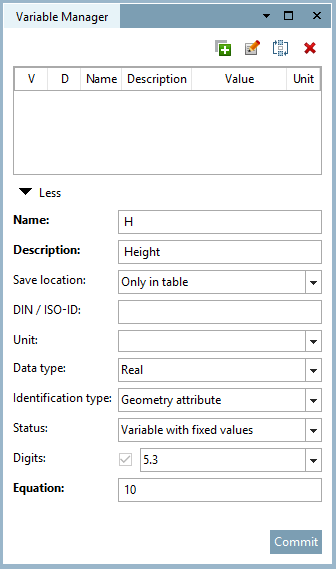

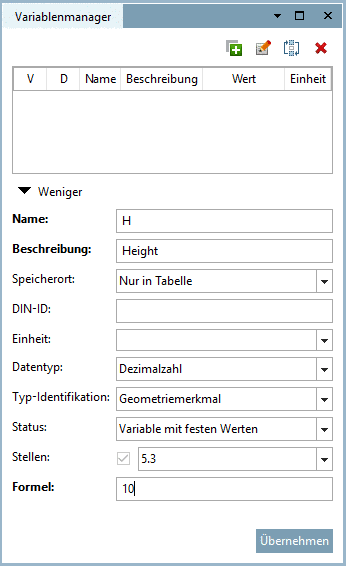

      Hier im Beispiel wurde H (Height) mit Wert 10 eingetragen.

      Hier im Beispiel wurde H (Height) mit Wert 10 eingetragen.

    2. Bestätigen Sie mit Klick auf Übernehmen.

    3. Legen Sie mit Klick auf jeweils eine neue Zeile an.

    --> Sofort nachdem eine Variable im Variablenmanager [Variable Manager] angelegt wurde, wird diese auch in der Tabelle angezeigt.

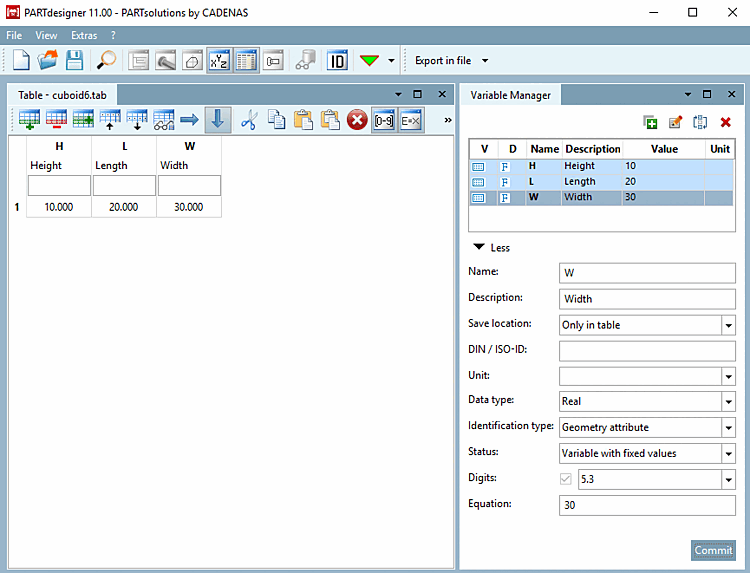

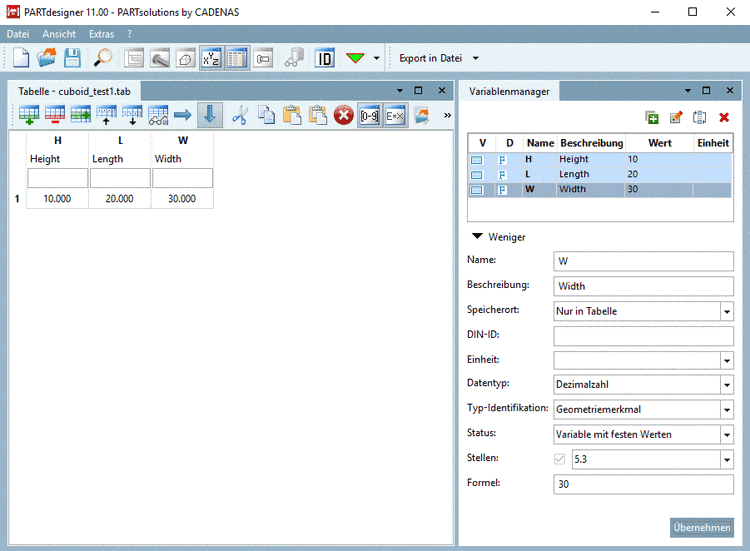

    Variablen H, L und W angelegt

    Variablen H, L und W angelegt

  3. Fügen Sie der Tabelle mittels Zeile hinzufügen [Add row] weitere Ausprägungen hinzu.

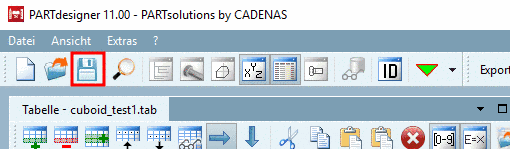

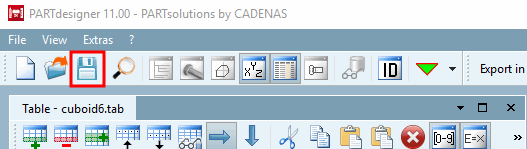

  4. Klicken Sie auf Speichern .

    -> Das Dialogfenster Identifikationsangaben [Identification data] wird mit Registerseite Tabelle [Table] geöffnet. Füllen Sie die Pflichtfelder Normbezeichnung [Standard name], Stücklistenbezeichnung [Description for BOM], Normnummer [Standard number] und Norm-Titel [Standard title] aus. Details hierzu finden Sie unter Abschnitt 7.17.9, „ Identifikationsangaben “.

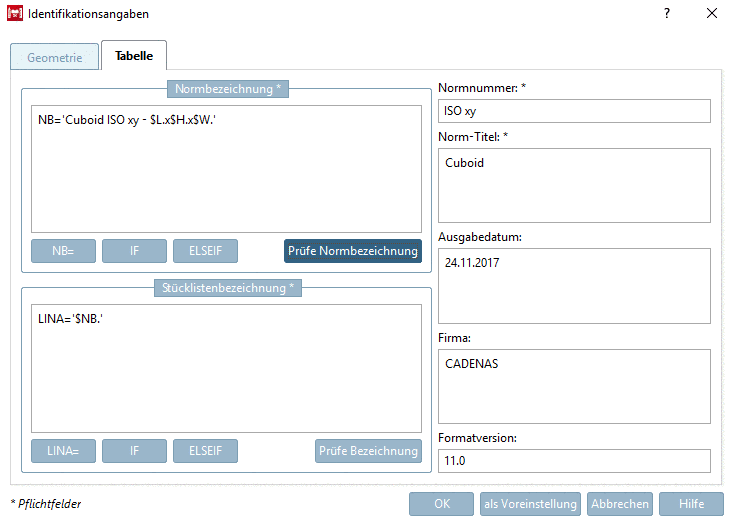

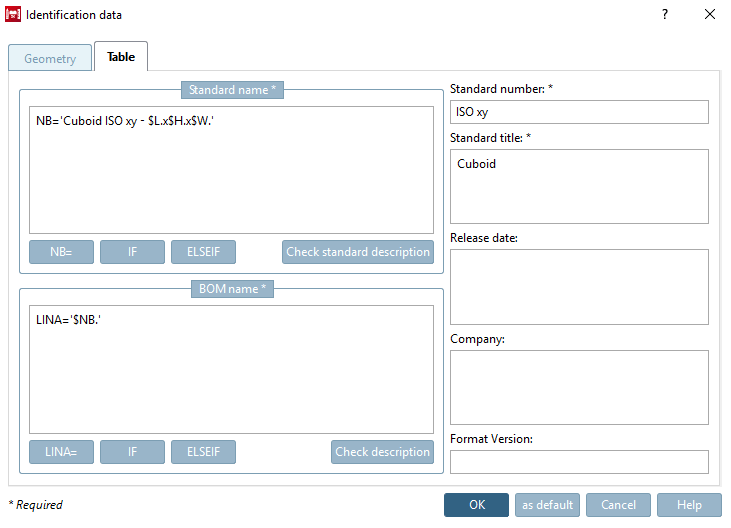

    Dialogfenster "Identifikationsangaben [Identification data]" - Registerseite "Tabelle [Table]"

    Dialogfenster "Identifikationsangaben [Identification data]" - Registerseite "Tabelle [Table]"

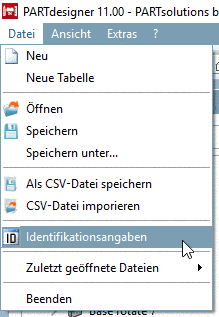

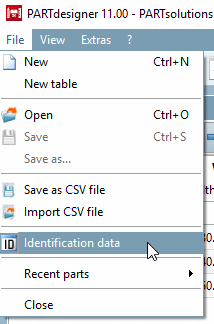

    Das Dialogfenster kann jederzeit über Datei [File]-Menü -> Identifikationsangaben [Identification data] oder über geöffnet werden.

    Bestätigen Sie mit Klick auf OK.

    [Hinweis]Hinweis

    • Beachten Sie die Syntax im Feld Normbezeichnung [Standard name].

    • Das Fenster Identifikationsangaben [Identification data] kann nur über Ok [OK] verlassen werden, wenn alle Pflichtfelder ausgefüllt sind.

Nachdem die Tabelle fertig gestellt wurde, wird im nächsten Schritt das 3D-Modell erstellt.

  1. Öffnen Sie hierzu aus PARTproject heraus die 3db-Datei. Die Variablen werden automatisch aus der verknüpften (gleichnamigen) tab/tac-Datei übernommen.

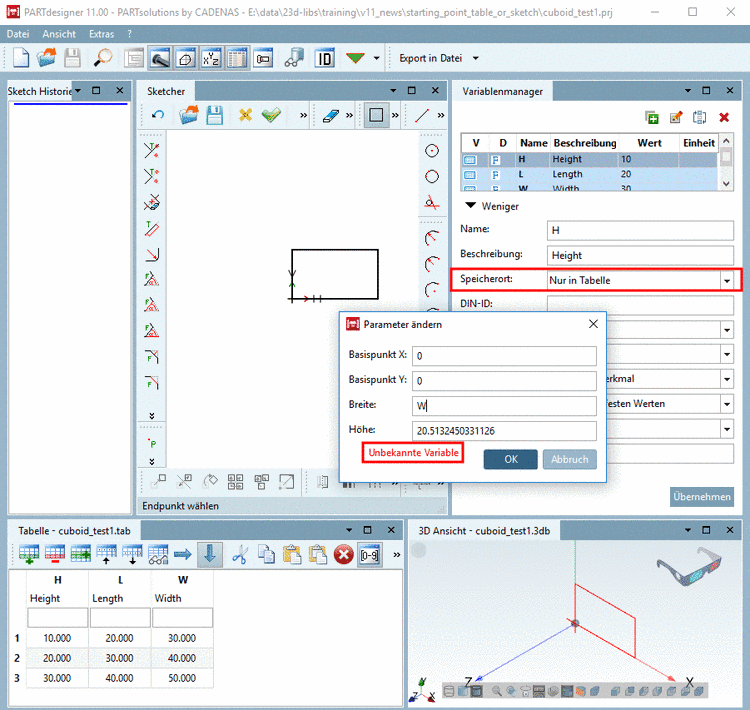

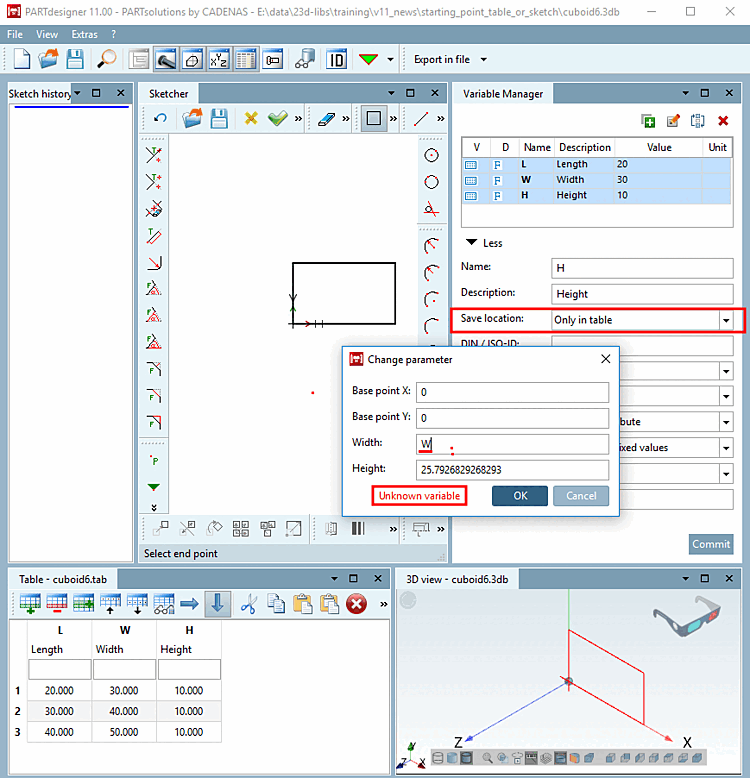

  2. Wählen Sie für alle Variablen, die im Sketch verwendet werden sollen, unter Speicherort [Save location] die Option In Geometrie und Tabelle [In geometry and table]. Details hierzu finden Sie unter Abschnitt 7.8.11, „ Speicherort: Nur in Geometrie | Nur in Tabelle | In Geometrie und Tabelle “.[79]

    Ansonsten erscheint die Fehlermeldung Unbekannte Variable [Unknown variable].

  3. Erstellen Sie basierend auf den angelegten Variablen das 3D-Modell. Eine Kurzinformation hierzu finden Sie unter Abschnitt 7.4, „3D-Modell erstellen: Kleines Beispiel von A bis Z “.



[78] Das passende Beispiel finden Sie im Trainingskatalog im Verzeichnis \v11_news\starting_point_table_or_sketch\cuboid.prj.

[79] Sie erkennen am Farbcode, in welchem Modus eine Variable gespeichert ist:

  • Tabellenvariable

  • Tabellenvariable und Designervariable

  • Designervariable
