L'orientation des points d'attache dans PARTdesigner et par conséquent les paramètres de positionnement ( [Rotation] rotation/translation avec des valeurs [Min] min-max [Max] ) doivent faire l'objet d'une attention particulière afin de faciliter au maximum la création d'un assemblage et d'éviter d'éventuels problèmes dans les systèmes de CAO.

exemple:

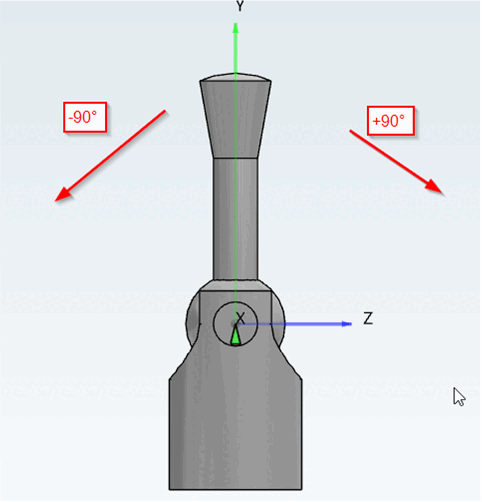

L'exemple suivant montre un levier avec une position de départ de 0°. Le levier peut être tourné de -90° à +90°.

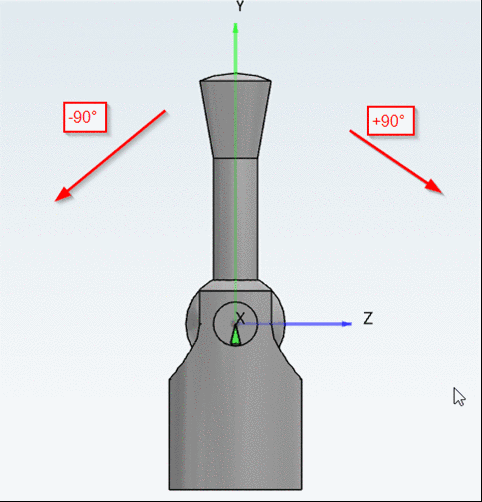

Levier avec position de départ à 0° et plage de rotation de -90° à +90°.

Problème	La procédure standard conduit à une position de départ erronée (position par défaut) du composant à déplacer.
Objectif	Correction de la position de départ
Solution a)	Manipulation dans le configurateur [Configurator] dans la boîte de dialogue Propriétés de la règle [Rule properties]
Solution b)	Personnaliser l'orientation du point d'attache dans l' esquisse Remarque La solution b) doit absolument être privilégiée.

L'exemple suivant illustre le problème à l'aide de la procédure standard (solution a) :

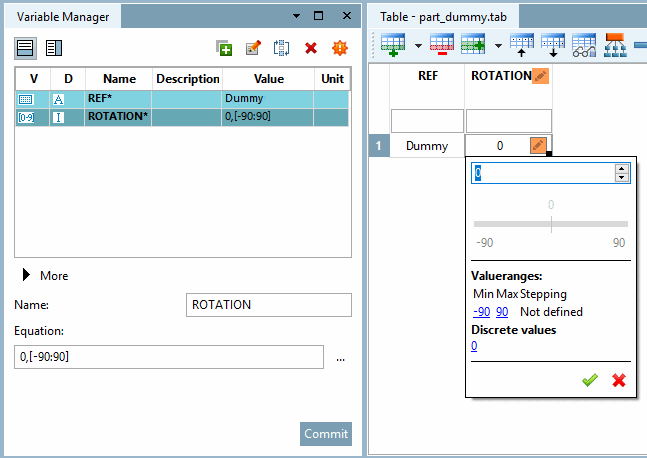

Situation de départ dans le gestionnaire de variables [Variable Manager] avec dialogue de plage de valeurs dans le tableau.

Gestionnaire de variables [Variable Manager]: Définition de la rotation - valeur initiale 0° et plage de valeurs de -90° à +90°.

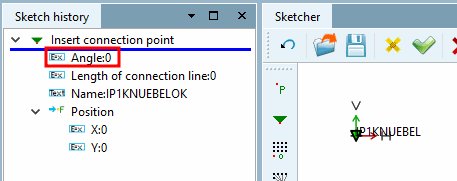

Situation de départ dans l' esquisse: Le point d'attache sur la pièce à déplacer a été défini par défaut avec un angle de 0°.

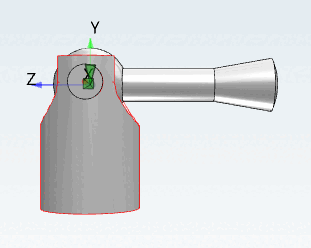

Après avoir défini les valeurs de rotation et de min-max par défaut, il en résulte une position de départ incorrecte du levier (la position par défaut souhaitée est vers le haut).

	Remarque
	Tous les paramètres de la boîte de dialogue Propriétés de la règle [Rule properties] sont basés sur l'orientation du point d'attache, de sorte que les paramètres par défaut peuvent conduire à des résultats non souhaités.

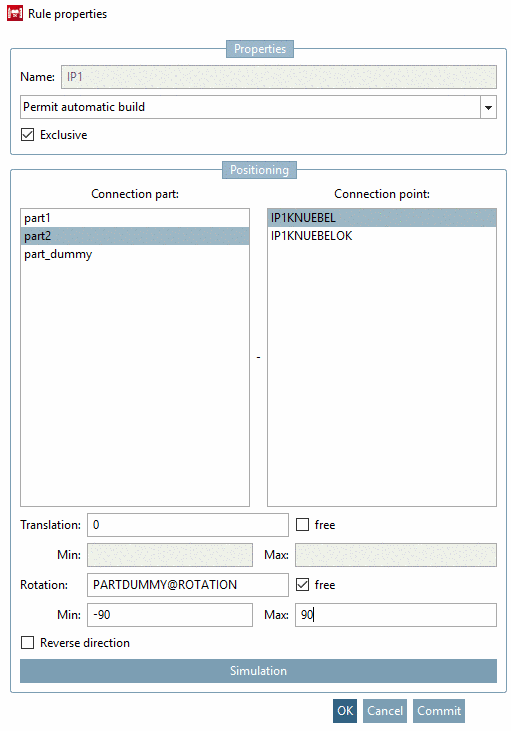

La valeur de retour par défaut de "PARTDUMMY@ROTATION" est 0°.

La solution rapide serait maintenant de corriger la rotation avec "-90".

-90+PARTDUMMY@ROTATION

	Remarque
	Une valeur négative pour la manipulation doit absolument être évitée afin d'éviter tout problème de la part du système de CAO.

Une approche alternative défendable ressemble à ceci :

270-PARTDUMMY@ROTATION

Ceci Cependant, il nécessite désormais également un ajustement des valeurs min-max. Il y PARTDUMMY@ROTATION valeurs de -90 à +90 , les valeurs min-max sont 180 et 360.

Min = 270-90 = 180
Max = 270+90 = 360

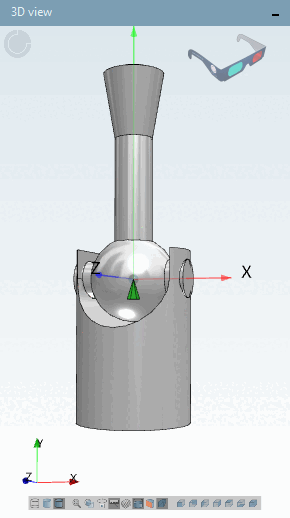

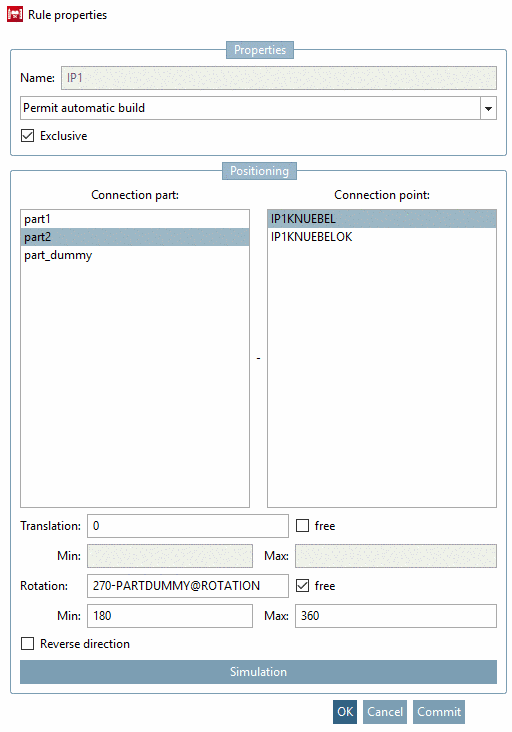

Réglage correct de la rotation et des valeurs min-max

La solution b) est beaucoup plus simple et ne comporte pas de risque de réglages erronés.

Corrigez l'angle du point d'attache (ici, dans l'exemple, à la valeur 90).

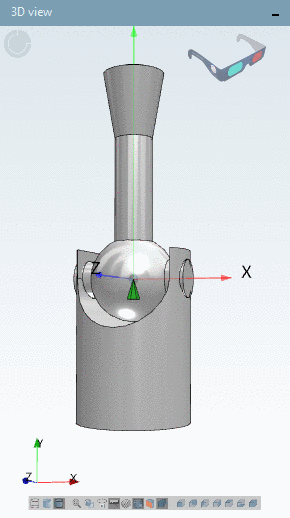

Vous obtenez maintenant la position de départ souhaitée du levier avec des paramètres par défaut dans la boîte de dialogue Propriétés de la règle [Rule properties].

	Remarque
	Toutes les explications de cet exemple s'appliquent par analogie à la translation.
