È necessario prestare particolare attenzione all'orientamento dei punti di connessione in PARTdesigner e quindi alle impostazioni di posizionamento ( [Rotation] rotazione/traslazione con valori [Min] minimi e massimi [Max] ) per mantenere la creazione di un assieme il più semplice possibile ed evitare possibili problemi nei sistemi CAD.

Esempio:

La seguente illustrazione esemplare mostra una leva con una posizione iniziale di 0°. La leva può essere ruotata da -90° a +90°.

Figura 7.1171. Leva con posizione iniziale 0° e campo di rotazione da -90° a +90°.

Problema	La procedura standard porta a una posizione iniziale errata (posizione predefinita) del componente da spostare. Figura 7.1172.
Obiettivo	Correzione della posizione di partenza
Soluzione a)	Manipolazione nel configuratore [Configurator] nel dialogo delle proprietà della regola [Rule properties]
Soluzione b)	Regolazione dell'orientamento del punto di collegamento nello schizzo Nota Lasoluzione b) deve essere privilegiata.

L'esempio seguente mostra il problema utilizzando la procedura standard (soluzione a):

Situazione iniziale nel gestore delle variabili [Variable Manager] con dialogo dell'intervallo di valori nella tabella.

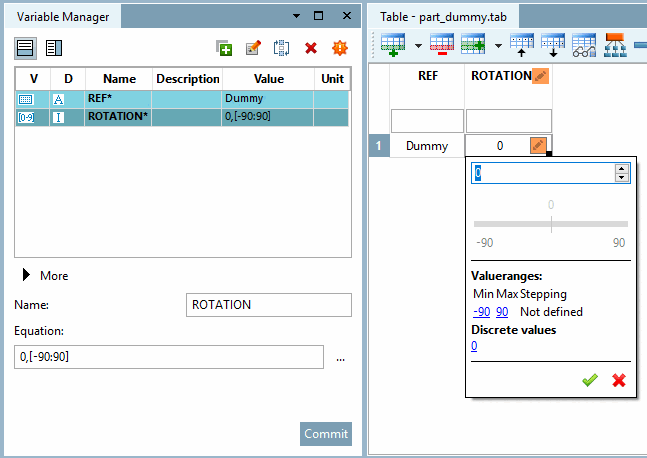

Figura 7.1173.  Gestore delle variabili [Variable Manager]: definizione della rotazione - valore iniziale 0° e intervallo di valori da -90° a +90°.

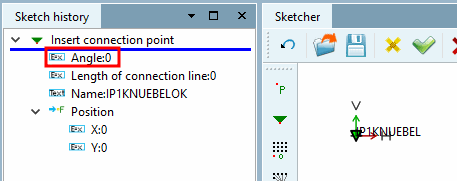

Situazione iniziale nello schizzo: il punto di connessione sul componente da spostare è stato impostato con un angolo di 0° come standard.

Figura 7.1174.

Dopo l'impostazione predefinita dei valori di rotazione e di min-max, la posizione iniziale della leva non è corretta (la posizione predefinita desiderata è verso l'alto).

	Nota
	Tutte le impostazioni della finestra di dialogo Proprietà regola [Rule properties] si basano sull'orientamento del punto di connessione, pertanto le impostazioni predefinite possono portare a risultati indesiderati.

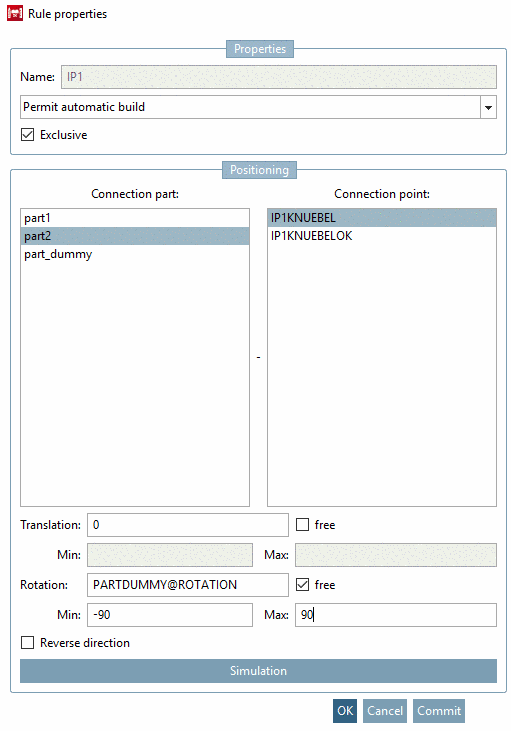

Figura 7.1175. Il valore di ritorno predefinito di "PARTDUMMY@ROTATION" è 0°

Figura 7.1176.

La soluzione rapida sarebbe quella di correggere la rotazione con "-90".

-90+PARTDUMMY@ROTATION

	Nota
	Un valore negativo per la manipolazione deve essere evitato a tutti i costi, in modo che non si verifichino problemi da parte del sistema CAD.

Un approccio alternativo giustificabile è il seguente:

270-PARTDUMMY@ROTATION

Questo tuttavia, ora richiede anche un adeguamento dei valori min-max. Ci PARTDUMMY@ROTATION valori da -90 a +90 , i valori min-max sono 180 e 360.

Min = 270-90 = 180
Max = 270+90 = 360

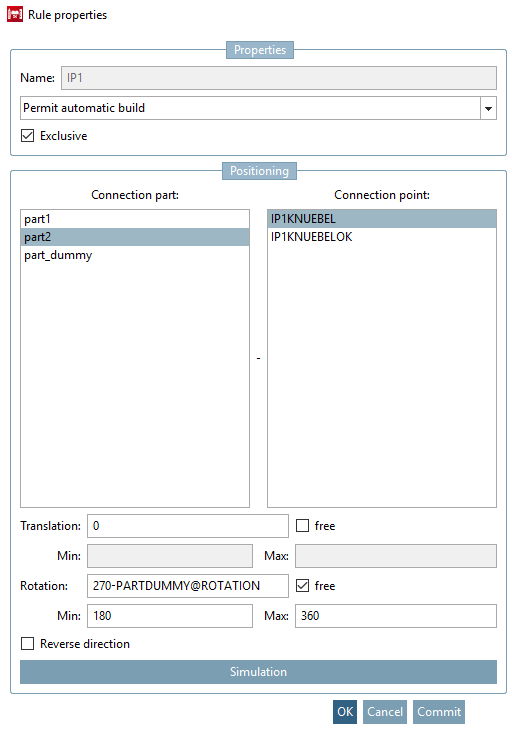

Figura 7.1177. Impostazione corretta della rotazione e dei valori min-max

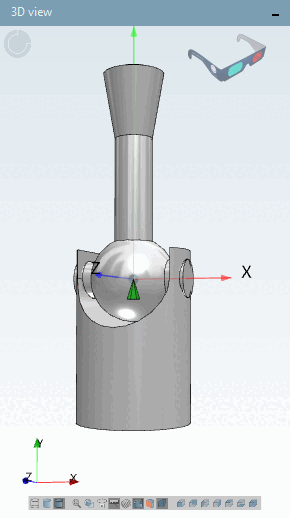

Figura 7.1178.

La soluzione b) è molto più semplice e non comporta il rischio di impostazioni errate.

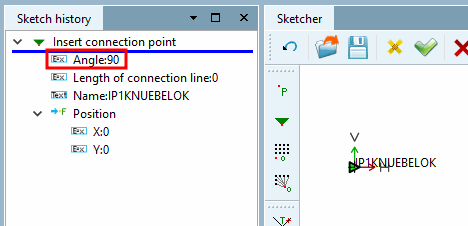

Correggere l'angolo del punto di connessione (nell'esempio al valore 90).

Figura 7.1179.

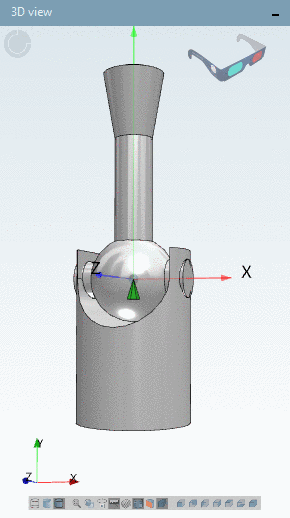

Nella finestra di dialogo Proprietà della regola [Rule properties] viene visualizzata la posizione iniziale desiderata della leva con le impostazioni predefinite.

Figura 7.1180.

Figura 7.1181.

	Nota
	Tutte le spiegazioni di questo esempio valgono anche per la traduzione.
