Der Orientierung von Anfügepunkten im PARTdesigner und damit in der Folge den Positionierungseinstellungen (Rotation/Translation mit Min-Max-Werten) sollte besondere Aufmerksamkeit geschenkt werden, um das Erstellen einer Baugruppe so einfach wie möglich zu halten und eventuelle Probleme in CAD-Systemen zu vermeiden.

Beispiel:

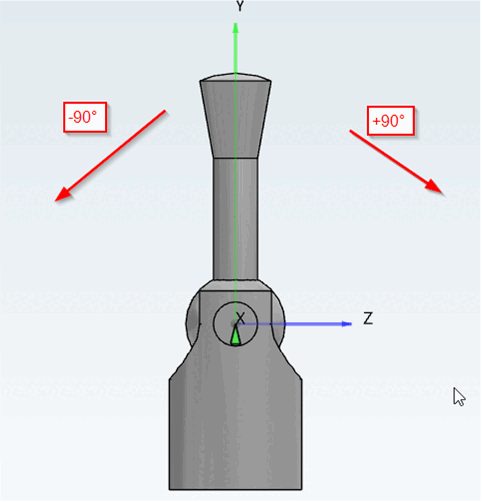

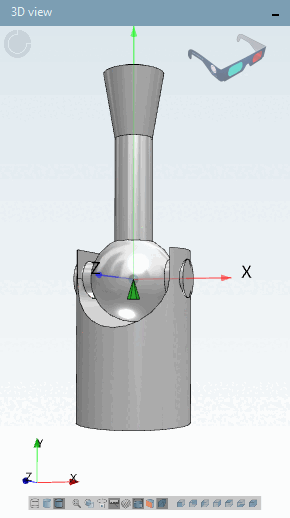

Die folgende beispielhafte Abbildung zeigt einen Hebel mit einer Startposition von 0°. Der Hebel kann von -90° bis +90° rotiert werden.

Hebel mit Startposition 0° und Rotationsbereich von -90° bis +90°

Problem	Die Standardvorgehensweise führt zu einer falschen Startposition (Defaultposition) der zu bewegenden Komponente.
Ziel	Korrektur der Startposition
Lösung a)	Manipulation im Konfigurator [Configurator] im Dialog Eigenschaften der Regel [Rule properties]
Lösung b)	Anpassen der Orientierung des Anfügepunktes im Sketch Hinweis Lösung b) ist unbedingt der Vorzug zu geben.

Das folgende Beispiel zeigt die Problematik anhand der Standardvorgehensweise (Lösung a):

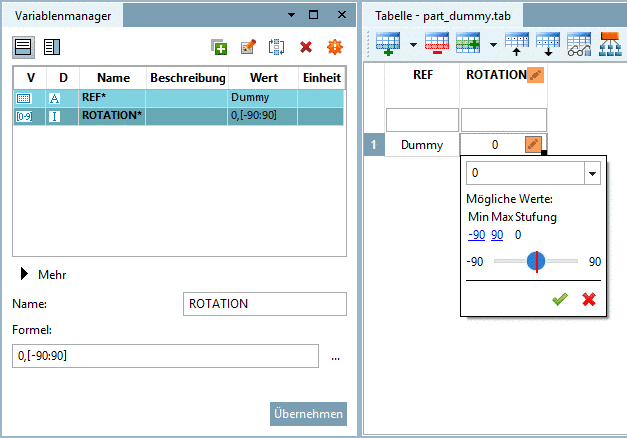

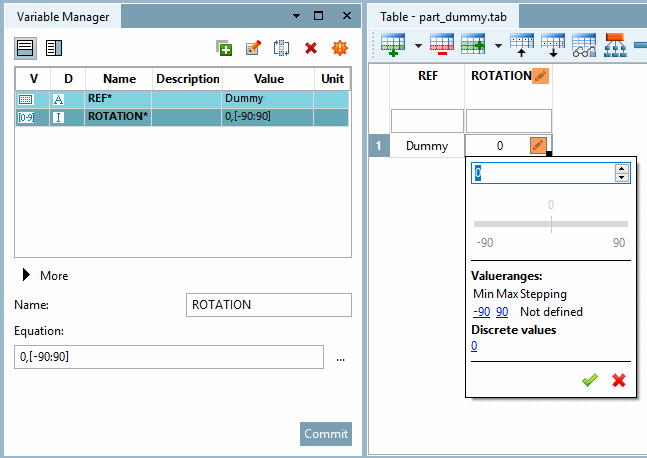

Ausgangssituation im Variablenmanager [Variable Manager] mit Wertebereichsdialog in der Tabelle.

Variablenmanager [Variable Manager]: Definition der Rotation - Ausgangswert 0° und Wertebereich von -90° bis +90°

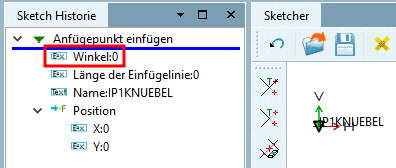

Ausgangssituation im Sketch: Der Anfügepunkt am zu bewegenden Bauteil wurde standardmäßig mit einem Winkel von 0° gesetzt.

Nachdem Rotation und Min-Max-Werte standardmäßig gesetzt wurden, ergibt sich eine falsche Startposition des Hebels (gewünscht ist Defaultposition nach oben).

	Hinweis
	Alle Einstellungen im Dialogfenster Eigenschaften der Regel [Rule properties] fußen auf der Orientierung des Anfügepunktes, sodass Standardeinstellungen zu nicht gewünschten Ergebnissen führen können.

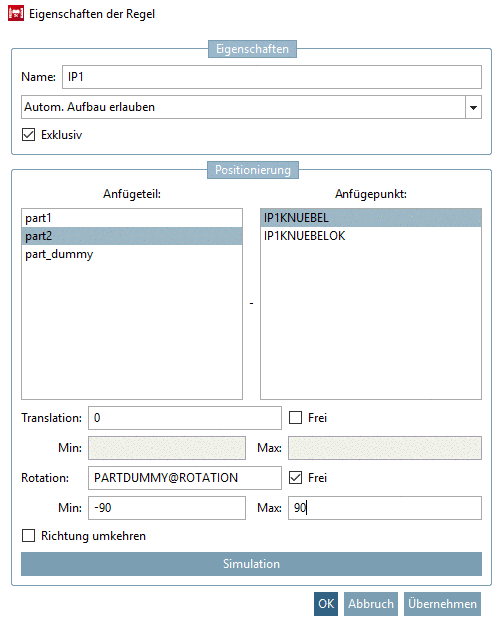

Der Default-Rückgabewert von "PARTDUMMY@ROTATION" ist 0°

Die schnelle Lösung wäre nun eine Korrektur der Rotation mit "-90".

-90+PARTDUMMY@ROTATION

	Hinweis
	Ein negativer Wert zur Manipulation sollte unbedingt vermieden werden, damit keine Probleme seitens CAD-System auftreten.

Eine vertretbare, alternative Vorgehensweise sieht so aus:

270-PARTDUMMY@ROTATION

Dies allerdings erfordert nun auch eine Anpassung der Min-Max-Werte. Da PARTDUMMY@ROTATION Werte von -90 bis +90 annehmen kann, ergeben sich die Min-Max-Werte 180 und 360.

Min = 270-90 = 180
Max = 270+90 = 360

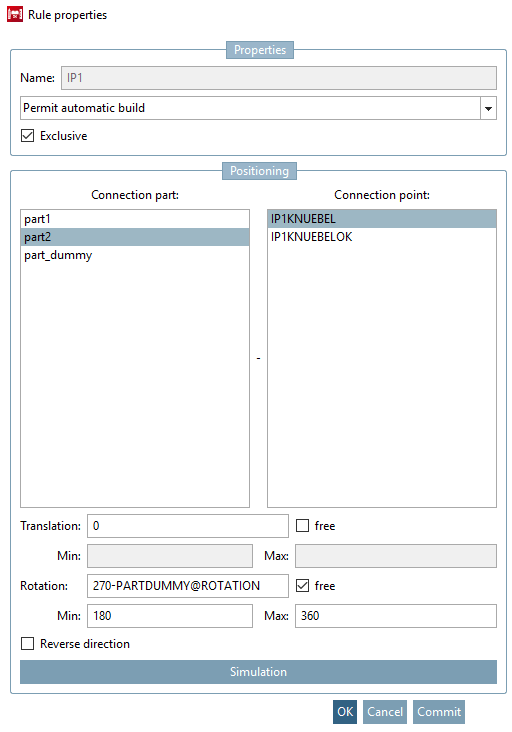

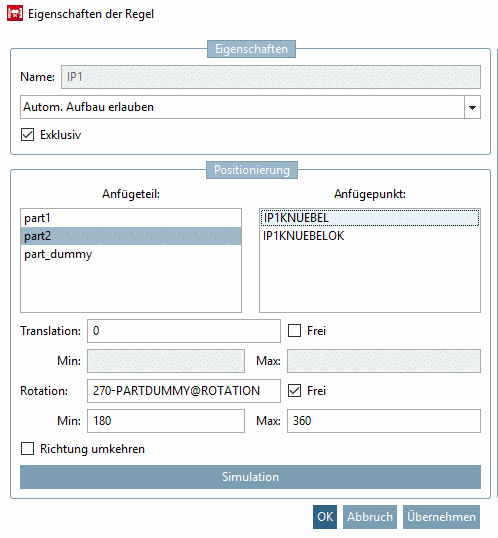

Korrekte Einstellung von Rotation und Min-Max-Werten

Viel einfacher und ohne das Risiko fehlerhafter Einstellungen ist Lösung b).

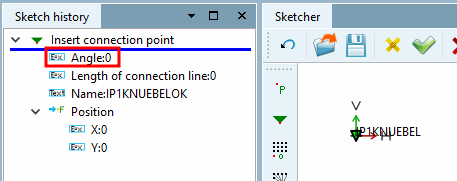

Korrigieren Sie den Winkel des Anfügepunktes (hier im Beispiel auf den Wert 90).

Jetzt erhalten Sie mit Standardeinstellungen im Dialogfenster Eigenschaften der Regel [Rule properties] die gewünschte Startposition des Hebels.

	Hinweis
	Alle Erläuterungen in diesem Beispiel gelten sinngemäß auch für die Translation.
