10.6.2. Éditer des variables de tableau

La sortie des colonnes et des valeurs dans les tableaux est contrôlée par des variables média. Dans l' éditeur média [Media editor], il est fait référence à la variable indiquée dans PARTtemplateDesigner.[116]

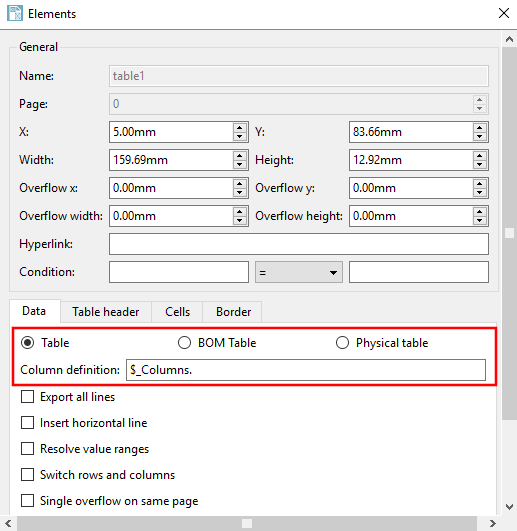

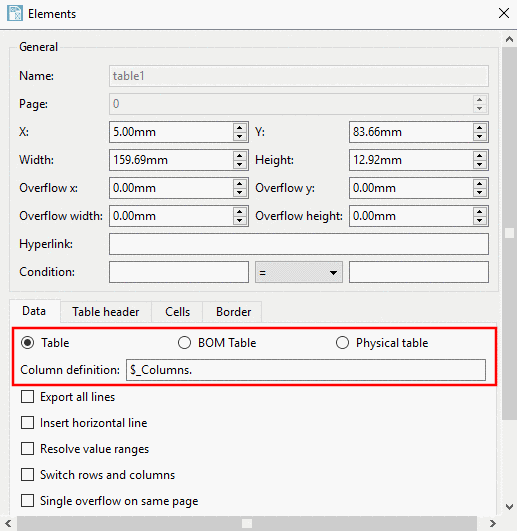

Par défaut, $_Columns. est déjà entré dans PARTtemplateDesigner. Si les médias n’existe pas, par défaut toutes les colonnes visibles sont Affiché. Donc, si vous êtes satisfait de la sortie standard, vous devrez n’interviennent pas nécessairement.

Dans Ce qui suit décrit comment modifier la variable media $_Columns. . Vous pouvez utiliser l’icône comme vous le souhaitez, il vous suffit de vous assurer que vous cliquez sur l’icône Variable de référence.

  1. Ouvrez l' éditeur de médias [Media editor] via Paramètres [Settings] Menu -> Paramètres du modèle [Template configuration] -> Éditer les variables de médias [Edit media variables].

  2. Sélectionnez l'option PSOL_TABLE en haut à droite de la zone de liste.

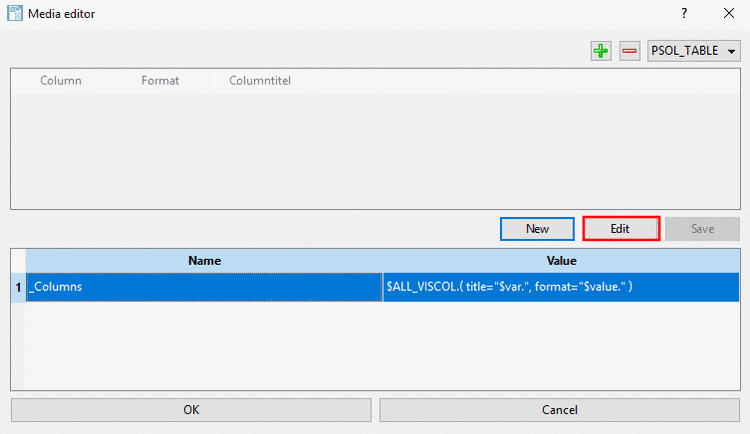

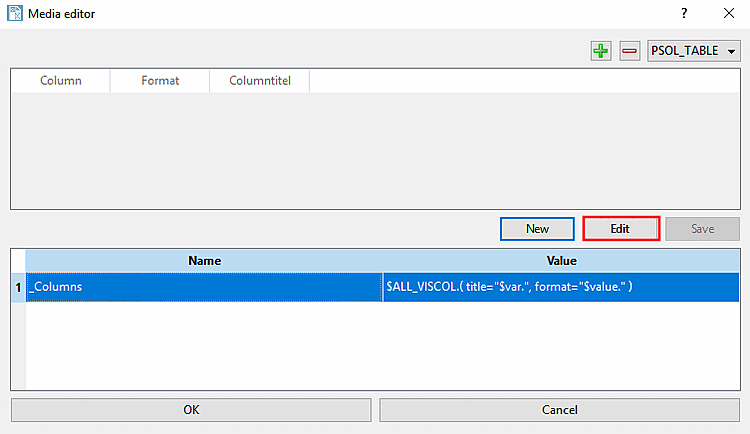

  3. Dans la moitié inférieure de l' , _Columns la variable et cliquez sur Modifier [Edit]. Si la variable n’est pas encore existe, créez-les comme décrit ci-dessous Section 10.6.1.1, « Créer des variables Media » .

    -> La partie supérieure de la boîte de dialogue est maintenant activée (elle était grisée auparavant) et les réglages pour la colonne [Column] (affichage des colonnes), le format [Format] (formatage des lignes) et le titre [Title] (formatage des titres) sont visibles.

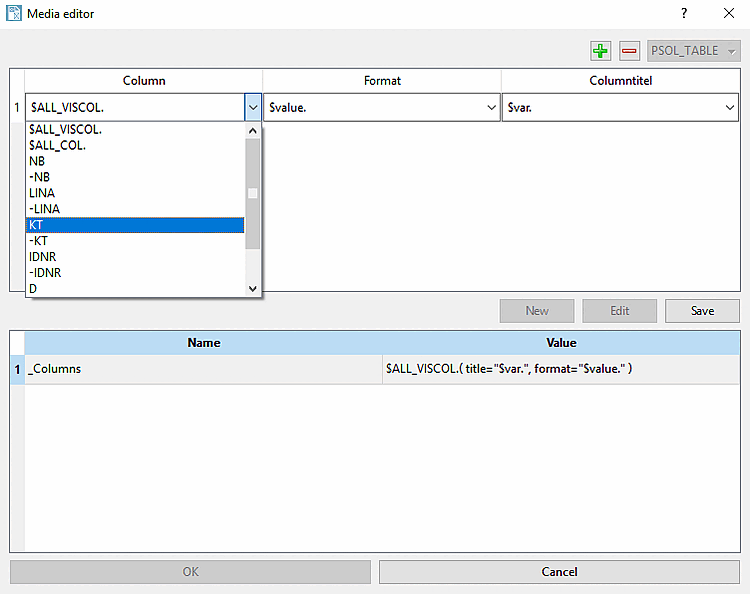

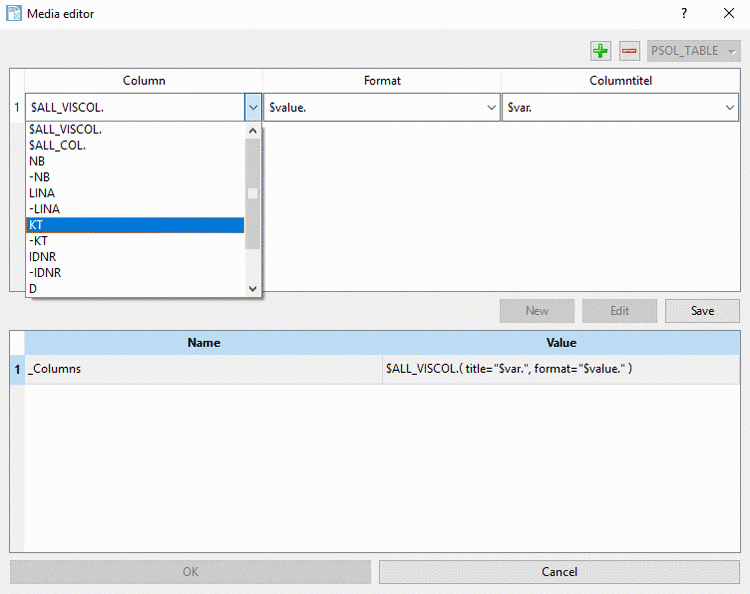

  4. Développez les zones de liste et sélectionnez l'entrée souhaitée.

    • colonne [Column] (affichage des colonnes) :

      • $ALL_VISCOL.: affichage de toutes les colonnes de tableau visibles dans le PARTdataManager

      • $ALL_COL.: affichage de TOUTES les colonnes du tableau

      • Vous pouvez également sélectionner des colonnes individuelles. Chaque entrée apparaît deux fois : Sans et avec le signe moins.

        Sélectionnez les colonnes précédées d'un signe moins pour les masquer. Voir à ce sujet Section 10.6.3, « Masquer les colonnes du tableau  ».

    • Format (formatage de la ligne) :

      • $value(SRC=VALDESC). :

        Il s'agit du réglage recommandé. Les valeurs du tableau s'affichent.

      • $value. $unit. :

        Les valeurs du tableau sont affichées avec leur unité.

        [Remarque]Remarque

        Vous pouvez également saisir directement du texte ou des caractères tels que des parenthèses ; en outre, utiliser le HTML. Le "<br>" assure un retour à la ligne.

    • Titre [Title] (formatage du titre) :

      • $desc.: Texte de description

      • $desc. $unit.: texte de description et unité

      • $var.: Nom de la variable

      • $var.<br>$desc.<br>[$unit.]: nom de la variable, texte de description et unité (chacun sur une nouvelle ligne)

        [Remarque]Remarque

        Vous pouvez également saisir directement du texte ou des caractères tels que des parenthèses ; en outre, utiliser le HTML. Le "<br>" assure un retour à la ligne.



[116] Il en va de même dans PARTproject.
