Certains composants ont des variables de plage de valeurs [Value range variables]. Aucune valeur fixe n'est créée pour celles-ci.
Afin de déterminer clairement les caractéristiques concrètes, tous les domaines de valeurs doivent également être définis pour ces éléments de construction.
Les champs de plage de valeurs sont marqués d’une icône en forme de crayon
marqués sur la ligne sélectionnée
apparaître. Pour ouvrir un champ de saisie, cliquez sur l’icône
.

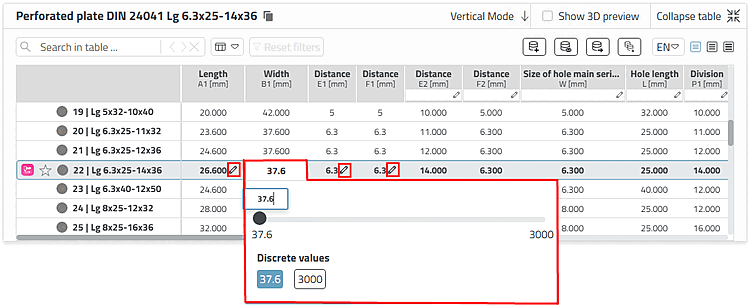

Exemple de produit semi-fini -> Caractéristique dimensionnelle - Effectuez ici la sélection à l'aide du curseur. En outre, deux valeurs discrètes sont disponibles pour la sélection.
Le dialogue peut se présenter différemment selon les spécifications de l'élément de construction.
Sélection par curseur: sélectionnez la valeur à l'aide du curseur (voir ci-dessus).

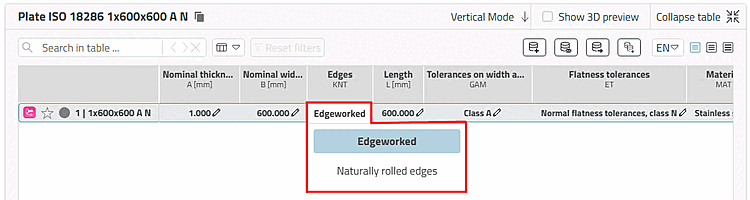

Sélection de valeurs discrètes par zone de liste

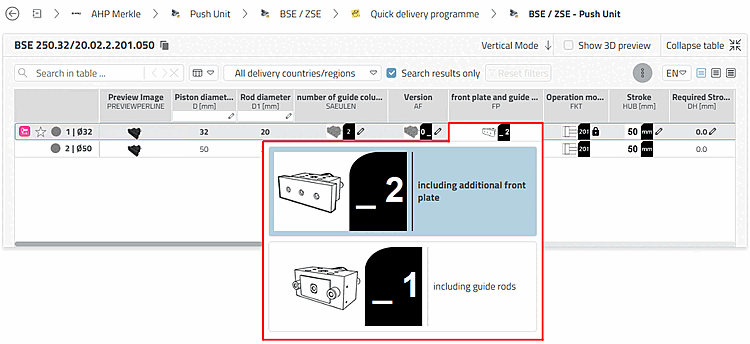

Sélection de valeurs discrètes avec des images d'aperçu:
Des graphiques peuvent également être utilisés pour illustrer les options de sélection dans les zones de plage de valeurs.

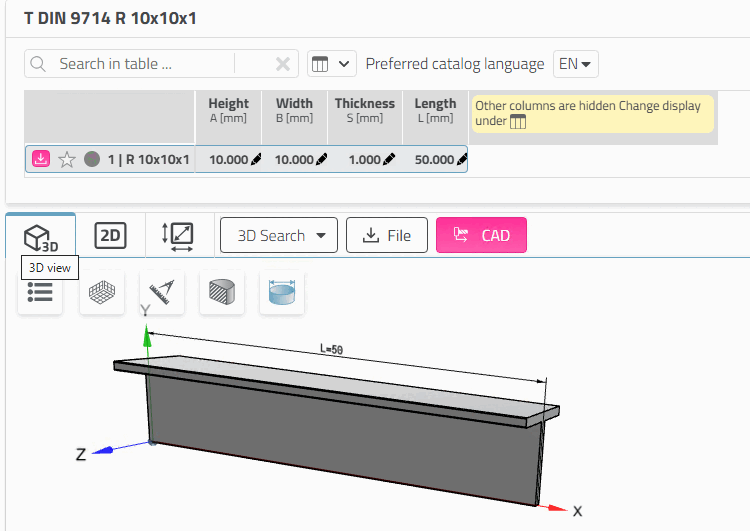

La modification de l'entrée du tableau modifie immédiatement la représentation dans la vue 3D [3D view].
Types de zones de plage de valeurs
Il existe différents types de zones de plage de valeurs.
Par défaut
Les caractéristiques géométriques sont épinglées après l’attribution d’un numéro ERP
, les fonctionnalités restent non épinglées
. [33]
Caractéristique fonctionnelle [Function attribute]

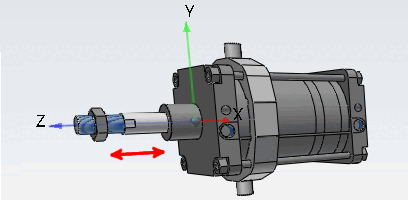

La caractéristique fonctionnelle [Function attribute] est utilisée pour les positions de course et d'angle, pour tout ce qui définit un mouvement mécanique dans une pièce/un assemblage.
Caractéristique géométrique [Geometry attribute]

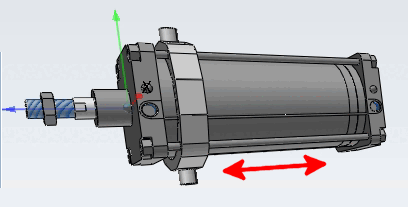

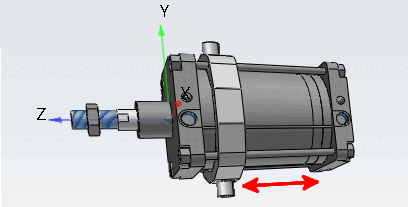

La caractéristique géométrique [Geometry attribute] est utilisée pour les caractéristiques qui ont une influence sur la géométrie ; c'est-à-dire, par exemple, lorsque la géométrie de la pièce ou de l'assemblage est modifiée par la variable (p. ex. longueur de course) ou lorsque des composants sont ajoutés ou supprimés, p. ex. "capteur oui/non" ou "option on/off".
![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/ecatalogsolutions/doc/images/note.png)

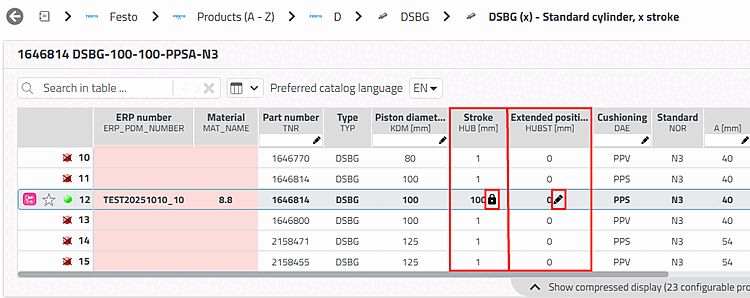

Remarque Dans le cas d’un cylindre, par exemple, doit être distingué entre le HUB, qui est une caractéristique géométrique [Geometry attribute] et la position de levage, qui est une caractéristique fonctionnelle [Function attribute] est. Avec la fonctionnalité ERP, le HUB est épinglé dès qu’un ERP_PDM_NUMBER a été décerné ; La position de levage n’est pas épinglée. Le L’état épinglé est visible sur une icône spéciale
. Différents traits sont
La fonctionnalité ERP comprend également différents numéros ERP
Alloué; différentes positions de levage.Caractéristique dimensionnelle [Dimension attribute]
La caractéristique dimensionnelle [Dimension attribute] est utilisée pour les produits semi-finis et les profilés qui sont fabriqués en mètres courants.
Remarque Indique si une caractéristique de cote est incluse [Dimension attribute] dans le un numéro ERP est épinglé
, est disponible via le fichier de configuration
Dépendance au flux de travail interne de l’entreprise souhaité
ajusté. [a]
Si la ligne est épinglée et que vous avez besoin d'une autre valeur, utilisez à la place la ligne "neutre" non épinglée sans numéro ERP à côté. La possibilité d'exporter des lignes sans numéro ERP dépend du workflow interne à l'entreprise souhaité.
[a] Voir Section 5.18.2, « Épingler la caractéristique de dimension on/off / plinkcommon.cfg -> Bloc [PARTdataManager] -> Clé "LockDimRange » in ENTERPRISE 3Dfindit (Professional) - Administration
Caractéristique matérielle [Object attribute]
La caractéristique matérielle [Object attribute] est utilisée pour les valeurs requises pour les normes de dimensions et/ou de produits, pour les numéros de commande ou les spécifications techniques, etc. (caractéristiques qui n'ont rien à voir avec la géométrie ou la fonction).
Remarque Une fonctionnalité [Object attribute] est épinglée dès que un numéro ERP a été attribué à la ligne concernée. Il est marqué d’une icône correspondante
.Si vous avez besoin d'une autre valeur, utilisez à la place la ligne "neutre" non épinglée sans numéro ERP à côté. La possibilité d'exporter des lignes sans numéro ERP dépend du workflow interne à l'entreprise souhaité.
[33] Administratif le paramètre peut être modifié de sorte que caractéristiques. Voir Section 5.18.3, « Caractéristique de la fonction épingler on/off / plinkcommon.cfg -> Bloc [PARTdataManager] -> Clé "LockFunctionRange » in ENTERPRISE 3Dfindit (Professional) - Administration
