Alcuni componenti hanno variabili di intervallo di valori [Value range variables]. Per queste non viene creato un valore fisso.
Per determinare chiaramente la caratteristica specifica, è necessario definire anche tutti gli intervalli di valori per questi componenti.
I campi dell'intervallo di valori sono contrassegnati da un'icona a forma di matita
contrassegnata nella riga selezionata
diventano visibili. Per aprire un campo di immissione, fare clic sull'icona
.

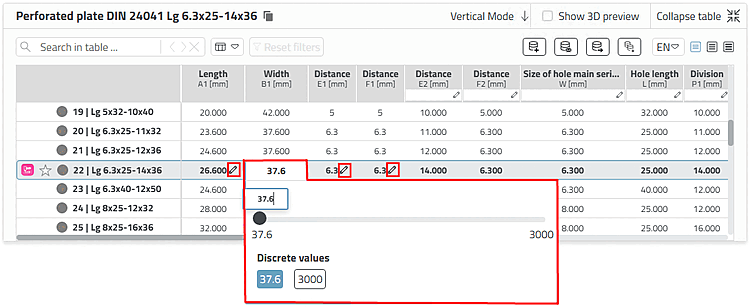

Figura 6.9. Esempio di semilavorato -> caratteristica dimensionale - Effettuare la selezione utilizzando il cursore. Sono disponibili per la selezione anche due valori discreti.
Il dialogo può apparire diverso a seconda delle specifiche del componente.

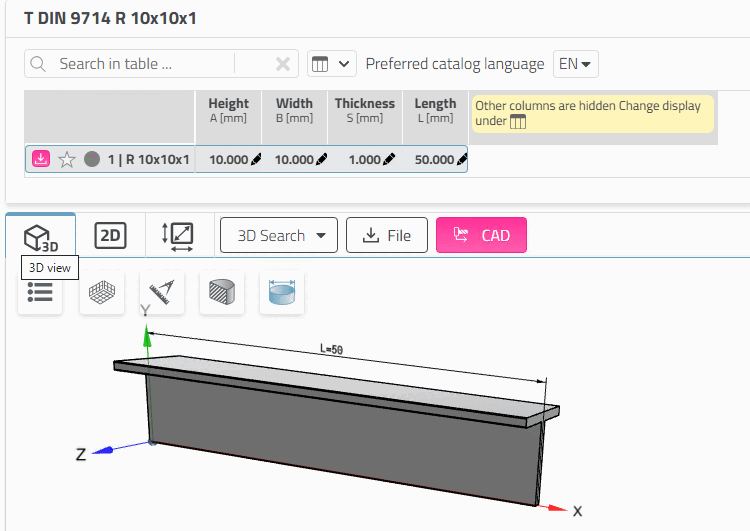

La modifica della voce della tabella cambia immediatamente la visualizzazione nella vista 3D [3D view].

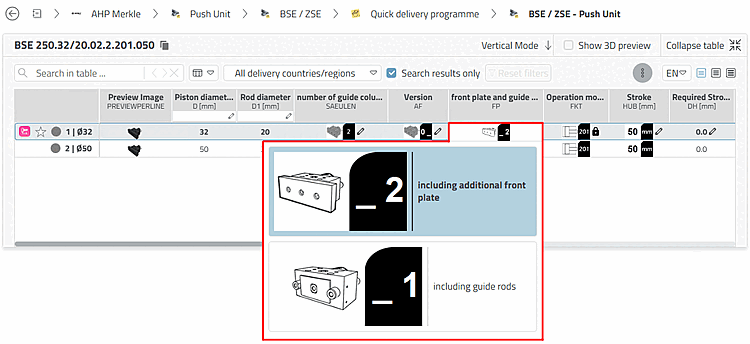

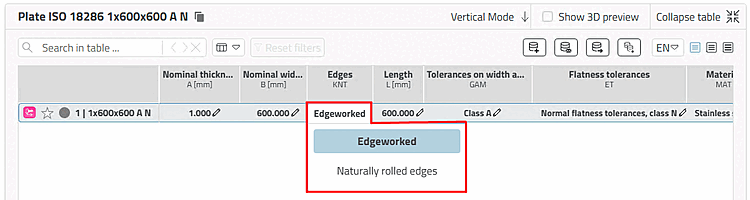

Tipi di campi dell'intervallo di valori
Esistono diversi tipi di campi di valori.
Per impostazione predefinita
Le funzioni geometriche vengono bloccate dopo l'assegnazione di un numero ERP
, le feature rimangono sbloccate
. [33]
Caratteristiche funzionali [Function attribute]
La caratteristica funzionale [Function attribute] viene utilizzata per le posizioni della corsa e dell'angolo, per tutto ciò che definisce un movimento meccanico in un pezzo/un gruppo.
Caratteristica geometrica [Geometry attribute]
La caratteristica geometrica [Geometry attribute] viene utilizzata per le caratteristiche che hanno un'influenza sulla geometria, ad esempio se la geometria del pezzo o dell'assieme cambia a causa della variabile (ad esempio, la lunghezza della corsa), o se vengono aggiunti o rimossi componenti, ad esempio "Sensore sì/no" o "Opzione on/off".
![[Nota]](https://webapi.partcommunity.com/service/help/latest/pages/it/ecatalogsolutions/doc/images/note.png)

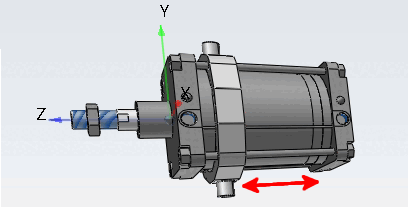

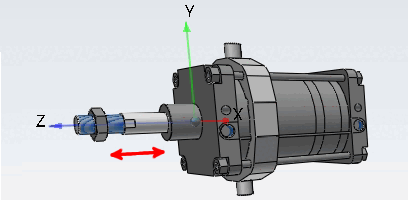

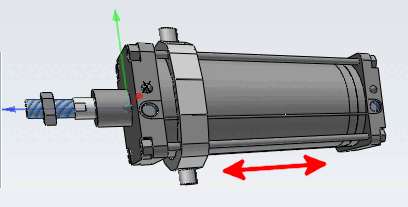

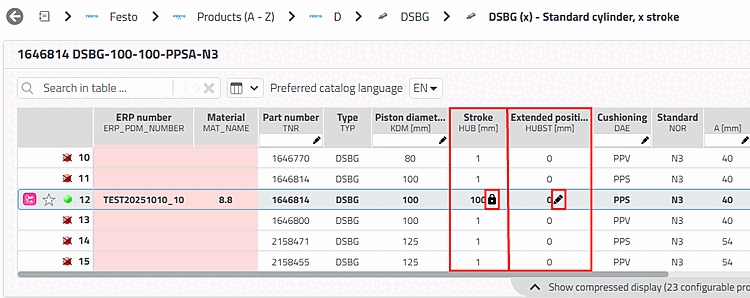

Nota Nel caso di un cilindro, ad esempio, deve essere distinto tra l'HUB, che è una funzione geometrica [Geometry attribute] e la posizione di sollevamento, che è una caratteristica funzionale [Function attribute] è. Con la funzionalità ERP, l'HUB viene bloccato non appena un ERP_PDM_NUMBER è stato assegnato; La posizione di sollevamento non è bloccata. Le Lo stato bloccato è visibile su un'icona speciale
. Tratti diversi sono
La funzionalità ERP include anche diversi numeri ERP
Allocato; diverse posizioni di sollevamento.Caratteristica dimensionale [Dimension attribute]
La caratteristica dimensionale [Dimension attribute] è utilizzata per i semilavorati e i profili prodotti in metri lineari.
Nota Se una caratteristica dimensionale è inclusa [Dimension attribute] nel un numero ERP è appuntato
, è disponibile tramite file di configurazione in
Dipendenza dal flusso di lavoro interno all'azienda desiderato
tarato. [a]
Se la riga è appuntata e si desidera un valore diverso, utilizzare la riga "neutra" non appuntata senza numero ERP accanto. La possibilità di esportare righe senza numero ERP dipende dal flusso di lavoro interno all'azienda desiderato.
[a] Vedere Sezione 5.18.2, “ Attivazione/disattivazione della funzione di dimensione del pin / plinkcommon.cfg -> Block [PARTdataManager] -> Key "LockDimRange" ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione
Caratteristica [Object attribute]
L' attributo caratteristica [Object attribute] viene utilizzato per i valori richiesti dagli standard dimensionali e/o di prodotto, per i numeri d'ordine o le specifiche tecniche, ecc.
Nota Una funzionalità [Object attribute] viene bloccata non appena per la linea in questione è stato assegnato un numero ERP. Esso è contrassegnato da un'icona corrispondente
.Se si desidera un valore diverso, utilizzare la riga "neutra" non appuntata senza numero ERP accanto. La possibilità di esportare righe senza numero ERP dipende dal flusso di lavoro interno all'azienda desiderato.
[33] Amministrativo l'impostazione può essere modificata in modo che Caratteristiche delle funzionalità. Vedi Sezione 5.18.3, “ Funzione caratteristica pin on/off / plinkcommon.cfg -> Blocco [PARTdataManager] -> Tasto "LockFunctionRange" ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione
