Bestimmte Bauteile haben Wertebereichsvariablen [Value range variables]. Für diese ist kein fixer Wert angelegt.
Um die konkrete Ausprägung eindeutig zu bestimmen, müssen bei diesen Bauteilen alle Wertebereiche ebenfalls definiert werden.
Wertebereichsfelder sind mit einem Stiftsymbol
gekennzeichnet, die in der jeweils selektierten Zeile
sichtbar werden. Um ein Eingabefeld zu öffnen, klicken Sie auf das Icon
.

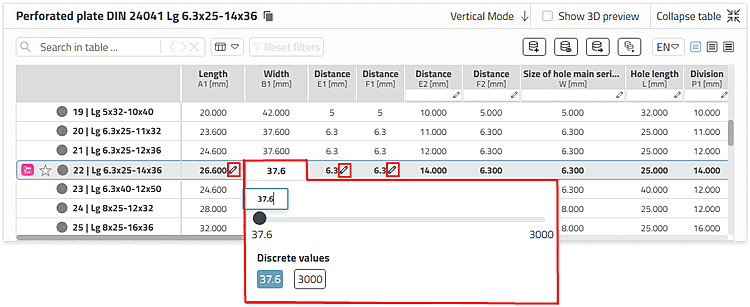

Beispiel Halbzeug -> Dimensionsmerkmal - Nehmen Sie hier die Auswahl per Schieberegler vor. Außerdem stehen zwei diskrete Werte zur Auswahl zur Verfügung.
Der Dialog kann je nach Bauteilvorgaben verschieden aussehen.

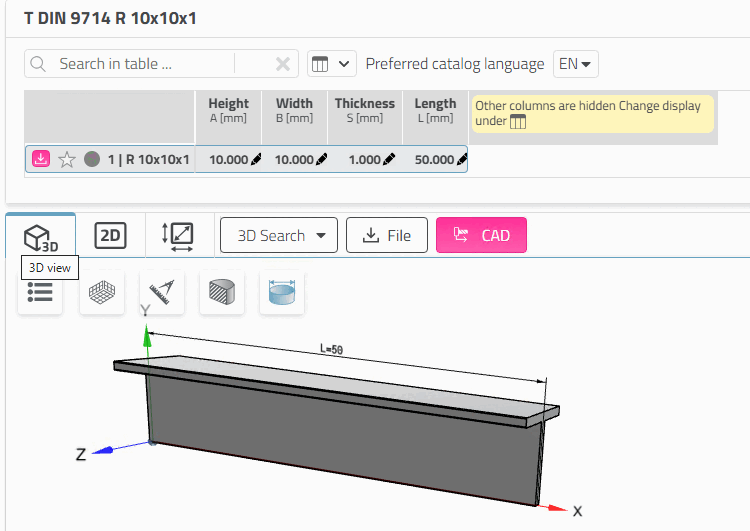

Mit der Änderung des Tabelleneintrags ändert sich unmittelbar die Darstellung in der 3D-Ansicht [3D view].

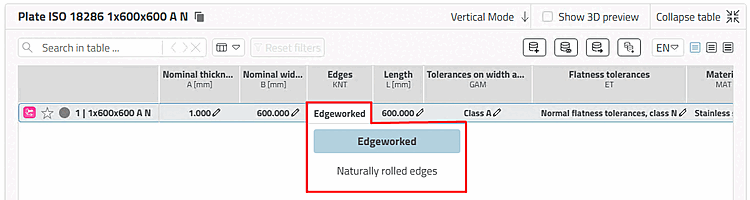

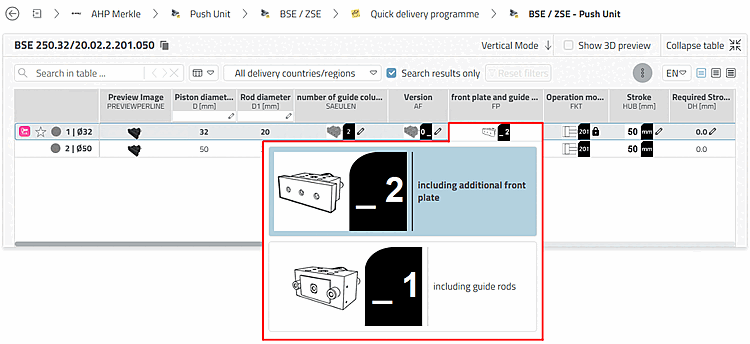

Typen von Wertebereichsfeldern
Es gibt verschiedene Arten von Wertebereichsfeldern.
Per Default
werden Geometriemerkmale nach Vergabe einer ERP-Nummer gepinnt
, Funktionsmerkmale bleiben ungepinnt
.[33]

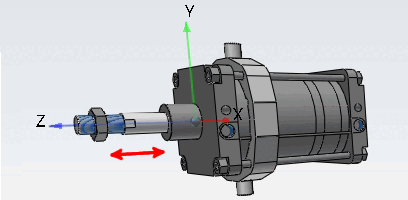

Funktionsmerkmal [Function attribute]
Das Funktionsmerkmal [Function attribute] wird verwendet für Hub-, und Winkelstellungen, für alles, was eine mechanische Bewegung in einem Teil / einer Baugruppe definiert.

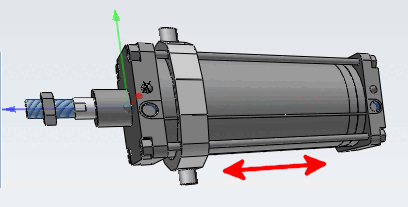

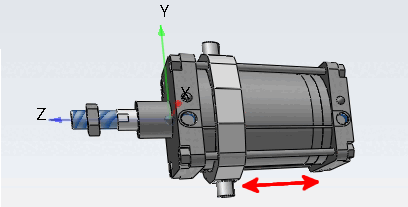

Geometriemerkmal [Geometry attribute]
Das Geometriemerkmal [Geometry attribute] wird verwendet für Merkmale, die Einfluss auf die Geometrie haben; also z.B., wenn sich die Geometrie des Teils oder der Baugruppe durch die Variable ändert (z.B. Hublänge), bzw. wenn Komponenten dazukommen oder wegfallen z.B. „Sensor ja/nein“ oder „Option an/aus“.
![[Hinweis]](https://webapi.partcommunity.com/service/help/latest/pages/de/ecatalogsolutions/doc/images/note.png)

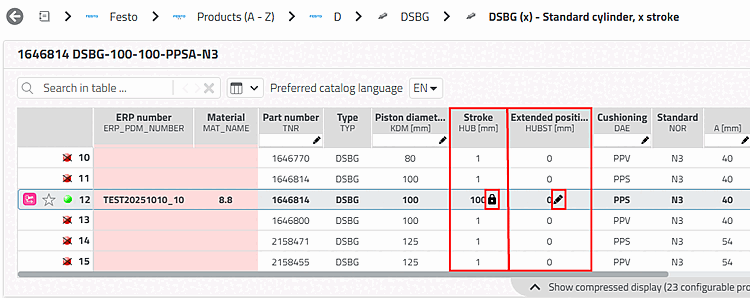

Hinweis Bei einem Zylinder beispielsweise muss unterschieden werden zwischen dem HUB, welcher ein Geometriemerkmal [Geometry attribute] ist und der Hubstellung, welche ein Funktionsmerkmal [Function attribute] ist. Bei ERP-Funktionalität wird der HUB gepinnt, sobald eine ERP_PDM_NUMBER vergeben wurde; die Hubstellung wird nicht gepinnt. Der gepinnte Zustand wird sichtbar an einem speziellen Icon
. Verschiedenen Hüben sind bei
ERP-Funktionalität auch verschiedene ERP-Nummern
zugeteilt; verschiedenen Hubstellungen nicht.Dimensionsmerkmal [Dimension attribute]
Das Dimensionsmerkmal [Dimension attribute] wird verwendet bei Halbzeugen und Profilen, die in laufenden Metern hergestellt werden.
Hinweis Ob ein Dimensionsmerkmal [Dimension attribute] bei Vergabe einer ERP-Nummer gepinnt wird
, ist per Konfigurationsdatei in
Abhängigkeit vom gewünschten firmeninternen Workflow
eingestellt.[a]
Falls die Zeile gepinnt ist und Sie einen anderen Wert benötigen, benutzen Sie stattdessen die nicht gepinnte "neutrale" Zeile ohne ERP-Nummer daneben. Ob Zeilen ohne ERP-Nummer exportiert werden dürfen, ist abhängig vom gewünschten firmeninternen Workflow.
[a] Siehe Abschnitt 5.18.2, „ Dimensions-Merkmal pinnen an/aus / plinkcommon.cfg -> Block [PARTdataManager] -> Schlüssel "LockDimRange" “ in ENTERPRISE 3Dfindit (Professional) - Administration.
Sachmerkmal [Object attribute]
Das Sachmerkmal [Object attribute] wird verwendet für Werte, die für Maß- und/oder Produktnormen erforderlich sind, für Bestellnummern oder technische Spezifikationen, etc. (Merkmale, die nichts mit Geometrie oder Funktion zu tun haben).
Hinweis Ein Sachmerkmal [Object attribute] ist gepinnt, sobald für die betreffende Zeile eine ERP-Nummer vergeben ist. Es wird mit einem entsprechenden Icon
gekennzeichnet.Wenn Sie einen anderen Wert benötigen, benutzen Sie stattdessen die nicht gepinnte "neutrale" Zeile ohne ERP-Nummer daneben. Ob Zeilen ohne ERP-Nummer exportiert werden dürfen, ist abhängig vom gewünschten firmeninternen Workflow.
[33] Administrativ kann die Einstellung dahingehend geändert werden, dass auch Funktionsmerkmale gepinnt werden. Siehe Abschnitt 5.18.3, „ Funktionsmerkmal pinnen an/aus / plinkcommon.cfg -> Block [PARTdataManager] -> Schlüssel "LockFunctionRange" “ in ENTERPRISE 3Dfindit (Professional) - Administration.
