4.3.1.2.4. Mappage des attributs pour Windchill

Pour que la mise en correspondance entre Creo et Windchill fonctionne, plusieurs étapes sont nécessaires.

Définir les attributs à transmettre au logiciel de CAO/PDM (il ne s'agit pas des attributs par défaut, mais de ceux explicitement spécifiés dans le bloc [CadDocumentAttributes] ).

[Remarque]Remarque

Dans Windchill, la configuration standard de 3Dfindit permet uniquement d'insérer les attributs via le document CAO, et non via un mécanisme de mappage direct.

3Dfindit -> Document CAO (désigné) -> Creo -> Windchill

Windchill ne peut lire dans le document CAO que les attributs marqués comme « Designated ».

Par conséquent, la valeur « Designated » n’est pas spécifiée dans de la configuration Windchill PDMLink ifproepdmlink.cfg file, mais dans le Creo configuration file ifproewildfire.cfg.

Procédez comme suit :

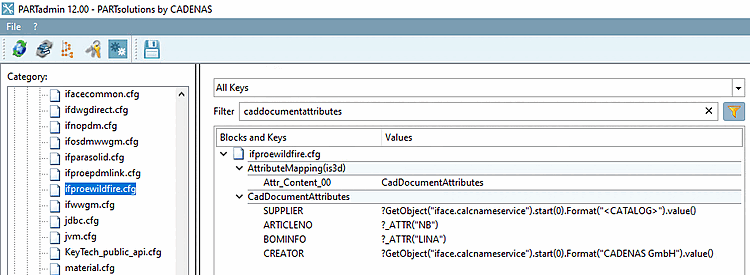

  1. Ouvre le fichier de configuration $CADENAS_SETUP/ifproewildfire.cfg.

  2. Dans le bloc [CadDocumentAttributes], saisissez les attributs souhaités que vous souhaitez exporter via le système de CAO vers PDMLink .

  3. Pour chaque attribut devant être transmis à Windchill, ajoutez la ligne supplémentaire « <NOM_DE_L'ATTRIBUT>.custom=DESIGNATED ».

    [Remarque]Remarque

    La condition préalable est que le nom de l'attribut dans Windchill soit exactement le même .

    Exemple:

    [CadDocumentAttributes]
NB=NB
NB.custom=DESIGNATED
NT=NT
NT.custom=DESIGNATED
LINA=LINA
LINA.custom=DESIGNATED
NN=NN
NN.custom=DESIGNATED
ERP_PDM_NUMBER=ERP_PDM_NUMBER
ERP_PDM_NUMBER.custom=DESIGNATED
MAT_NAME=MAT_NAME
MAT_NAME.custom=DESIGNATED
