3.3.1.2.4. Mappatura degli attributi per Windchill

Affinché la mappatura tra Creo e Windchill funzioni, è necessario eseguire diversi passaggi.

Specificare gli attributi per il trasferimento a CAD/PDM (non si tratta degli attributi predefiniti, ma di quelli esplicitamente specificati nel blocco [CadDocumentAttributes] ).

[Nota]Nota

Con Windchill, nella configurazione PARTsolutions standard, esiste solo l'opzione di inserire gli attributi tramite il documento CAD e non tramite un meccanismo di mappatura diretta.

PARTsolutions -> Documento CAD (designato) -> Creo -> Windchill

Windchill può leggere dal documento CAD solo gli attributi identificati con "Designated".

Quindi il valore "Designated" non è impostato in il file di configurazione di Windchill-PDMLink ifproepdmlink.cfg, ma nella cartella Il file di configurazione di Creo ifproewildfire.cfg.

Eseguire le seguenti operazioni:

  1. Aprire il file di configurazione $CADENAS_SETUP/ifproewildfire.cfg.

  2. Nel blocco [CadDocumentAttributes], inserire gli attributi desiderati, che si desidera esportare tramite il sistema CAD in PDMLink.

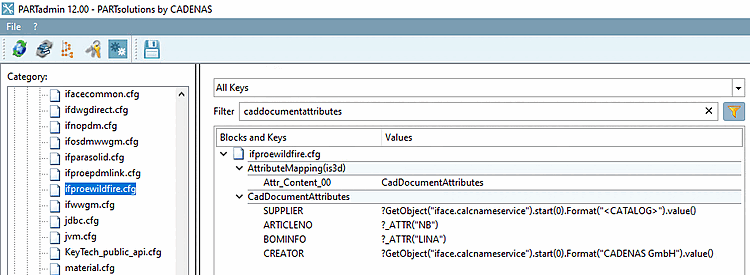

    Figura 3.26.

  3. Per ogni attributo da trasferire a Windchill, inserire la riga aggiuntiva "<ATTRIBUTENAME>.custom=DESIGNATED".

    [Nota]Nota

    Il presupposto è che il nome dell'attributo in Windchill sia esattamente lo stesso.

    Esempio:

    [CadDocumentAttributes]
NB=NB
NB.custom=DESIGNATED
NT=NT
NT.custom=DESIGNATED
LINA=LINA
LINA.custom=DESIGNATED
NN=NN
NN.custom=DESIGNATED
ERP_PDM_NUMBER=ERP_PDM_NUMBER
ERP_PDM_NUMBER.custom=DESIGNATED
MAT_NAME=MAT_NAME
MAT_NAME.custom=DESIGNATED
