4.3.1.2.4. Attributmapping für Windchill

Damit das Mapping zwischen Creo und Windchill funktioniert, sind mehrere Schritte erforderlich.

Attribute für die Übergabe an CAD/PDM festlegen (dies sind nicht die Standard-Attribute, sondern die explizit im Block [CadDocumentAttributes] angegebenen.)

[Hinweis]Hinweis

Bei Windchill gibt es in der 3Dfindit-Standardkonfiguration nur die Möglichkeit, die Attribute über das CAD-Dokument einzufügen, nicht über einen direkten Mapping-Mechanismus.

3Dfindit -> CAD-Dokument (Designated) -> Creo -> Windchill

Windchill kann aus dem CAD-Dokument nur Attribute lesen, die mit "Designated" gekennzeichnet sind.

Daher wird der Wert "Designated" nicht in der Windchill-PDMLink-Konfigurationsdatei ifproepdmlink.cfg gesetzt, sondern in der Creo-Konfigurationsdatei ifproewildfire.cfg.

Gehen Sie folgendermaßen vor:

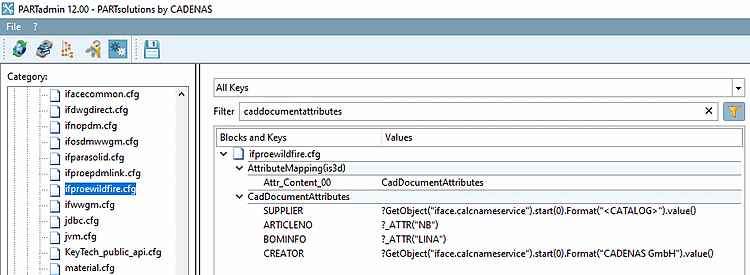

  1. Öffnen Sie die Konfigurationsdatei $CADENAS_SETUP/ifproewildfire.cfg.

  2. Tragen Sie im Block [CadDocumentAttributes] die gewünschten Attribute ein, die Sie über das CAD-System nach PDMLink exportieren möchten.

  3. Tragen Sie für jedes Attribut, das an Windchill übergeben werden soll, die zusätzliche Zeile "<ATTRIBUTENAME>.custom=DESIGNATED" ein.

    [Hinweis]Hinweis

    Voraussetzung ist, dass der Attributname in Windchill exakt gleich lautet.

    Beispiel:

    [CadDocumentAttributes]
NB=NB
NB.custom=DESIGNATED
NT=NT
NT.custom=DESIGNATED
LINA=LINA
LINA.custom=DESIGNATED
NN=NN
NN.custom=DESIGNATED
ERP_PDM_NUMBER=ERP_PDM_NUMBER
ERP_PDM_NUMBER.custom=DESIGNATED
MAT_NAME=MAT_NAME
MAT_NAME.custom=DESIGNATED
