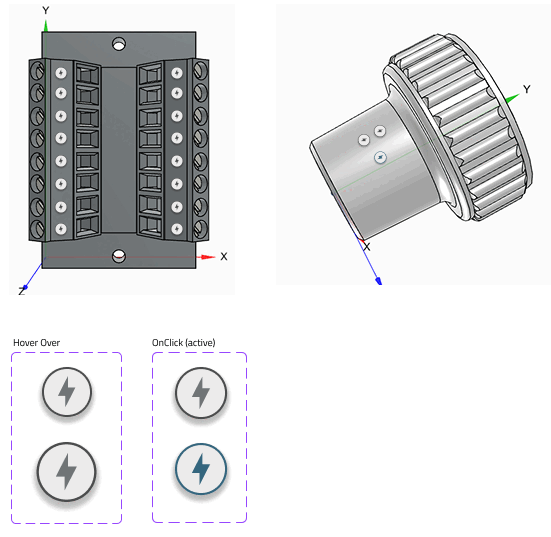

S'il existe un enrichissement pour l'électricité ou le piping, l'icône correspondante s'affiche automatiquement dans 3Dfindit.

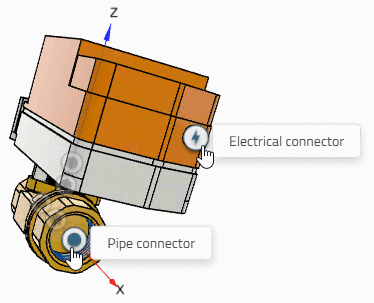

Valeur ajoutée : les utilisateurs peuvent voir immédiatement de quoi il s'agit lors d'une connexion.

Remarque : pour que les points soient visibles, une classification actuelle doit être installée.

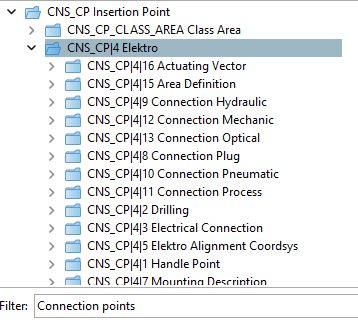

Exemple : Connexions électriques CNS [CNS_CP|...]

Exemple : Raccords de tuyaux en CNS [CNSPIPECONNECTOR]

Dans le Fichier de configuration sous $CADENAS_DATA/datasetup/prjoptions/prjoptions.cfg détermine quelle icône est affichée pour quelles classes. Actuellement, c’est soit celui pour le connecteur électrique soit celui pour le connecteur de tuyau .

[LabelTypes]
electrical=CNS_CP|4|3,CNS_CP|4|6,CNS_CP|4|7,CNS_CP|4|8,CNS_CP|4|9,CNS_CP|4|10,CNS_CP|4|11,
 CNS_CP|4|12,CNS_CP|4|13,CNS_CP|4|14,CNS_CP|4|15|1,CNS_CP|4|15|2,CNS_CP|4|15|3,CNS_CP|4|17,
 RVT_CP_ELECTRICALCONNECTOR
piping=CNSPIPECONNECTOR_OVAL,CNSPIPECONNECTOR_RECT,CNSPIPECONNECTOR_ROUND,
 CNSPIPECONNECTOR_TRAPEZ,RVT_CP_PIPECONNECTOR,RVT_CP_DUCTCONNECTOR
