Pour classer les points d'attache, il faut impérativement installer la classification CNS, mais aussi, le cas échéant, d'autres classifications comme Revit ou VDI 3805.
Des informations supplémentaires telles que des informations de placement ou des méta-informations peuvent être liées à des éléments géométriques (points d'attache, système de coordonnées, esquisse, plan).
Informations sur le placement: Les pièces normalisées telles que les vis, les écrous, etc. sont notamment dotées de ces informations, de sorte qu'elles peuvent être placées facilement et rapidement dans la CAO au moyen de la boîte de dialogue de placement. Voir à ce sujet Section 5.12.10, « Classification des éléments normalisés pour le dialogue de placement ».
Par exemple, pour les composants électriques, le choix du composant approprié nécessite des informations plus détaillées, notamment sur les connexions. Voir Section 5.12.11, « Classifier les pièces électriques ».
Pour les canalisations, il est par exemple possible de définir le type de raccordement.
![[Important]](https://webapi.partcommunity.com/service/help/latest/pages/fr/ecatalogsolutions/doc/images/important.png)
Deux espaces de travail sont disponibles pour classer les points d'attache :

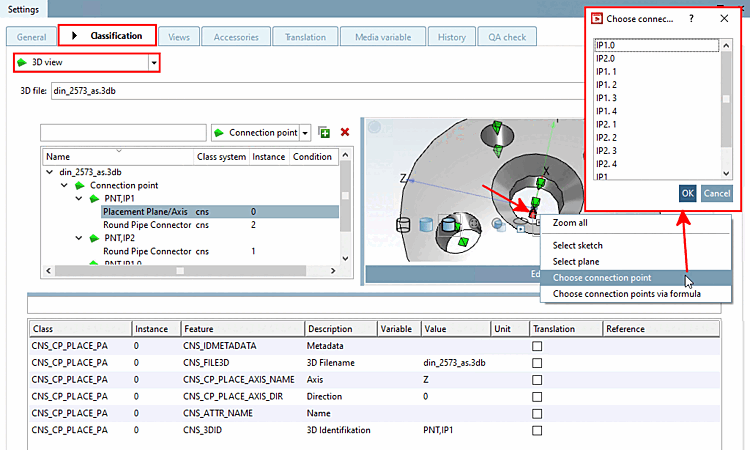

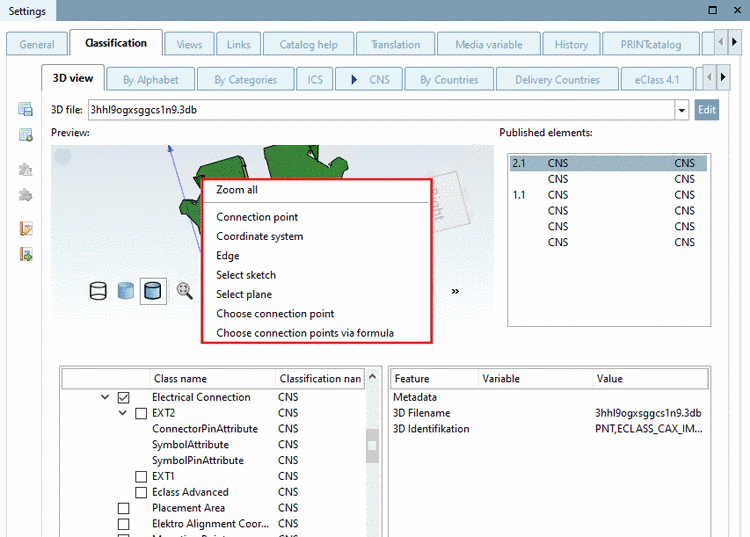

Pour l'affectation initiale, la sélection de la zone de liste 3D view est idéale, car elle vous permet d'avoir un lien direct avec les éléments géométriques correspondants, comme par ex. les points d'attache. Voir Section 5.12.9.1, « Éléments publiés - Sélectionner un point d'attache ».

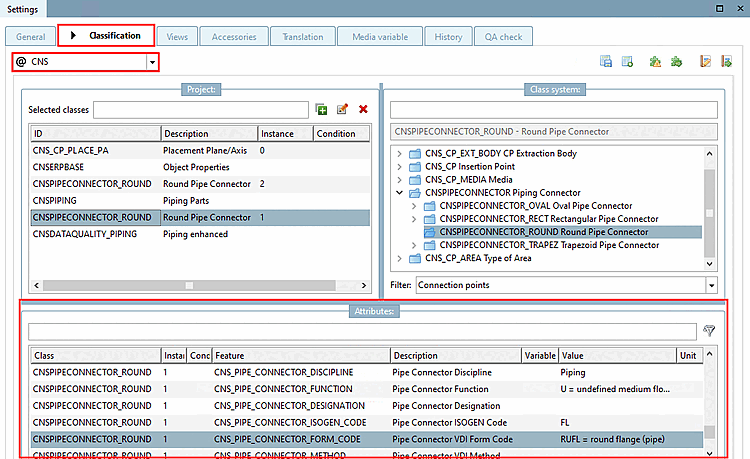

Si les classes sont déjà définies, vous pouvez également sélectionner la classification souhaitée dans la zone de liste (l'illustration suivante montre la sélection de "@ CNS") et éditer les différentes caractéristiques. Voir également Section 5.12.5.1.1.2, « Attribuer des caractéristiques ».

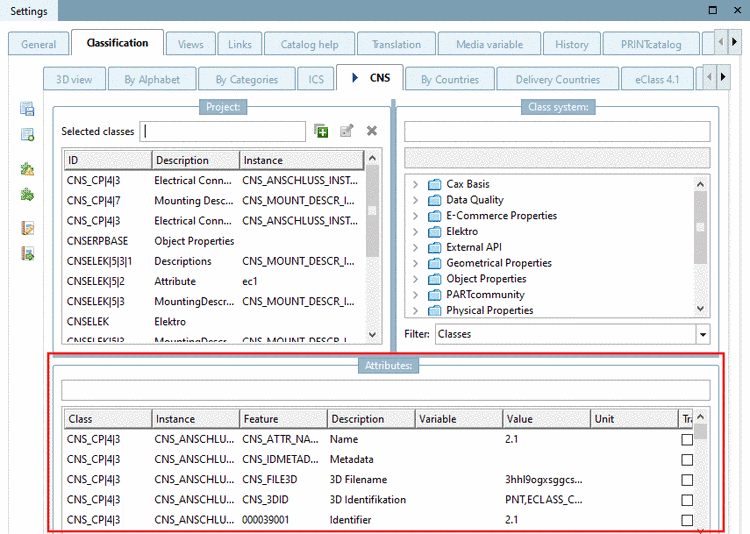

Paramètres [Settings] -> Onglet Classification -> Sélection de la zone de liste CNS -> Zone de dialogue Caractéristiques [Attributes]
![Paramètres [Settings] -> Onglet Classification -> Sélection de la zone de liste 3D view](https://webapi.partcommunity.com/service/help/latest/pages/fr/ecatalogsolutions/doc/resources/img/img_45d9af65e95c4b258c77d0f591137243.png)
![Paramètres [Settings] -> Onglet Classification -> Sélection de la zone de liste CNS -> Zone de dialogue Caractéristiques [Attributes]](https://webapi.partcommunity.com/service/help/latest/pages/fr/ecatalogsolutions/doc/resources/img/img_db88190bbe694c83b3689890c3667b8c.png)
