Per classificare i punti di connessione è necessario installare la classificazione CNS, ma è possibile utilizzare anche altre classificazioni come Revit o VDI 3805.
Agli elementi geometrici possono essere collegate informazioni aggiuntive, come informazioni sul posizionamento o meta-informazioni (punti di connessione, sistema di coordinate, schizzo, livello).
Informazioni sul posizionamento: In particolare, i pezzi standard come viti, dadi, ecc. sono dotati di queste informazioni in modo da poterli posizionare rapidamente e facilmente nel CAD utilizzando il dialogo di posizionamento. Sezione 5.12.10, “ Classificare le parti standard per il dialogo di posizionamento ” Vedere .
Per i componenti elettrici, ad esempio, sono necessarie ulteriori informazioni, come quelle relative ai collegamenti, per la scelta del componente adatto. Sezione 5.12.11, “Classificare le parti elettriche ” Vedere .
Ad esempio, il tipo di connessione può essere definito per le tubature.
![[Importante]](https://webapi.partcommunity.com/service/help/latest/pages/it/ecatalogsolutions/doc/images/important.png)
Sono disponibili due aree di lavoro per la classificazione dei punti di connessione:

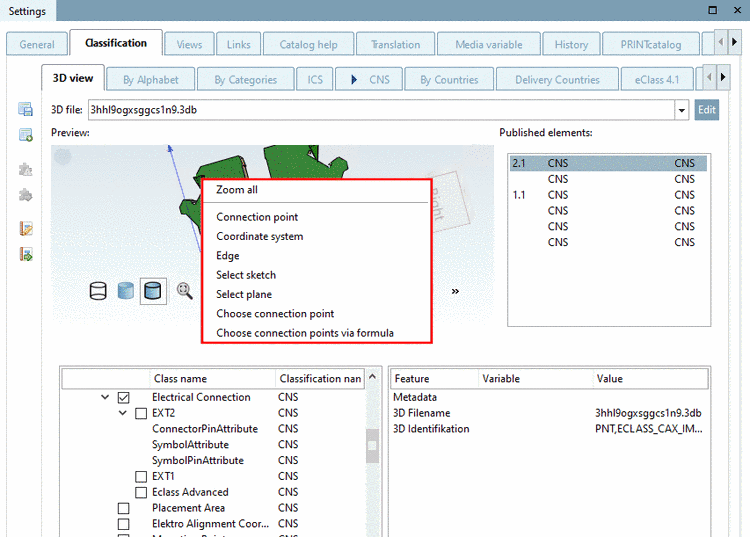

La selezione dei campi dell'elenco della vista 3D è ideale per l'assegnazione iniziale, in quanto qui si ha un riferimento diretto ai rispettivi elementi geometrici, come i punti di connessione. Sezione 5.12.9.1, “ Elementi pubblicati - Selezionare il punto di fissaggio ” Vedere .

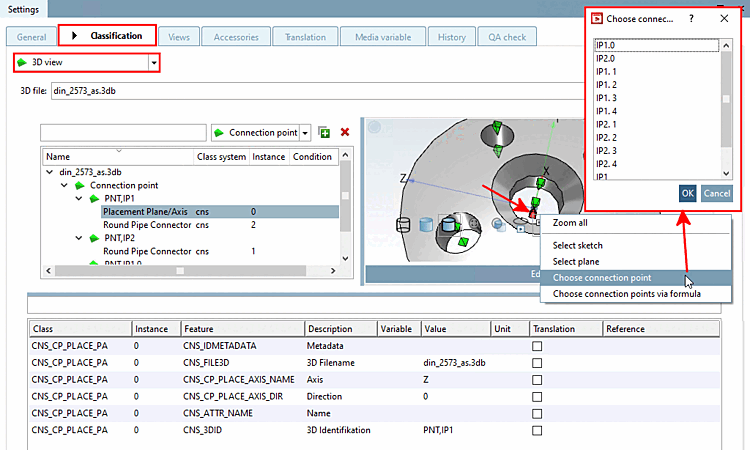

Figura 5.926. Impostazioni [Settings] -> Pagina della scheda Classificazione [Classification] -> Selezione del campo dell'elenco di visualizzazione 3D
Se le classi sono già impostate, è possibile selezionare la classificazione desiderata nel campo elenco (la figura seguente mostra la selezione di "@ CNS") e modificare le singole caratteristiche. Sezione 5.12.5.1.1.2, “ Assegnare le caratteristiche ” Vedere anche .

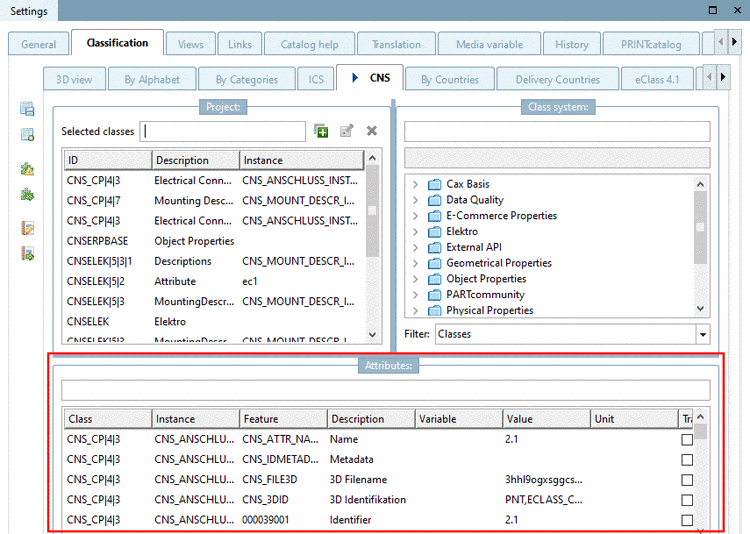

Figura 5.927. Impostazioni [Settings] -> Pagina della scheda Classificazione [Classification] -> Selezione del campo elenco CNS -> Area di dialogo Caratteristiche [Attributes]
![Impostazioni [Settings] -> Pagina della scheda Classificazione [Classification] -> Selezione del campo dell'elenco di visualizzazione 3D](https://webapi.partcommunity.com/service/help/latest/pages/it/ecatalogsolutions/doc/resources/img/img_c2df82c54d2348b49f0c7cc43fab3f25.png)
![Impostazioni [Settings] -> Pagina della scheda Classificazione [Classification] -> Selezione del campo elenco CNS -> Area di dialogo Caratteristiche [Attributes]](https://webapi.partcommunity.com/service/help/latest/pages/it/ecatalogsolutions/doc/resources/img/img_6a05c9dd3ee440fc8c2b2828d2205a88.png)
