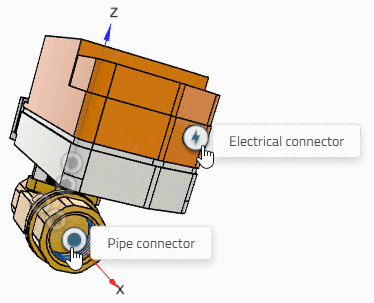

Se c'è un arricchimento per l'impianto elettrico o le tubature, l'icona corrispondente viene visualizzata automaticamente in 3Dfindit.

Figura 5.986.

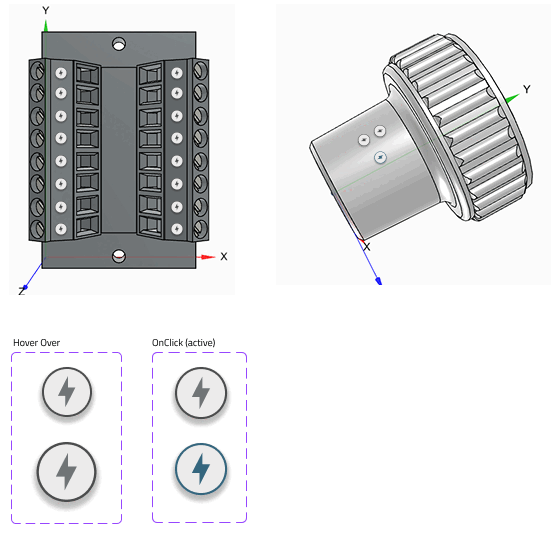

Valore aggiunto: gli utenti possono vedere immediatamente il significato di una connessione.

Nota: affinché i punti siano visibili, è necessario che sia installata una classificazione attuale.

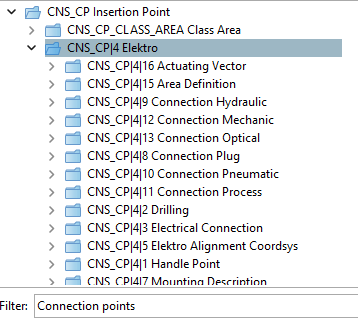

Figura 5.987. Esempio: collegamenti elettrici CNS [CNS_CP|...]

Figura 5.988. Esempio: connessioni di tubi CNS [CNSPIPECONNECTOR]

Nel File di configurazione sotto $CADENAS_DATA/datasetup/prjoptions/prjoptions.cfg determina quale icona viene visualizzata per quali classi. Attualmente, questo è o quello per il connettore elettrico o quello per il connettore di tubo.

Figura 5.989.

[LabelTypes]
electrical=CNS_CP|4|3,CNS_CP|4|6,CNS_CP|4|7,CNS_CP|4|8,CNS_CP|4|9,CNS_CP|4|10,CNS_CP|4|11,
 CNS_CP|4|12,CNS_CP|4|13,CNS_CP|4|14,CNS_CP|4|15|1,CNS_CP|4|15|2,CNS_CP|4|15|3,CNS_CP|4|17,
 RVT_CP_ELECTRICALCONNECTOR
piping=CNSPIPECONNECTOR_OVAL,CNSPIPECONNECTOR_RECT,CNSPIPECONNECTOR_ROUND,
 CNSPIPECONNECTOR_TRAPEZ,RVT_CP_PIPECONNECTOR,RVT_CP_DUCTCONNECTOR
