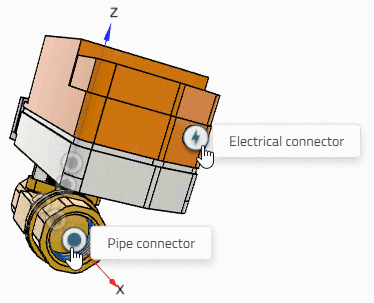

Liegt eine Anreicherung für Elektro oder Piping vor, wird in 3Dfindit automatisch das entsprechende Icon angezeigt.

Mehrwert: Benutzer können sofort sehen, worum es bei einem Anschluss geht.

Hinweis: Damit die Punkte sichtbar werden, muss eine aktuelle Klassifikation installiert sein.

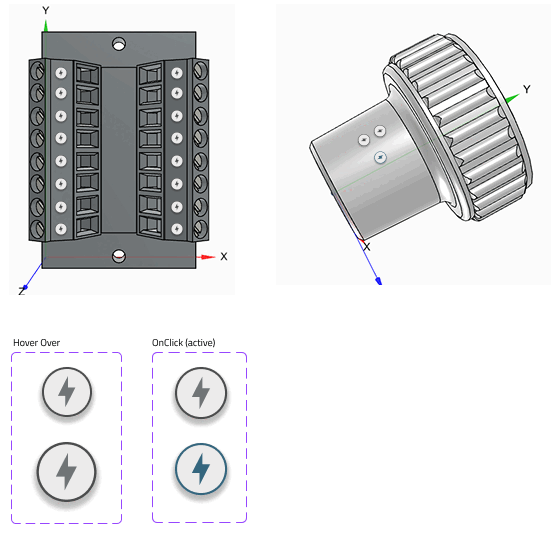

Beispiel: CNS elektrische Anschlüsse [CNS_CP|...]

Beispiel: CNS-Rohranschlüsse [CNSPIPECONNECTOR]

In der Konfigurationsdatei unter $CADENAS_DATA/datasetup/prjoptions/prjoptions.cfg wird bestimmt, bei welchen Klassen, welches Icon angezeigt wird. Aktuell ist dies entweder das für Electrical connector oder das für Pipe connector .

[LabelTypes]
electrical=CNS_CP|4|3,CNS_CP|4|6,CNS_CP|4|7,CNS_CP|4|8,CNS_CP|4|9,CNS_CP|4|10,CNS_CP|4|11,
 CNS_CP|4|12,CNS_CP|4|13,CNS_CP|4|14,CNS_CP|4|15|1,CNS_CP|4|15|2,CNS_CP|4|15|3,CNS_CP|4|17,
 RVT_CP_ELECTRICALCONNECTOR
piping=CNSPIPECONNECTOR_OVAL,CNSPIPECONNECTOR_RECT,CNSPIPECONNECTOR_ROUND,
 CNSPIPECONNECTOR_TRAPEZ,RVT_CP_PIPECONNECTOR,RVT_CP_DUCTCONNECTOR
