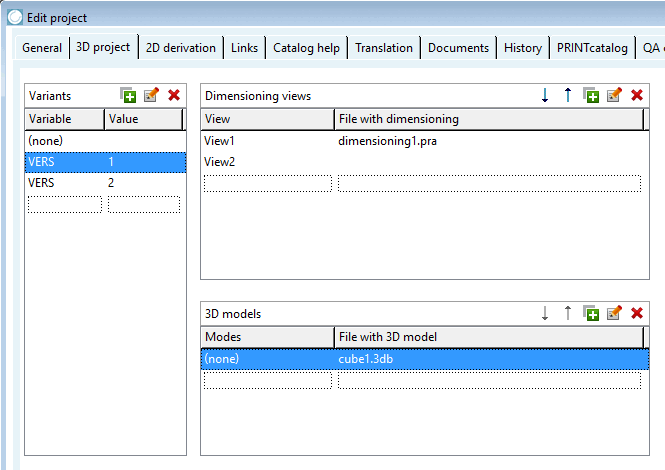

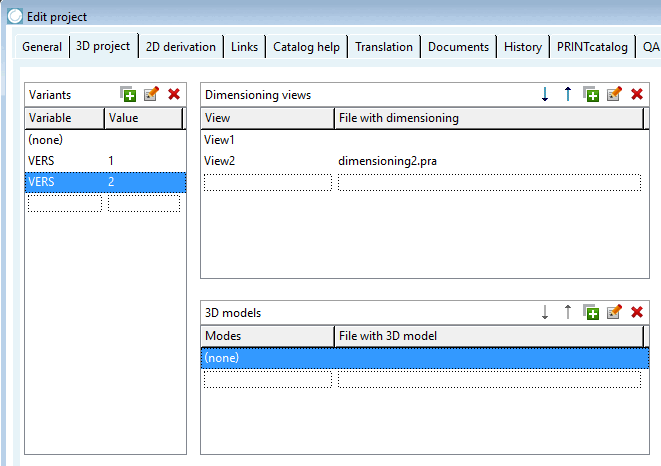

Déclaration des vues de cotation

Voir Section 5.9.4.3.3, « Exemple : Variantes de vues de cotes  ».

Déclaration correcte dans le cas de modèles 3D:

Sous Variantes [Variants], vous pouvez utiliser la valeur par défaut (none) et créer VERS 1, mais vous pouvez tout aussi bien laisser (none) vide et créer les lignes VERS 1 et VERS 2.

Pour l'attribution du modèle 3D, utilisez simplement la ligne par défaut sous Modes "(none)".

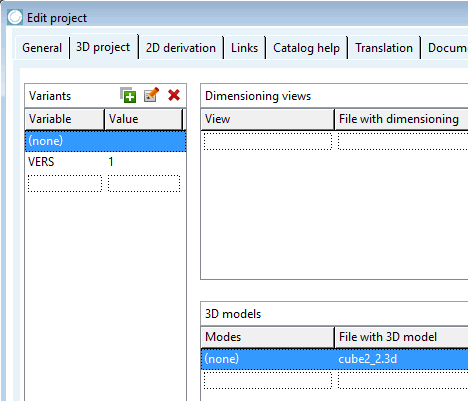

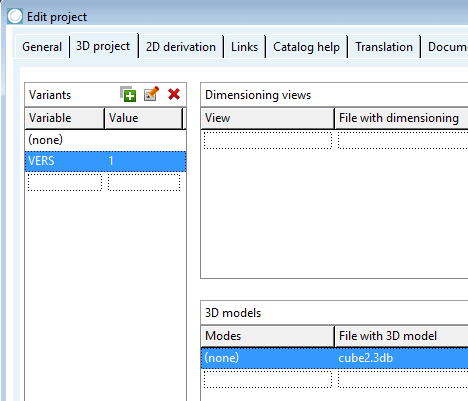

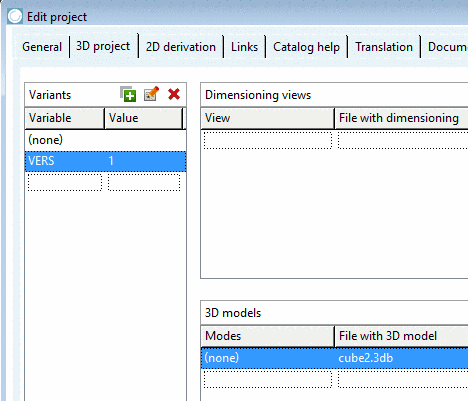

A) Utilisation des variantes (none) et VERS=1

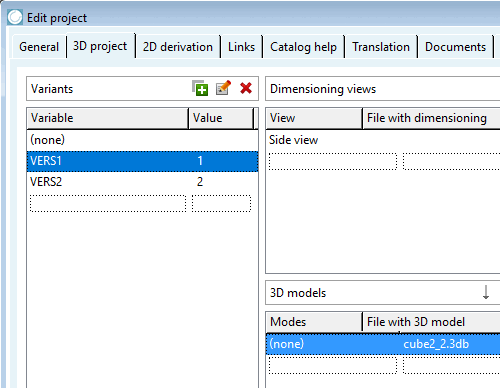

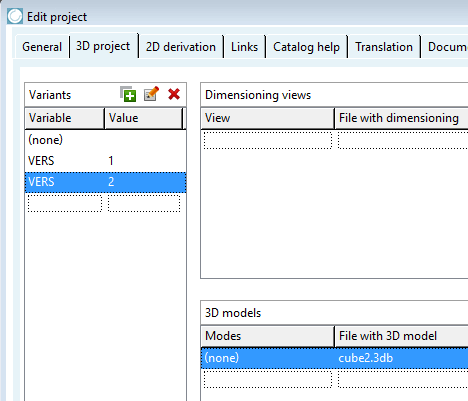

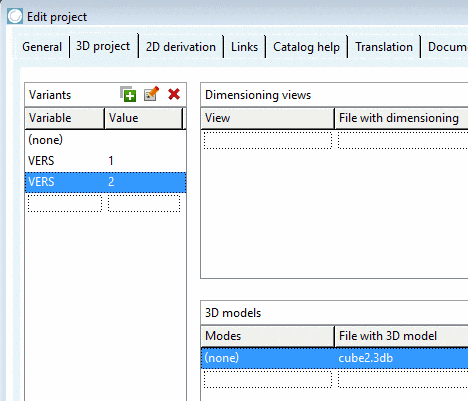

B) Utilisation des variantes VERS=1 et VERS=2

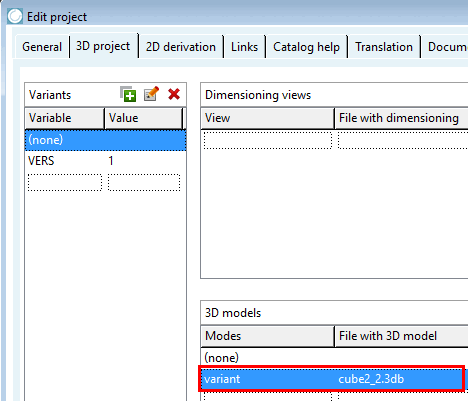

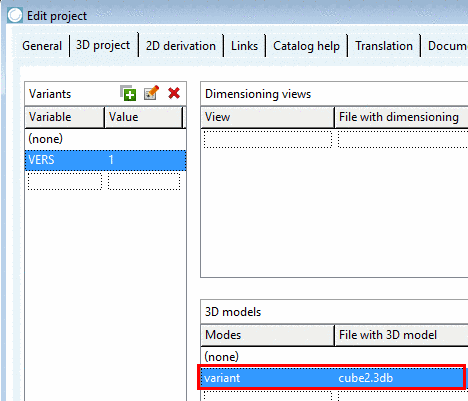

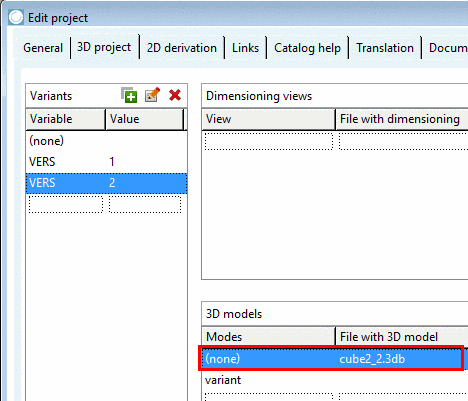

Une autre possibilité d'attribution correcte consiste à créer une nouvelle ligne avec son propre terme sous Modèles 3D [3D models] -> Modes (ce qui ne représente toutefois pas un réel gain par rapport à l'utilisation directe de la ligne (none)).

	Remarque

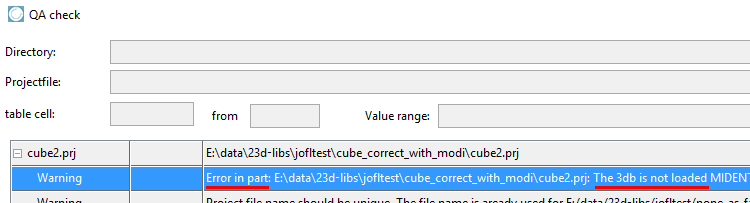

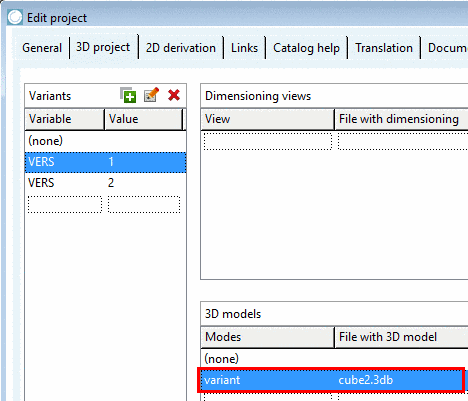

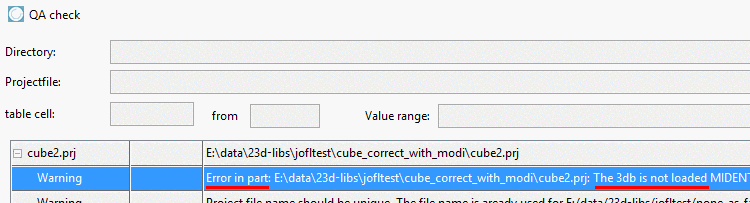

	Erreur d'attribution de modèle: une fois sous les modes [Modes] "(none)" et une fois sous les modes [Modes] "variant". En cas de test meta, un avertissement [Warning] apparaîtra. Avertissement [Warning] - erreur dans le composant : <chemin> : Le 3DB n'a pas été chargé ...

(none) fait également office de fallback

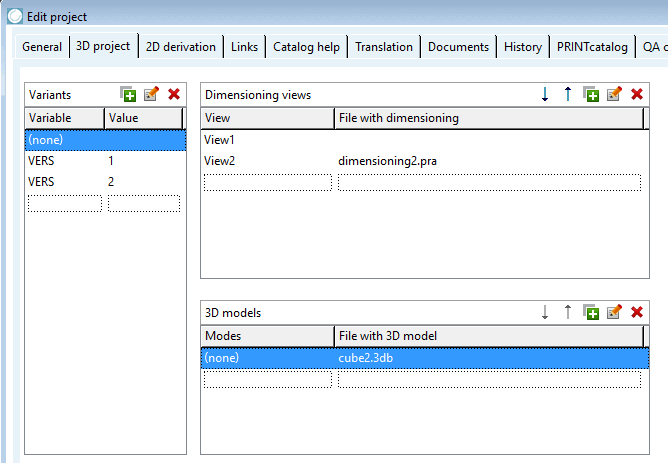

S'il existe une attribution de modèle 3D pour la variante (none) dans la zone de dialogue Variantes [Variants], cette variante est utilisée comme "fallback" pour tous les cas où aucun modèle n'est attribué aux variantes (dans l'exemple ci-dessous "VERS=2").

	Remarque
	Jusqu'à la version V11 SP3, un avertissement apparaissait toujours dans TestMeta lorsqu'un modèle 3D n'était pas attribué à une variante. A partir de la V11 SP4, plus aucun avertissement n'apparaît dans ce cas si une "variante fallback" est saisie sous (none).

Les illustrations suivantes permettent de clarifier les relations :
