Deklaration von Bemaßungsansichten

Siehe Abschnitt 5.9.4.3.3, „Beispiel: Varianten von Bemaßungsansichten “.

Korrekte Deklaration im Falle von 3D-Modellen:

Unter Varianten [Variants] können Sie den Defaultwert (none) verwenden und VERS 1 anlegen, genauso gut können Sie aber auch (none) leer lassen und die Zeilen VERS 1 und VERS 2 anlegen.

Verwenden Sie für die Zuweisung des 3D-Modells einfach die Default-Zeile unter Modi [Modes] "(none)".

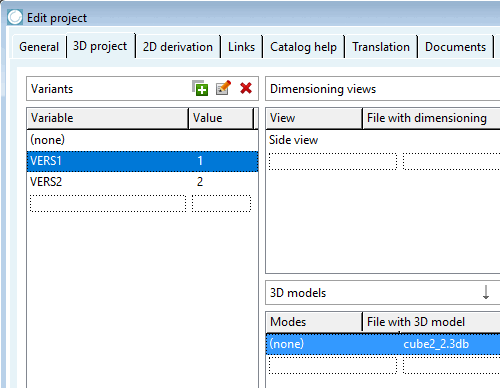

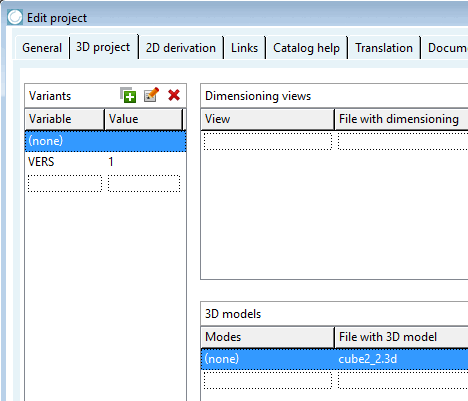

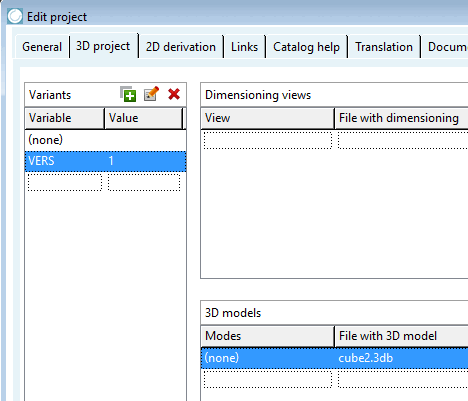

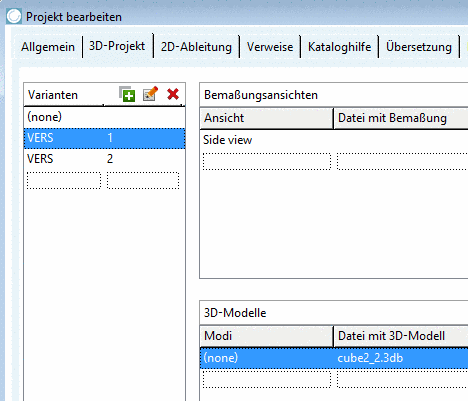

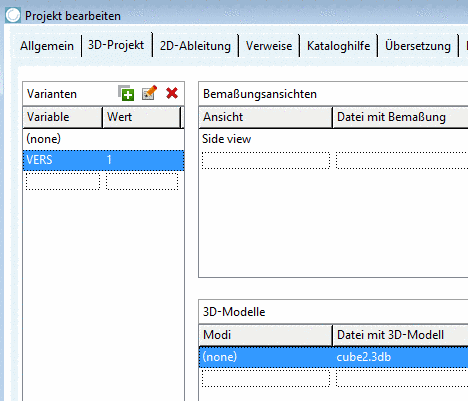

A) Verwendung der Varianten (none) und VERS=1

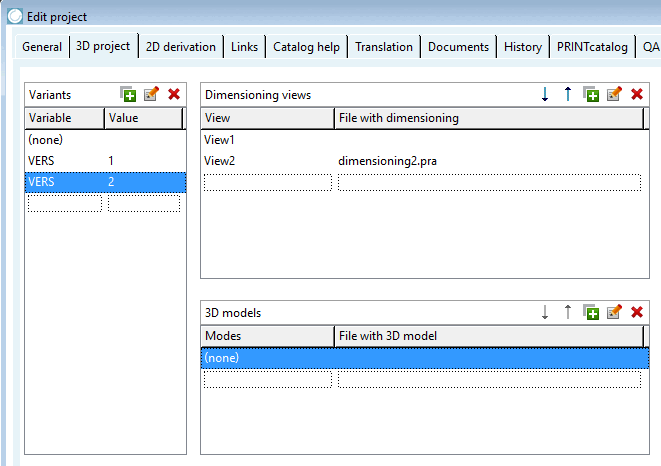

B) Verwendung der Varianten VERS=1 und VERS=2

Eine weitere korrekte Zuweisungsmöglichkeit ist es, unter 3D-Modelle [3D models] -> Modi [Modes] eine neue Zeile mit eigenem Begriff anzulegen (was aber gegenüber der direkten Verwendung der Zeile (none) keinen wirklichen Gewinn darstellt).

	Hinweis

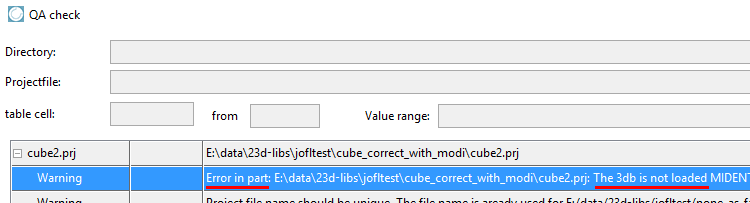

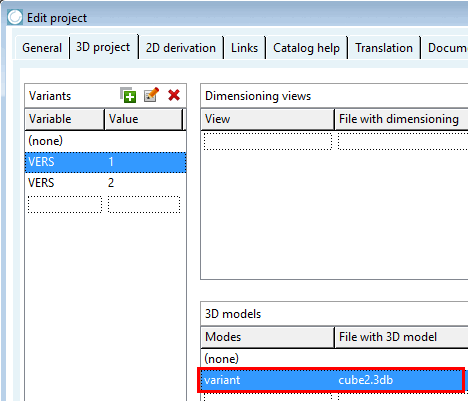

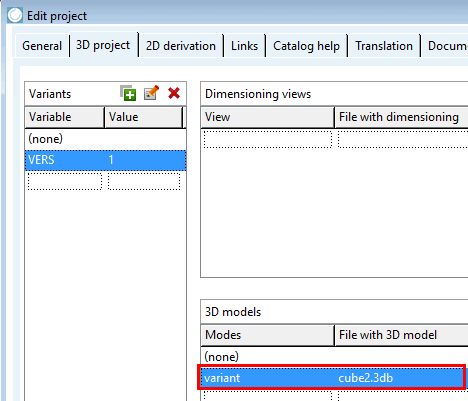

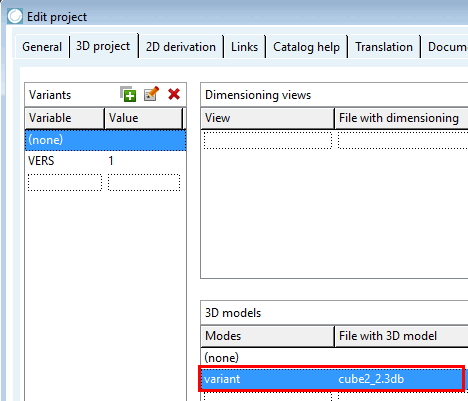

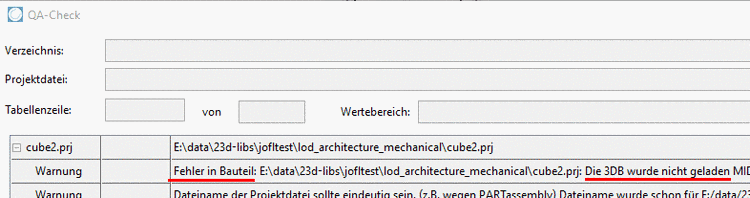

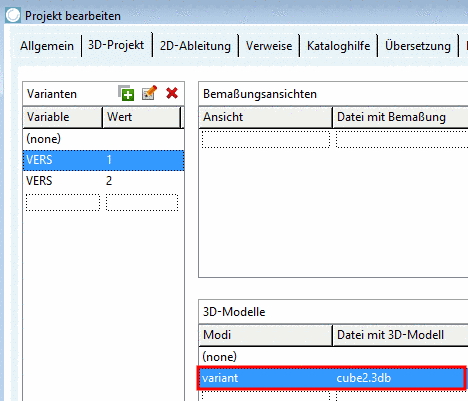

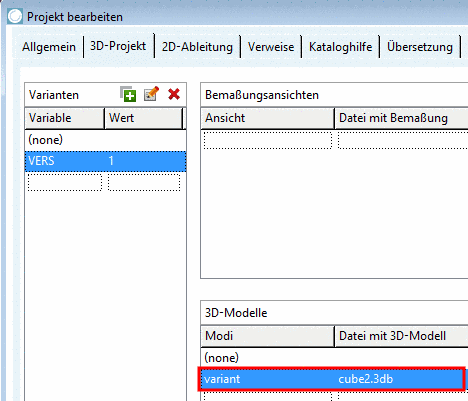

	Fehlerhaft Modellzuweisung: Einmal unter Modi [Modes] "(none)" und einmal unter Modi [Modes] "variant". Bei Test Meta wird eine Warnung [Warning] erscheinen. Warnung [Warning] - Fehler in Bauteil: <Pfad>: Die 3DB wurde nicht geladen ...

(none) fungiert auch als Fallback

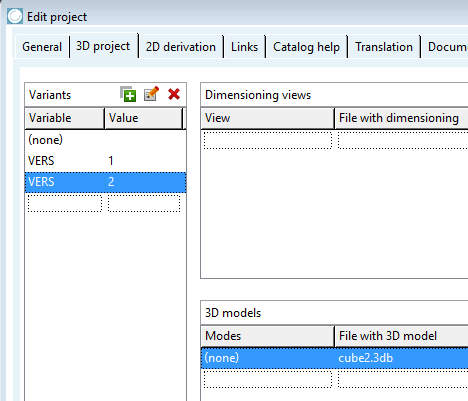

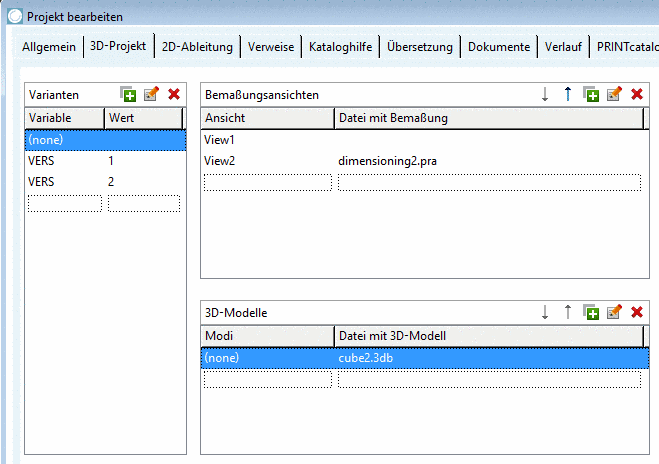

Besteht im Dialogbereich Varianten [Variants] für die Variante (none) eine 3D-Modell-Zuweisung, wird diese Variante als "Fallback" verwendet für alle Fälle, in denen Varianten (im Beispiel unten "VERS=2") kein Modell zugewiesen ist.

	Hinweis
	Bis V11 SP3 erschien im TestMeta immer eine Warnung, wenn einer Variante kein 3D-Modell zugewiesen war. Ab V11 SP4 erscheint in diesem Fall keine Warnung mehr, wenn unter (none) eine "Fallback-Variante" eingetragen ist.

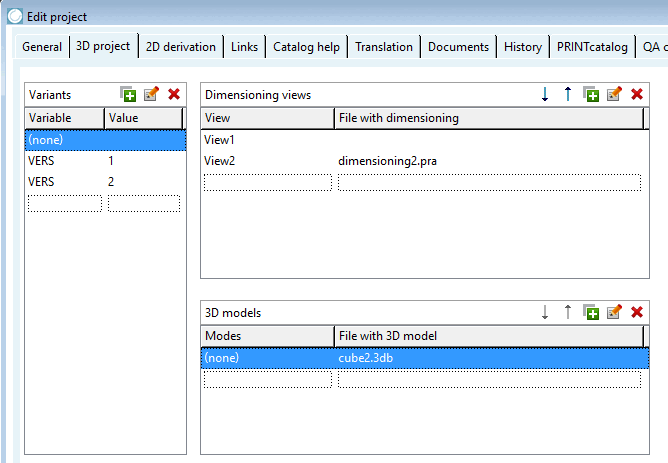

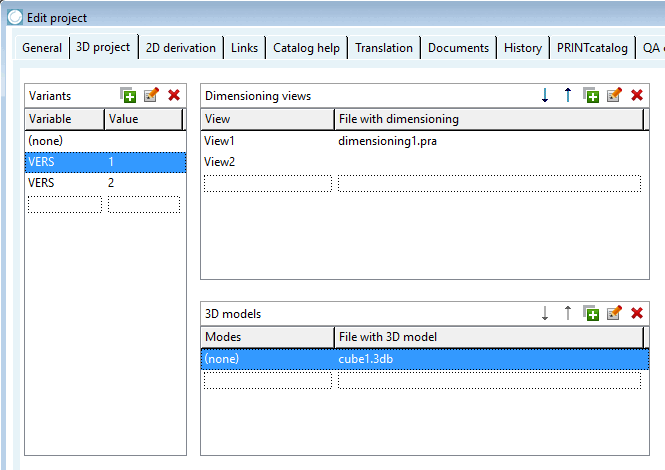

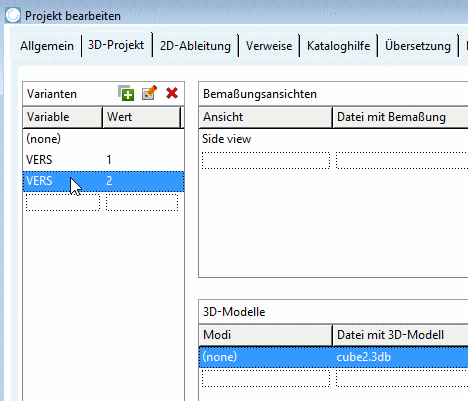

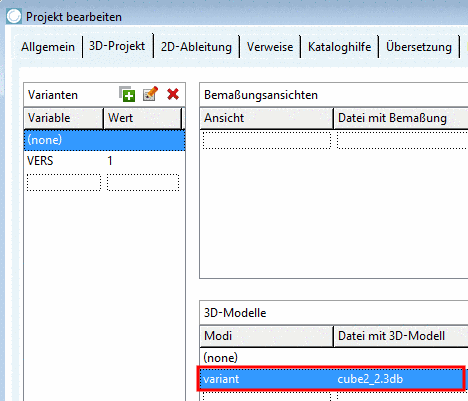

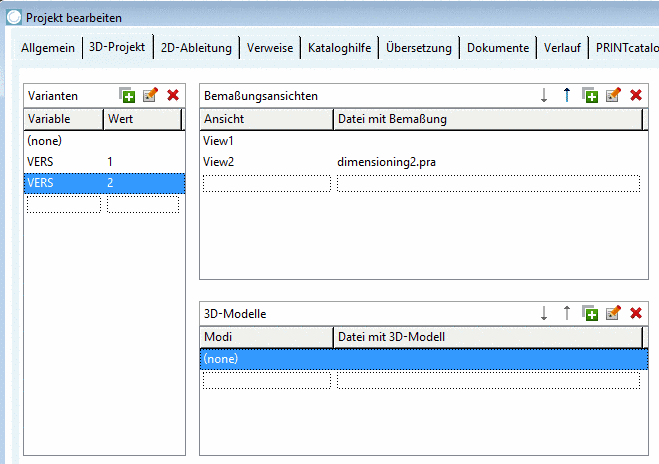

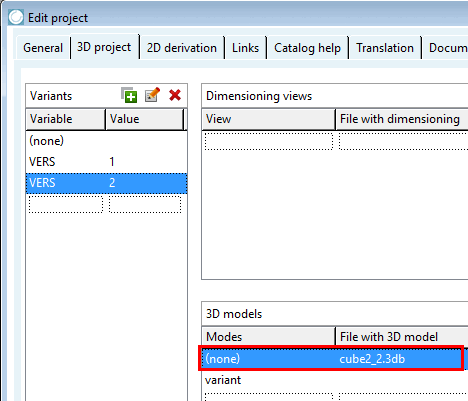

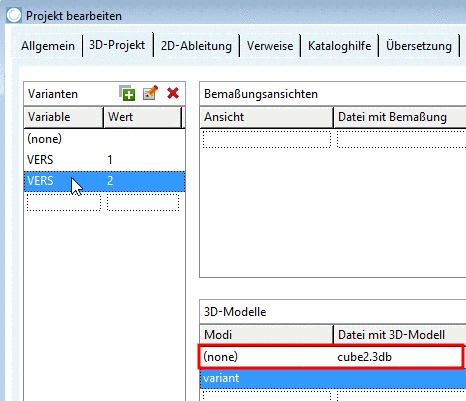

Folgende Abbildungen sollen die Zusammenhänge verdeutlichen:
