5.12.6.1.1.  Types de classes

Une classification peut être conçue pour différents types de classes [Types of classes] (par exemple, des parties ou pour des points d'attache [Connection points] ).

S'il existe plusieurs possibilités, choisissez l'option souhaitée dans la zone de liste sous Filtre [Filter] avant l'attribution :

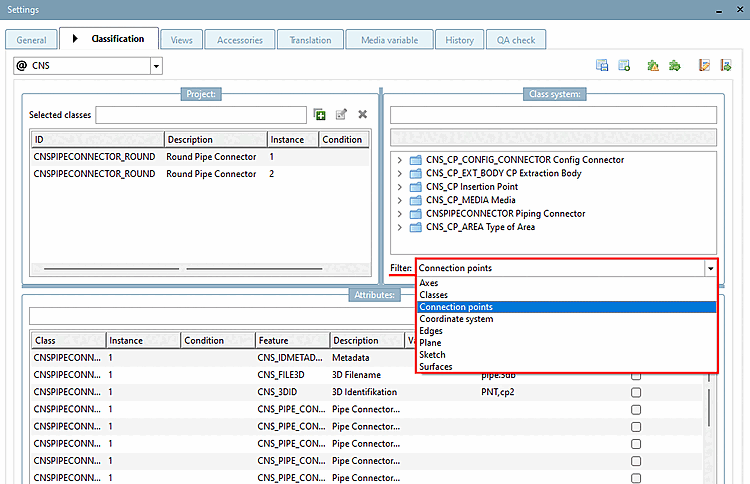

Page d'onglet "Classification [Classification]" > "Filtres [Filter]

Page d'onglet "Classification [Classification]" > "Filtres [Filter]

  • Classes

  • Points d'attache [Connection points]

  • Axes

  • Système de coordonnées [Coordinate system]

  • Chants [Edges]

  • Surfaces

  • Sketch

  • PLANE

Pour la plupart des classifications, seule l'option Classes est disponible.

Il existe différentes possibilités de sélection pour la classification CNS. L'option points d'attache [Connection points] est particulièrement utilisée.

Il existe deux méthodes pour ce faire :

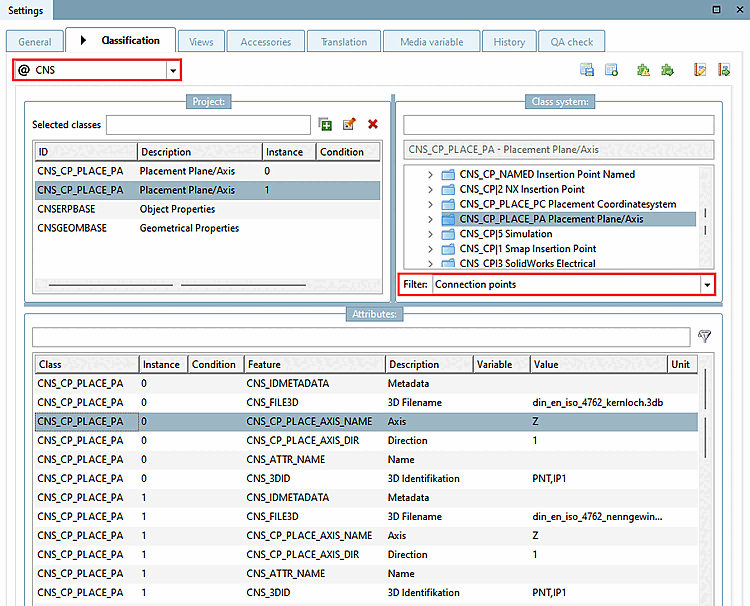

  1. Sélection de la classification @ CNS

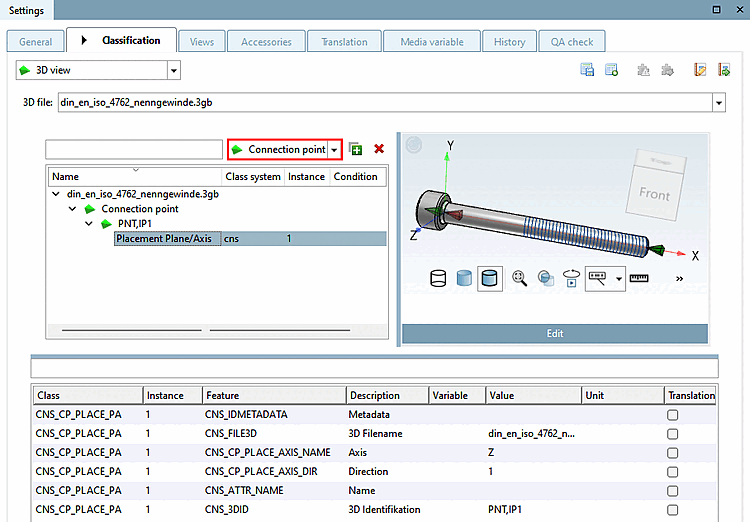

  2. Sélection de la classification Vue 3D [3D view]: L'avantage de cette procédure est que vous avez une référence directe à l'élément de construction.

Voir à ce sujet Section 5.12.5, « Classer les points d'attache  ».
