5.12.6.1.1.  Tipi di classe

Una classificazione può essere progettata per diversi tipi di classe [Types of classes] (ad esempio, per le parti o per i punti di connessione [Connection points] ).

Se ci sono più opzioni, selezionare l'opzione desiderata nel campo elenco sotto Filtro [Filter] prima di assegnare:

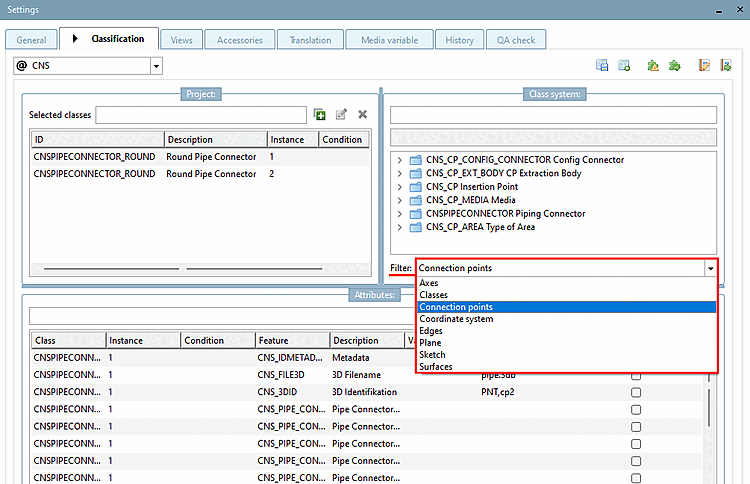

Classificazione [Classification]" > pagina della scheda "Filtro [Filter]

Figura 5.994.  Classificazione [Classification]" > pagina della scheda "Filtro [Filter]

  • Le classi [Classes]

  • Punti di attacco [Connection points]

  • Assali [Axes]

  • Sistema di coordinate [Coordinate system]

  • Bordi [Edges]

  • Superfici [Surfaces]

  • Schizzo [Sketch]

  • AEREO

Per la maggior parte delle classificazioni è disponibile solo l'opzione Classi [Classes].

Esistono diverse opzioni di selezione per la classificazione del SNC. L'opzione Aggiungi punti [Connection points] viene utilizzata con particolare frequenza.

Anche in questo caso esistono due metodi:

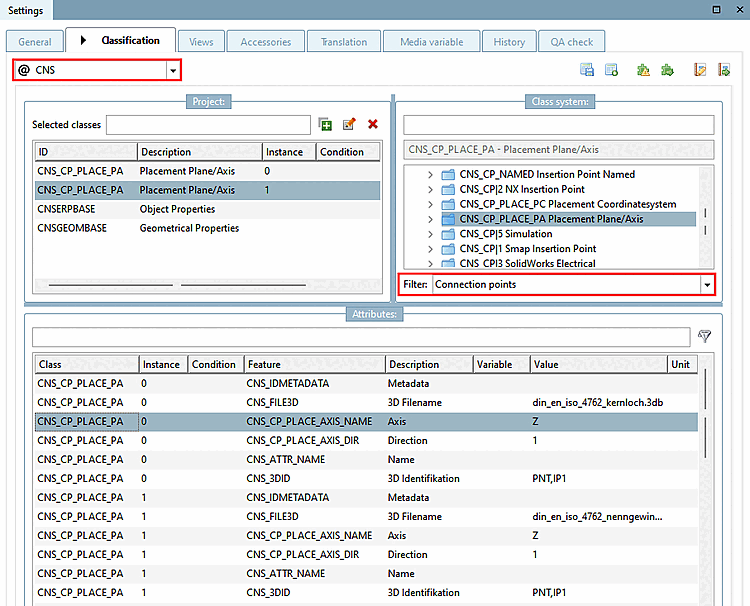

  1. Classificazione della selezione @ CNS

    Figura 5.995.

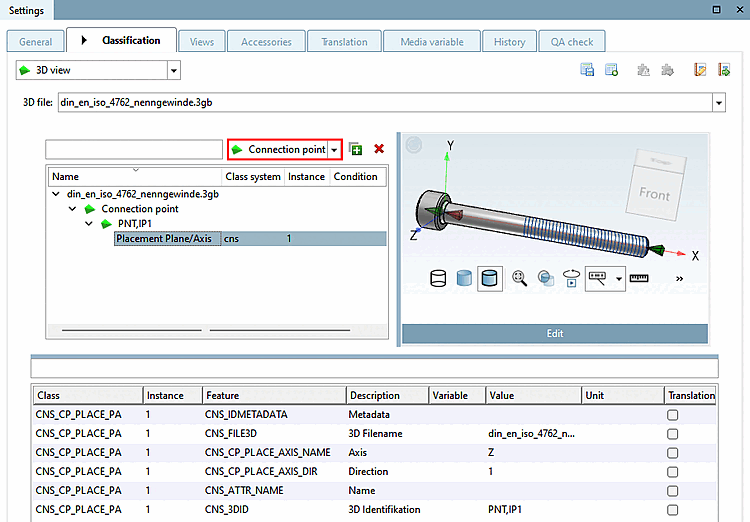

  2. Selezionare la vista 3D [3D view] di classificazione: il vantaggio di questa procedura è che si ha un riferimento diretto al componente.

    Figura 5.996.

Vedere Sezione 5.12.5, “Classificare i punti di attacco ”.
