Comme le modèle du projet n'a pas nécessairement l'orientation correcte pour les programmes ECAD, une rotation correspondante doit être déterminée manuellement.
Ceci est réalisé en plaçant un point d'attache dans le 3db (qui fait office de point d'origine du nouveau système de coordonnées), qui est ensuite classé selon Elektro Alignment Coordsys.
La manière dont l'élément de construction est fixé (dans la vie réelle) définit l'orientation du point d'attache.

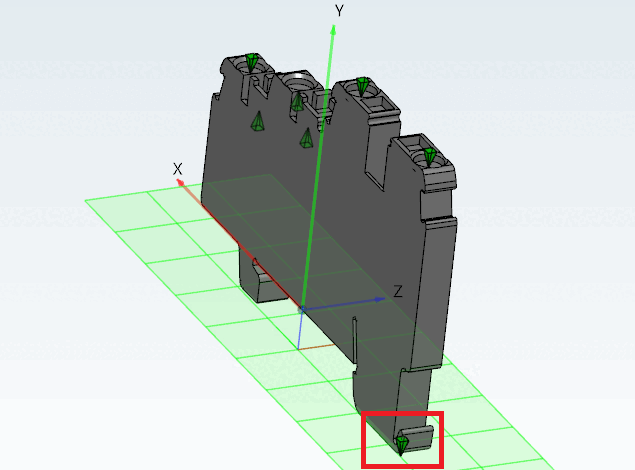

Les pièces modélisées dans eCATALOGsolutions ont souvent l'orientation suivante : |

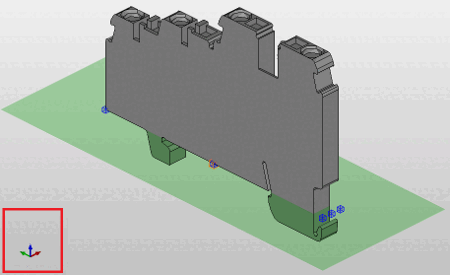

Les programmes ECAD placent le plan d'assemblage dans le plan XY. |
|
|
L'orientation dans le 3db ne correspond manifestement pas à celle requise dans les programmes ECAD.
La rotation de l'élément de construction est réalisée de la manière suivante :
![]() | Remarque |
---|---|
Actuellement, la procédure décrite ci-dessous doit être effectuée manuellement ; un assistant est en cours d'élaboration pour faciliter le travail. |

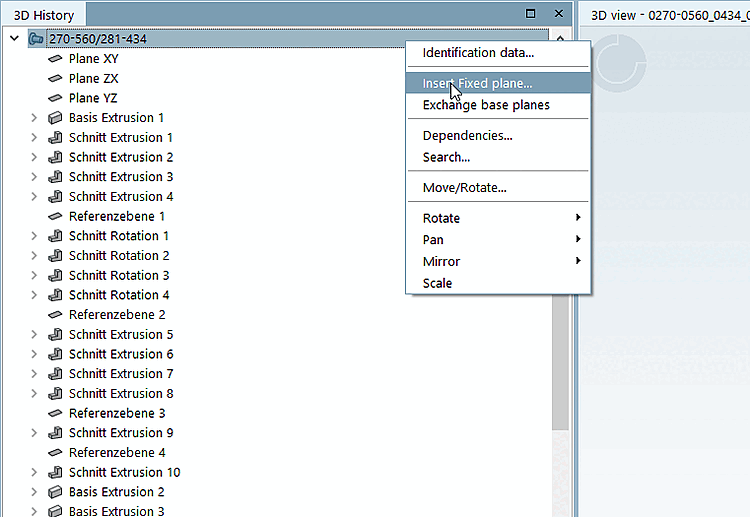

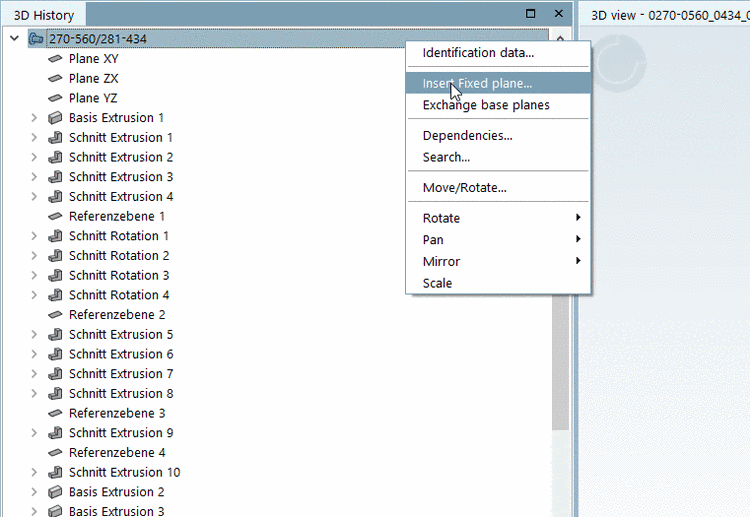

Cliquez avec le bouton droit sur le modèle et choisissez Insérer un plan absolu.... [Insert Fixed plane...]

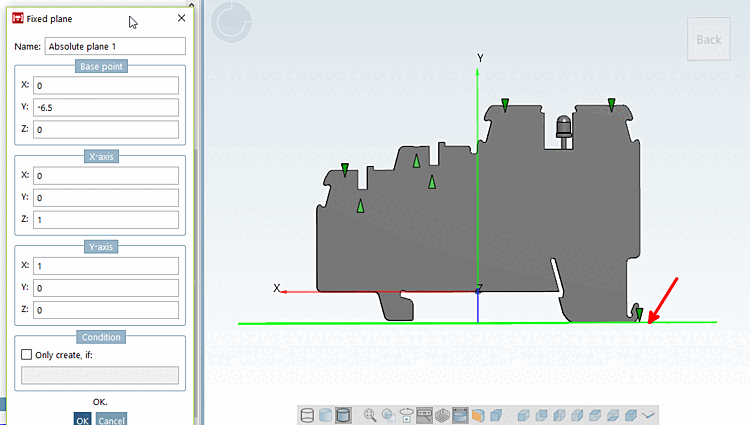

Positionner le plan au sol (qui sera plus tard la surface de fixation dans ECAD) de manière à ce que le point le plus extérieur de la pièce (généralement plusieurs) touche le plan. La pièce ne coupera donc pas le plan et le côté correspondant de la bounding box correspondra au plan.

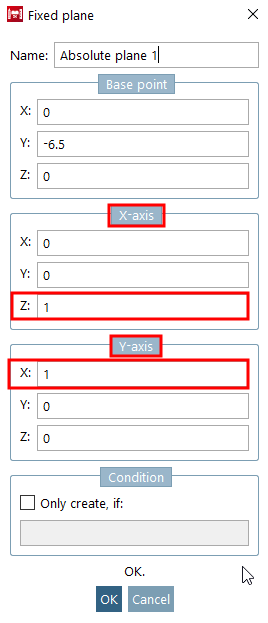

Déterminez maintenant dans la boîte de dialogue l'orientation du plan en fonction des observations faites plus haut.
Placez un point d'attache sur le calque déjà positionné.

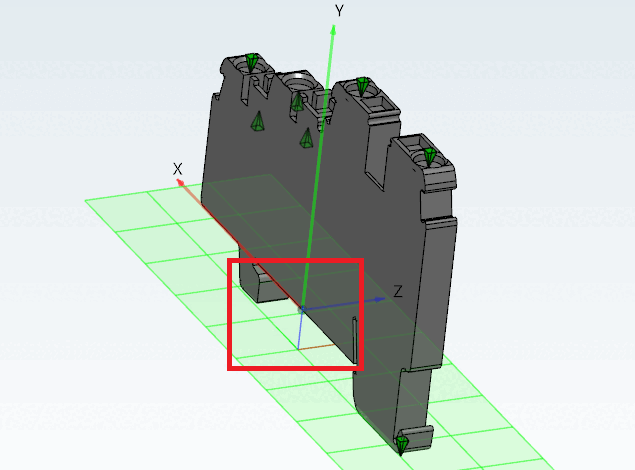

Le point doit se trouver dans le coin inférieur gauche, arrière, de l'élément de construction, en fonction de son orientation de fixation. La pointe du point d'attache est dirigée vers l'axe Z négatif (du nouveau système de coordonnées).

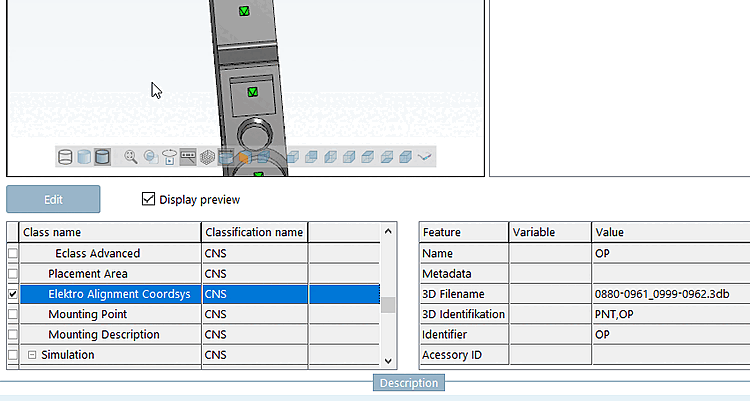

Classez le point d'attache utilisé pour l'orientation en tant que Elektro Alignment Coordsys. Le nom, l'identifiant, etc. sont remplis de la même manière que pour les points d'ancrage électriques.
